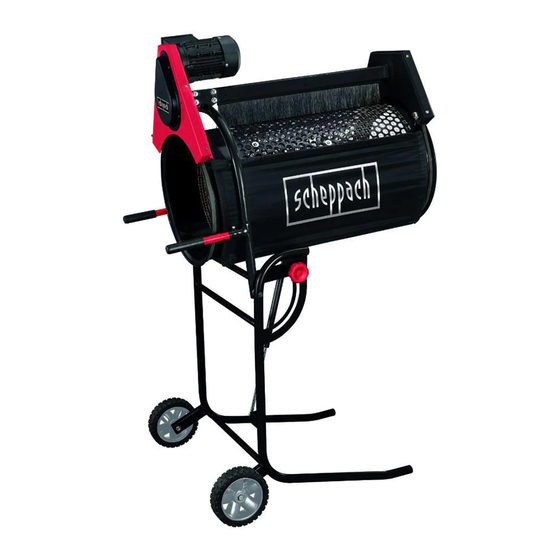

Scheppach RS 350 Translation Of Original Instruction Manual

Rotating sieve
Hide thumbs Also See for RS 350:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

Quick Links

Download this manual
Art.Nr.
1904501901
AusgabeNr.
1904501901_1001
Rev.Nr.
10/03/2023
RS 350
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Rollsieb
DE
Originalbedienungsanleitung
Rotating sieve
GB
Translation of original instruction manual
Tamis rotatif
FR
Traduction des instructions d'origine
Rolzeef
NL
Tłumaczenie oryginalnej instrukcji obsługi
Sito obrotowe
PL
Tłumaczenie oryginalnej instrukcji obsługi
6
18
27
37
47
