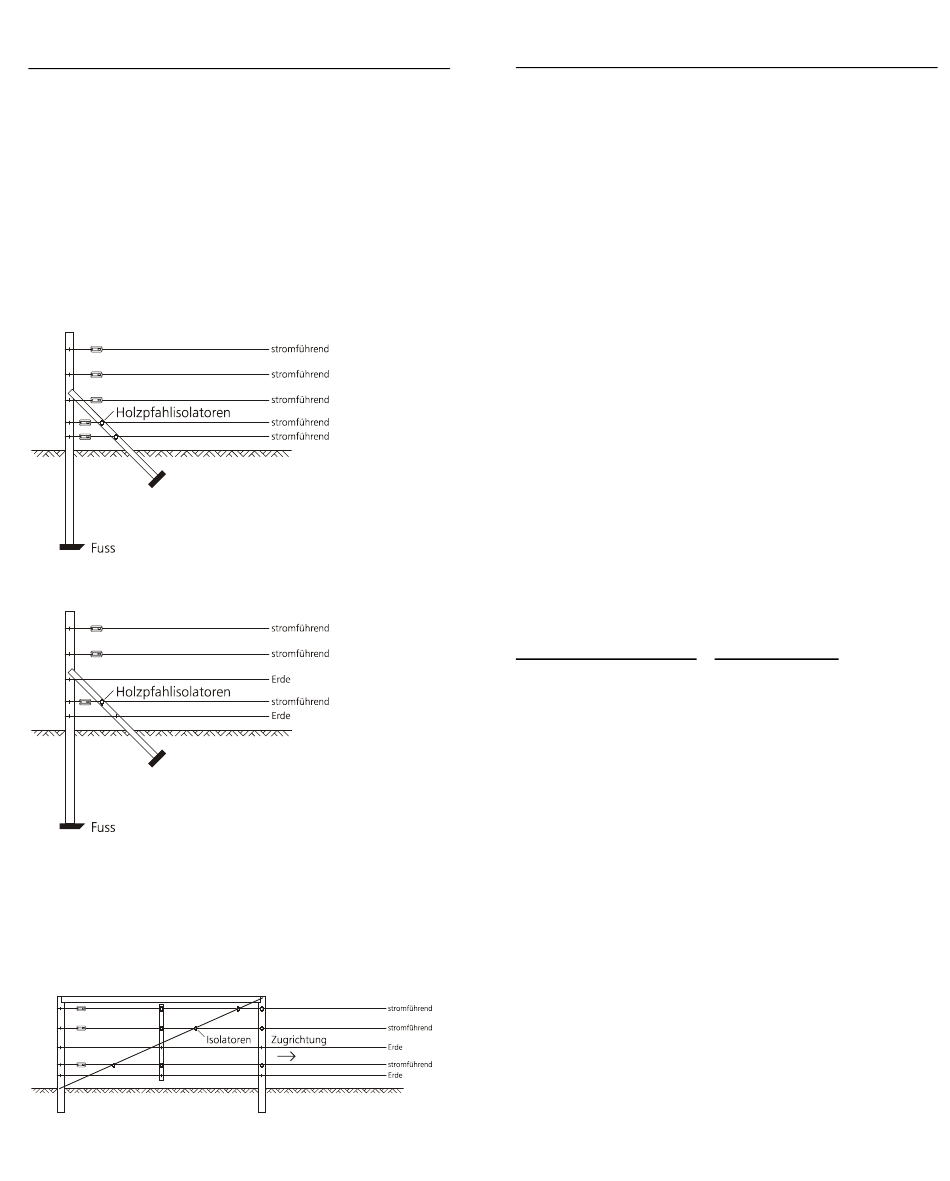

Abschlusspfähle
Winkelstrebe
Geeignet für Weidegatter und hohe Zugspannungen.
Rammen Sie den Pfahl mit dem Trittsteg fest in den
Boden und graben Sie anschließend die Winkelstrebe
kurz unter der Oberfläche ein, und zwar in einem
Abstand, der für einen guten Halt sorgt. Der Pfahl
kann mit einem Spaten in die richtige Position
angehoben werden.
Rein stromführendes System
System mit Erdungsdrahtrückleitung
Querstrebe
Geeignet für Weidegatter und hohe Zugspannungen.
Leicht aufzustellen und hervorragend für hohe
Zugspannungen geeignet, vor allem in Gebieten mit
sehr nassen Böden und schwerem Frost.
Installation und Überprüfung eines
Erdungssystems
Wählen Sie einen geeigneten Ort für das
Erdungssystem. Dieser Ort muss:
mindestens 10 m von anderen Erdungssystemen
•
(wie z.B. Telefon- und Stromleitungen oder
Erdungssystemen eines anderen
Elektrozaungeräts) entfernt sein.
abseits von Tieren oder anderen
•
Verkehrsbewegungen liegen, die die Installation
beeinträchtigen könnten.
für Wartungszwecke leicht überwachbar sein.
•
idealerweise über feuchten Boden verfügen (also
•
an einem schattigen oder sumpfigen Platz). Die
Erdung muss nicht direkt neben dem
Elektrozaungerät sein.
Versenken Sie Speedrite Erdstäbe im Boden.
Verwenden Sie ein isoliertes Hochspannungskabel und
Erdugsklemmen, um die Erdstäbe mit dem
Erdungsanschluss der Elektrozaungeräts in Reihe zu
schalten. Achten Sie darauf, dass der Isolierschlauch
weit genug abgezogen wird, um einen guten Kontakt
zwischen dem Draht und dem Erdstab zu
gewährleisten. Die Tabelle unten zeigt die empfohlene
Mindestanzahl an 2 m Erdstäben für ein
Erdungssystem:
Elektrozaungerät
Delta 1B: 0,5 J
Delta 2B: 1,0 J
Delta 3B: 2,5 J
Um das Erdungssystem zu überprüfen, verfahren Sie
wie folgt:
Schalten Sie das Elektrozaungerät aus.
1
Verursachen Sie in einem Abstand von
2
mindestens 100 m vom Elektrozaungerät einen
schweren Kurzschluss am Zaun, indem Sie
mehrere Stahlstäbe oder Rohrlängen an den Zaun
lehnen. Die besten Ergebnisse werden erzielt,
wenn die Zaunspannung auf 2000 V oder
weniger abgesenkt wird. Bei trockenen oder
sandigen Böden müssen die Erdstäbe
möglicherweise bis zu 300 mm tief in den Boden
gesteckt werden.
Hinweis: Ein Zaunrückleitungssystem darf
niemals mit dem Erdungsdraht des Zauns
kurzgeschlossen werden.
Schalten Sie das Elektrozaungerät wieder ein.
3
Vergewissern Sie sich mit einem digitalen
4
Erdungsstäbe
1
2
3
