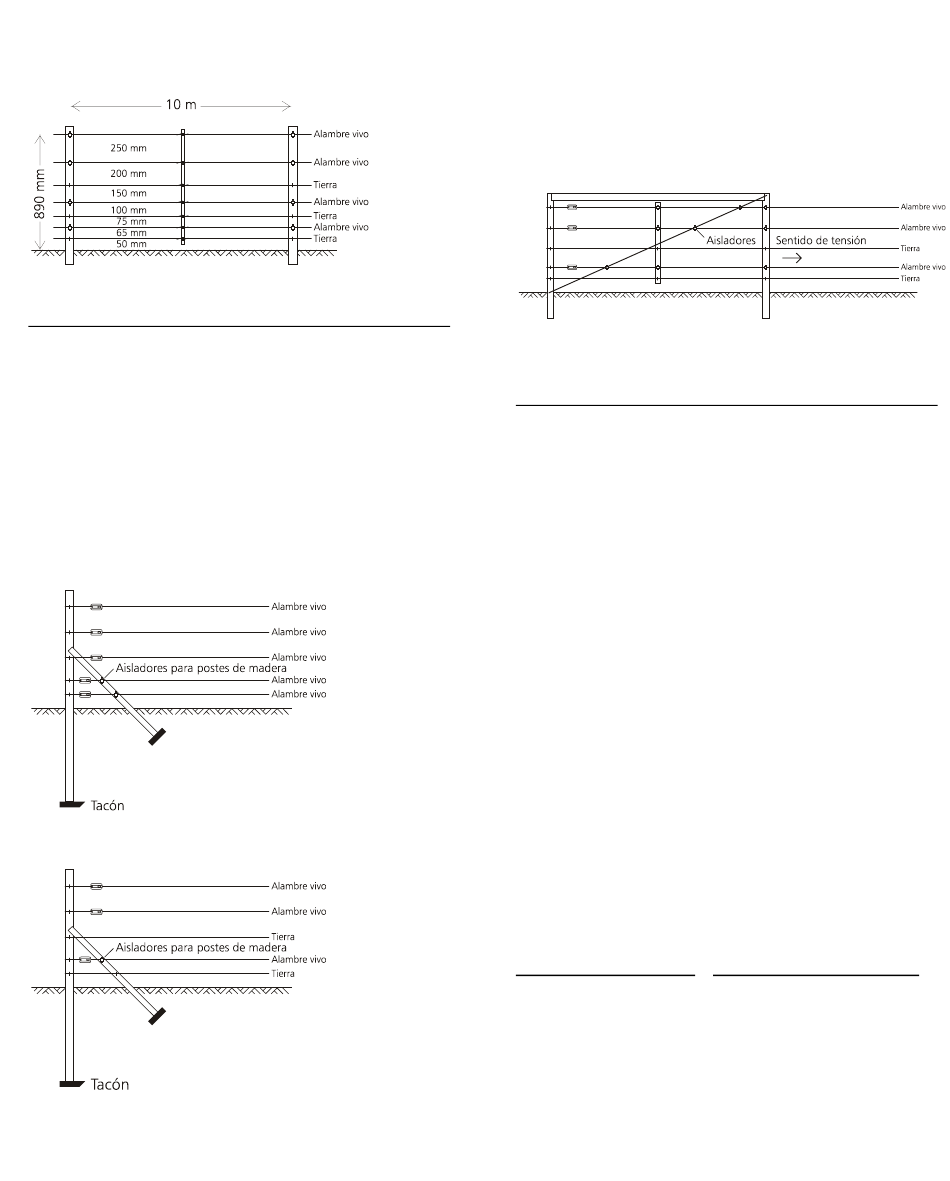

Animales salvajes
7 alambres, distancia de 10 m, postes y piques
espaciadores
Postes terminales o morillos
Retenida con puntal
Apropiada para puertas de pasto y grandes esfuerzos
de tensión.
Primero, entierre bien el poste con tacón y luego la
retenida con puntal a poca distancia debajo de la
superficie asegurándose que se mantenga firmemente
en posición. Es posible colocar en posición la retenida
haciendo palanca con una pala.
Sistema 'todo vivo'
Sistema con conductor de retorno por tierra
Retenida tipo H
Apropiada para puertas de pasto y grandes esfuerzos
de tensión.
Muy fácil de montar y excelente para grandes
esfuerzos de tensión, sobre todo en lugares con
suelos muy húmedos o donde se producen heladas
fuertes.
Instalación y chequeo de un sistema de toma a
tierra
Elija un lugar adecuado para el sistema de toma a
tierra. Este lugar tiene que
estar a unos 10 m mínimo de otros sistemas de
•
toma a tierra (es decir, de líneas de teléfono y de
suministro de corriente o de sistemas de toma a
tierra de otros energizadores).
situarse alejado de animales u otro tráfico que
•
pueda dañar la instalación.
ser fácil de observar para fines de servicio.
•
disponer en el caso ideal de un terreno húmedo
•
(es decir un lugar a la sombra o pantanoso). La
toma a tierra no ha de encontrarse directamente
al lado del energizador.
Entierre las varillas de toma a tierra Speedrite. Utilice
cables aislados de alta tensión y abrazaderas de toma
a tierra para conectar permanentemente las varillas de
toma a tierra a la conexión de toma a tierra del
energizador. Asegúrese de que se quita suficiente
material aislante para garantizar un buen contacto
entre el alambre y la varilla de toma a tierra. La tabla a
continuación especifica el número mínimo
recomendado de varillas de toma a tierra de 2 m para
un sistema de toma a tierra:
Energizador
Delta 1B: 0,5 J
Delta 2B: 1,0 J
Delta 3B: 2,5 J
Varilla(s) de toma a tierra
1
2
3
