ITALIANO
AVVERTENZA: L'allacciamento deve
essere eff ettuato da personale autorizzato e
qualifi cato, nel rispetto delle leggi vigenti in
materia e con l'utilizzo di materiale appro-
priato e prescritto. L'apparecchiatura vie-
ne fornita con tensione di funzionamento a
400V/3N , oppure su richiesta a 230V/3.
PERICOLO: Prima di eseguire qual-
siasi intervento disattivare l' alimentazione
elettrica generale.
Eff ettuare l'allacciamento dell'apparecchiatu-
ra alla rete di alimentazione nel modo indicato.
Installare, se non è presente, un interruttore
)
sezionatore automatico (A) vicino all'appa-
recchiatura con sganciatore magnetotermi-
co e blocco diff erenziale.
B
AVVERTENZA: Prima della messa
in servizio, deve essere eseguito il collaudo
dell'impianto, al fi ne di valutare le condizio-
ni operative di ogni singolo componente ed
individuare le eventuali anomalie. In questa
fase, è importante verifi care che tutte le con-
dizioni di sicurezza e di igiene siano rigoro-
samente rispettate.
Per eff ettuare il collaudo, eseguire le seguenti
verifi che:
10

ALLACCIAMENTO ELETTRICO

C
A

COLLAUDO APPARECCHIATURA

MOVIMENTAZIONE E INSTALLAZIONE

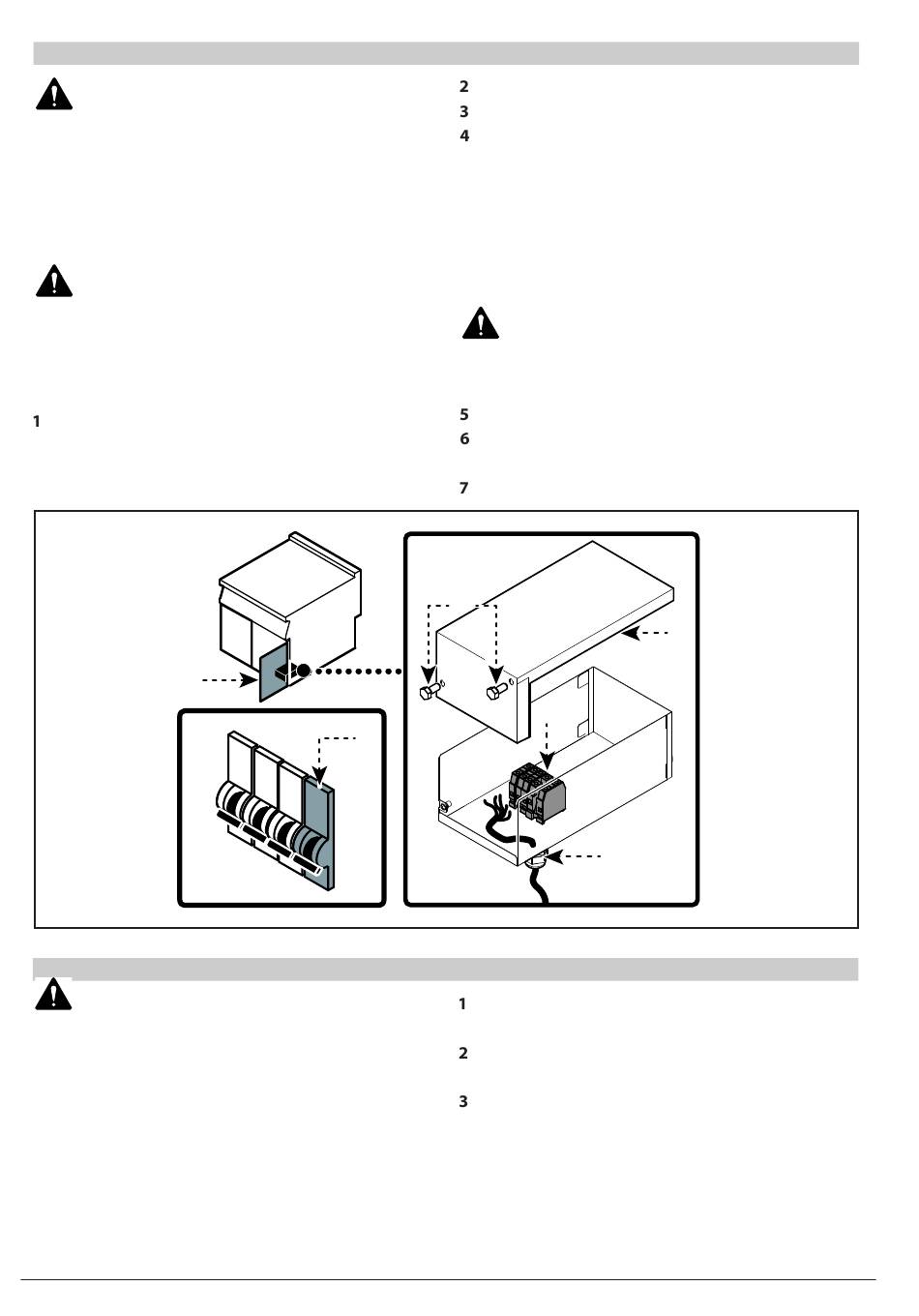

Aprire il portello (B).
)
Svitare le viti (C) per smontare il coperchio (D).
)
Collegare l'interruttore sezionatore (A) alla
)
morsettiera (E) dell'apparecchiatura come
indicato in fi gura e nello schema elettrico
in fondo al manuale. Utilizzare un cavo fl es-
sibile con caratteristiche non inferiori al tipo
H07RN-F e con temperatura di utilizzo di al-
meno 80°C.
AVVERTENZA: In fase di allaccia-
mento fare attenzione al collegamento dei
cavi di neutro e terra.
Serrare il pressacavo (F).
)
Rimontare il coperchio (D) e fi ssarlo con le
)
viti (C) ad operazione ultimata.
Richiudere il portello (B).
)
E
F
Verifi care che la tensione di rete sia conforme
)
a quella dell'apparecchiatura.
Agire sull'interruttore sezionatore automatico
)
per verifi care il collegamento elettrico.
Verifi care il corretto funzionamento dei di-
)
spositivi di sicurezza.
Eff ettuato il collaudo, se necessario, addestrare
opportunamente l'utilizzatore, affi nché acqui-
sisca tutte le competenze necessarie alla mes-
sa in servizio dell'apparecchiatura in condizioni
di sicurezza, come previsto dalle leggi vigenti.
D
