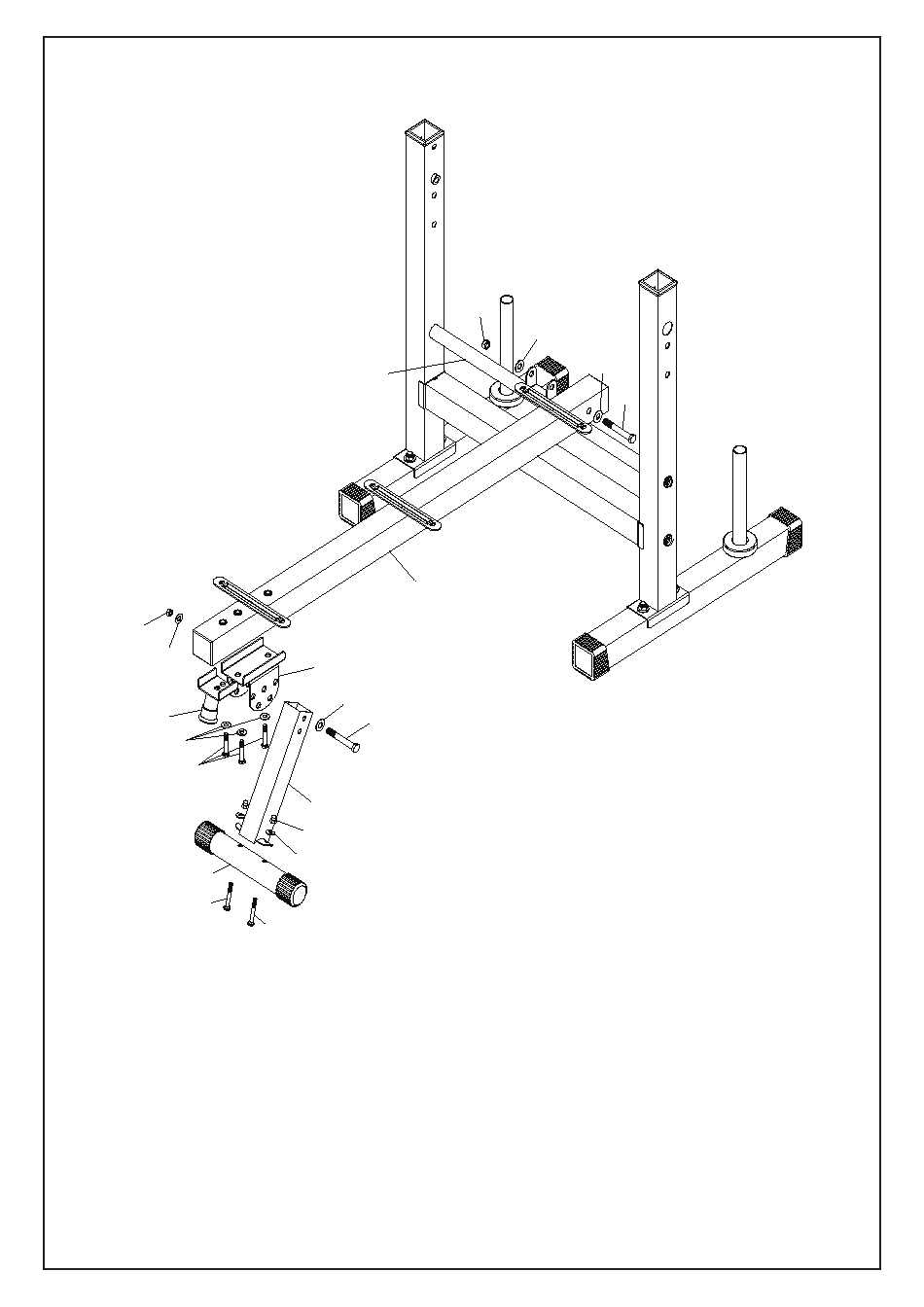

Passo 3:
1, fissare lo Stabilizzatore anteriore (11) al Tubo di collegamento (5) con due Bulloni ciechi
M8*60 (26), due Rondelle ad arco Ø8(25) e due Dadi ciechi M8 (23).
2, Fissare il Tubo di supporto anteriore(9)e il Tubo di regolazione anteriore(10)al
Tubo principale(1)con tre Rondelle piatte Ø10(24)e tre Viti esagonali M10*50(20).
3, Fissare il tubo di collegamento (5) al Tubo di regolazione anteriore(10) con due
Rondelle piatte Ø10(24), un Dado in nylon M10(22) e una Vite esagonale M10*65(
31).
4, Fissare il Tubo principale (1) alla Staffa di regolazione dello (6) con due Rondelle piatte
Ø10(24), un Dado in nylon M10(22)e una Vite esagonale M10*70(31).
ASSEMBLAGGIO
6
1
10
24
31
5
23
25
26
22
24
24
31
