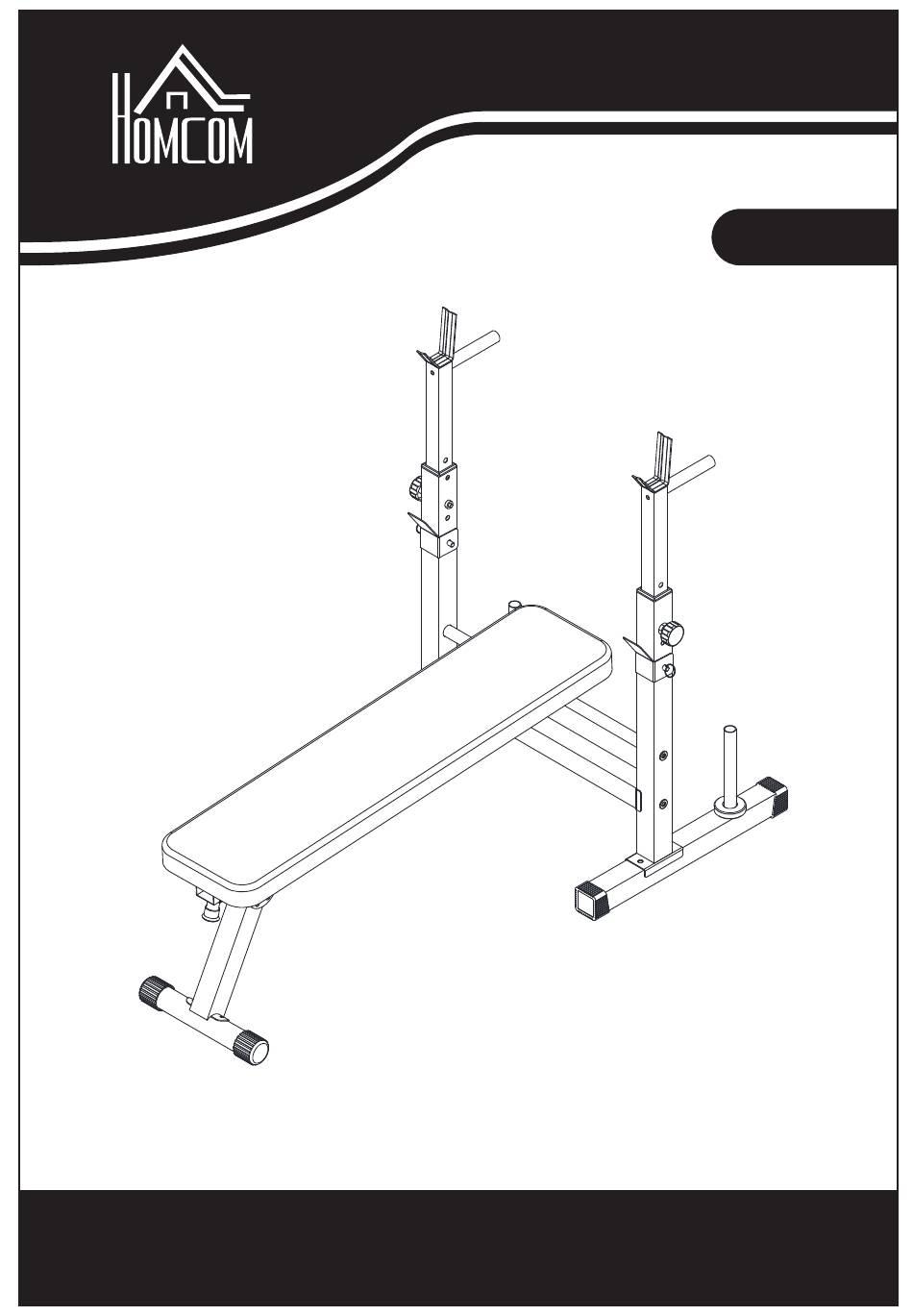

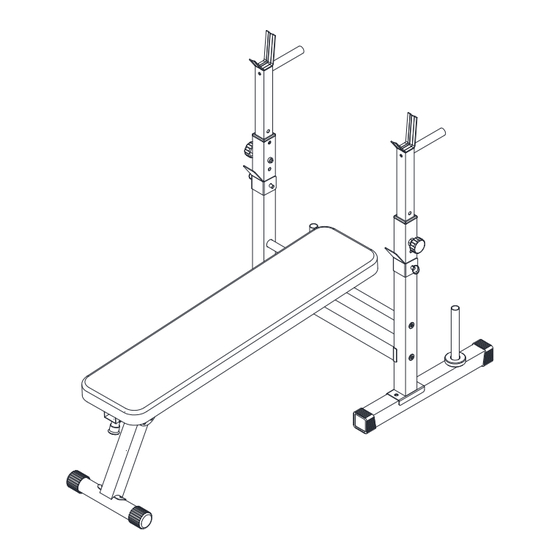

- Page 1 INamc004_FR_EN A91-180 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
-
Page 2: Liste Des Pièces
LISTE DES PIÈCES Désignation Qté Désignation Qté Tube principal Coussin de soutien Extension de jambe 2L/2R Vis hexagonale M10*60 Upright G/D Montants Vis hexagonale M10*65 Barre de support du Vis hexagonale M10*50 montant Tube de connexion Vis hexagonale M10*16 Tige de réglage du dossier Ecrou M10 Barre de poignée Ecrou borgne M8... - Page 3 LISTE DE MATÉRIEL ET D'OUTILS #18 Vis hexagonale M10*60 #19 Vis hexagonale M10*65 #22 Ecrou M10 2PCS 4PCS 6PCS #20 Vis hexagonale M10*50 #21 Vis hexagonale M10*16 #23 Ecrou borgne M8 3PCS 6PCS 2PCS #24 Rondelle Ø10 #25 Rondelle arquée Ø8 #26 Boulon de carrosserie M8*60 #27 Rondelle Ø6 24PCS...
- Page 4 VUE ÉCLATÉE DESSIN D'ASSEMBLAGE...
- Page 5 ASSEMBLAGE Étape 1: 1,Fixer le Montant d'extension de jambe G/D (2L/2R) au Stabilisateur arrière (12), et le verrouiller avec quatre Rondelles plates Ø10 (24), deux Écrous en nylon M10 (22) et deux Vis hexagonales M10*65 (19). 2,Fixez la Barre de plaque (8) et le Coussin de soutien (17) au Stabilisateur arrière (12) et verrouillez-les avec une Rondelle plate Ø10 (24) et une Vis hexagonale M10*16 (21).
- Page 6 ASSEMBLAGE Étape 2: 1,Fixez la barre de support du montant (4) et la tige de réglage du dossier (6) au montant d'extension de la jambe G/D (2G/2D) et verrouillez-les avec deux vis hexagonales M10*60 (18) et deux vis hexagonales M10*16 (21).
- Page 7 ASSEMBLAGE Étape 3: 1,Fixer le Stabilisateur avant (11) au Tube de connexion (5) et le verrouiller avec deux Boulons de carrosserie M8*60 (26), deux Rondelles arquées Ø8 (25) et deux Écrous borgnes M8 (23). 2,Fixer le tube de Support avant (9) et le Tube de réglage avant (10) au Tube principal (1) et verrouiller avec trois Rondelles plates Ø10 (24) et trois Vis hexagonales M10*50 (20).
- Page 8 ASSEMBLAGE Étape 4: 1,Fixer le Coussin du dossier (15) au Tube principal (1) et le verrouiller avec six Rondelles plates Ø6 (27) et six Vis M6*10 (28). 2,Fixer la Barre de la poignée (7) aux Montants (3) et verrouiller avec deux Vis hexago- nales M10*16 (21) et deux Rondelles plates Ø10 (24).
- Page 9 ASSEMBLAGE Étape 5: 1,Changez la position de la Goupille (14) pour ajuster l'angle du Coussin du dossier (15).
-
Page 10: Parts List
PARTS LIST Name Name Main Tube Support Cushion 2L/2R Hex Screw M10*60 Leg Extension Upright L/R Uprights Hex Screw M10*65 Upright Support Bar Hex Screw M10*50 Connect Tube Hex Screw M10*16 Backrest Adjustable Rod Nut M10 Handle Bar Cap Nut M8 Plate bar Flat Washer Ø10 Front Support Tube... - Page 11 HARDWARE & TOOL LIST #18 Hex Screw M10*60 #19 Hex Screw M10*65 #22 Nut M10 4PCS 6PCS 2PCS #20 Hex Screw M10*50 #21 Hex Screw M10*16 #23 Cap Nut M8 6PCS 3PCS 2PCS #24 Washer Ø10 #25 Arch Washer Ø8 #26 Carriage Bolt M8*60 #27 Washer Ø6 24PCS...
-
Page 12: Exploded-View Assembly Drawing
EXPLODED-VIEW ASSEMBLY DRAWING... - Page 13 ASSEMBLY Step 1: 1,Fix Leg Extension Upright L/R（2L/2R）to Rear Stabilizer（12），and secure with four Flat Washerφ10（24）,two Nylon Nut M10（22）and two Hex Screw M10*65（19）. 2,Fix Plate bar（8）and Support Cushion（17）to Rear Stabilizer（12）and secure with Flat Washer Ø10（24）and Hex Screw M10*16（21）.
- Page 14 ASSEMBLY Step 2: 1,Fix Upright Support Bar（4）and Backrest Adjustable Rod（6）to Leg Extension Upright L/R（2L/2R）and secure with two Hex Screw M10*60（18）and two Hex Screw M10*16（21）.
- Page 15 ASSEMBLY Step 3: 1,Fix Front Stabilizer（11）to Connect Tube(5)and secure with two Carriage Bolt M8*60（ 26）,two Arch Washerφ8（25）and two Cap Nut M8（23）. 2,Fix Front Support Tube（9）and Front Adjust Tube（10）to Main Tube（1）and secure with three Flat Washer Ø10（24）and three Hex Screw M10*50（20）. 3,Fix Connect Tube（5）to Front Adjust Tube（10）and secure with two Flat Washer Ø10 （24）,one Nylon Nut M10（22）and one Hex Screw M10*65（31）.
- Page 16 ASSEMBLY Step 4: 1,Fix Backrest Pad（15）to Main Tube（1）and secure with six Flat Washer Ø6（27） and six Screw M6*10（28）. 2,Fix Handle Bar（7）to Uprights（3）and secure with two Hex Screw M10*16（21）and two Flat Washer Ø10（24）. 3,Fix Uprights（3）to Leg Extension Upright L/R（2L/2R）and secure with two Knob M10 （16）,two Lock U（13）and two Pin（14）.
- Page 17 ASSEMBLY Step 5: 1,Change Pin（14）position to adjust the angle of Backrest Pad（15）.
