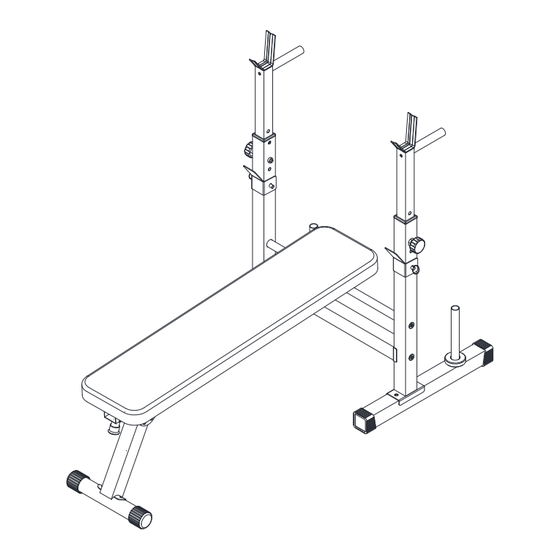

Summary of Contents for HOMCOM A91-180
- Page 1 INamc004_IT_EN A91-180 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
- Page 2 LISTA PARTI Nome Qta’ Nome Qta’ Tubo principale Cuscinetto di supporto Montante di estensione 2L/2R Vite Esagonale M10*60 gamba verticale L/R Montanti Vite Esagonale M10*65 Barra montante di Vite Esagonale M10*50 supporto Tubo di collegamento Vite Esagonale M10*16 Staffa di regolazione Dado M10 dello schienale Manubrio...
- Page 3 LISTA VITERIA & CHIAVI #18 Vite Esagonale M10*60 #19 Vite Esagonale M10*65 #22 Dado M10 #20 Vite Esagonale M10*50 #21 Vite Esagonale M10*16 #23 Dado cieco M8 #24 Rondella Piatta Ø10 #25 Rondella ad arco Ø8 #26 Bullone di supporto M8*60 #27 Rondella Piatta Ø6 24PZ #28 Vite M6*10...
- Page 4 DIAGRAMMA DI ASSEMBLAGGIO ESPLOSO...
- Page 5 ASSEMBLAGGIO Passo 1: 1, Fissare il Montante di estensione della gamba verticale L/R（2L/2R） allo Stabilizzatore posteriore (12), fissare con quattro Rondelle piatte Ø10（24）, due Dadi in nylon M10（22 ）e due Viti esagonali M10*65（19）. 2, Fissare la Barra della piastra (8) e il Cuscinetto di supporto(17) allo Stabilizzatore poste- riore(12), fissare con la Rondella piatta Ø10（24）e una Vite esagonale M10*16（21）.
- Page 6 ASSEMBLAGGIOtt Passot 2: 1, Fissare la Barra di supporto verticale (4) e la Staffa regolabile dello schienale (6) al Montante estensione della gamba L/R (2L/2R) e fissarla con due viti esagonali M10*60 (18) e due viti esagonali M10*16(21) .
- Page 7 ASSEMBLAGGIO Passo 3: 1, fissare lo Stabilizzatore anteriore (11) al Tubo di collegamento (5) con due Bulloni ciechi M8*60 (26), due Rondelle ad arco Ø8(25) e due Dadi ciechi M8 (23). 2, Fissare il Tubo di supporto anteriore（9）e il Tubo di regolazione anteriore（10）al Tubo principale（1）con tre Rondelle piatte Ø10（24）e tre Viti esagonali M10*50（20）.
- Page 8 ASSEMBLAGGIO Passo 4: 1, Fissare il Cuscinetto dello schienale (15) al Tubo principale (1) con sei Rondelle piatte Ø6(27) e sei Viti M6*10（28）. 2, Fissare la barra della maniglia (7) ai Montanti（3） con due Viti esagonali M10*16（21 ）e due Rondelle piatte Ø10（24）. 3.
- Page 9 ASSEMBLAGGIO Passo 5: 1, Cambiare la posizione del perno（14） per regolare l'angolazione del Cuscinetto dello schienale（15）.
-
Page 10: Parts List
PARTS LIST Name Name Main Tube Support Cushion 2L/2R Hex Screw M10*60 Leg Extension Upright L/R Uprights Hex Screw M10*65 Upright Support Bar Hex Screw M10*50 Connect Tube Hex Screw M10*16 Backrest Adjustable Rod Nut M10 Handle Bar Cap Nut M8 Plate bar Flat Washer Ø10 Front Support Tube... - Page 11 HARDWARE & TOOL LIST #18 Hex Screw M10*60 #19 Hex Screw M10*65 #22 Nut M10 4PCS 6PCS 2PCS #20 Hex Screw M10*50 #21 Hex Screw M10*16 #23 Cap Nut M8 6PCS 3PCS 2PCS #24 Washer Ø10 #25 Arch Washer Ø8 #26 Carriage Bolt M8*60 #27 Washer Ø6 24PCS...
-
Page 12: Exploded-View Assembly Drawing
EXPLODED-VIEW ASSEMBLY DRAWING... - Page 13 ASSEMBLY Step 1: 1,Fix Leg Extension Upright L/R（2L/2R）to Rear Stabilizer（12），and secure with four Flat Washerφ10（24）,two Nylon Nut M10（22）and two Hex Screw M10*65（19）. 2,Fix Plate bar（8）and Support Cushion（17）to Rear Stabilizer（12）and secure with Flat Washer Ø10（24）and Hex Screw M10*16（21）.
- Page 14 ASSEMBLY Step 2: 1,Fix Upright Support Bar（4）and Backrest Adjustable Rod（6）to Leg Extension Upright L/R（2L/2R）and secure with two Hex Screw M10*60（18）and two Hex Screw M10*16（21）.
- Page 15 ASSEMBLY Step 3: 1,Fix Front Stabilizer（11）to Connect Tube(5)and secure with two Carriage Bolt M8*60（ 26）,two Arch Washerφ8（25）and two Cap Nut M8（23）. 2,Fix Front Support Tube（9）and Front Adjust Tube（10）to Main Tube（1）and secure with three Flat Washer Ø10（24）and three Hex Screw M10*50（20）. 3,Fix Connect Tube（5）to Front Adjust Tube（10）and secure with two Flat Washer Ø10 （24）,one Nylon Nut M10（22）and one Hex Screw M10*65（31）.
- Page 16 ASSEMBLY Step 4: 1,Fix Backrest Pad（15）to Main Tube（1）and secure with six Flat Washer Ø6（27） and six Screw M6*10（28）. 2,Fix Handle Bar（7）to Uprights（3）and secure with two Hex Screw M10*16（21）and two Flat Washer Ø10（24）. 3,Fix Uprights（3）to Leg Extension Upright L/R（2L/2R）and secure with two Knob M10 （16）,two Lock U（13）and two Pin（14）.
- Page 17 ASSEMBLY Step 5: 1,Change Pin（14）position to adjust the angle of Backrest Pad（15）.
