4. NOMENCLATURA

4.1. DESCRIZIONE DELLO STRUMENTO

4.1.1. Tacche di allineamento

Per ottenere le caratteristiche di precisione dichiarate per lo strumento, posizionare
sempre il conduttore il più possibile al centro del toroide indicato dalle tacche riportate
sullo stesso (vedere Fig. 2)

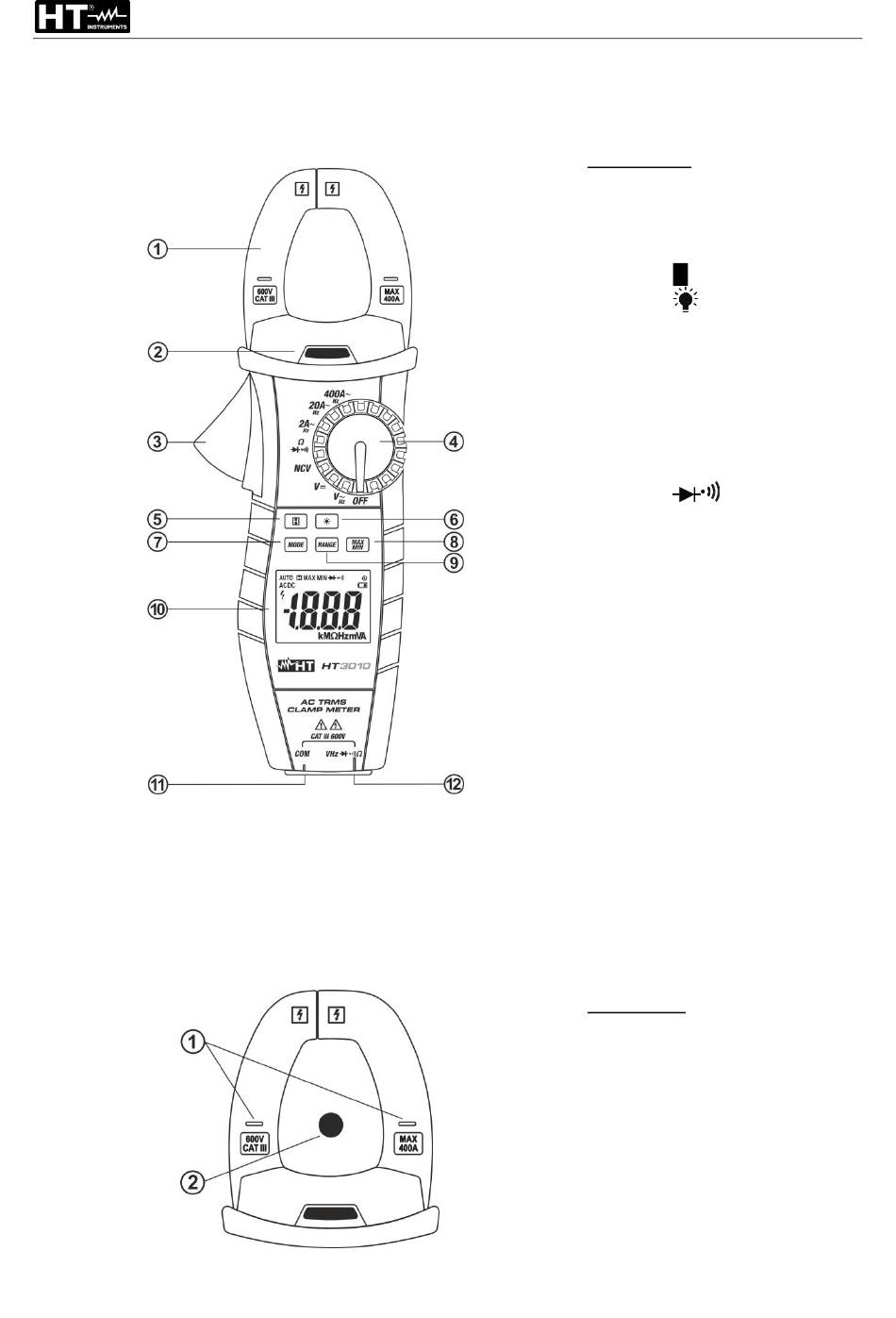

Fig. 1: Descrizione dello strumento
Fig. 2: Tacche di allineamento
IT – 6
LEGENDA:
1. Toroide apribile
2. Indicatore tensione AC
3. Leva apertura toroide
4. Selettore funzioni
5. Tasto H
6. Tasto
7. Tasto MODE
8. Tasto MAX MIN
9. Tasto RANGE
10. Display LCD
11. Terminale di
COM
12. Terminale di
VHz
LEGENDA
1. Tacche di allineamento
2. Conduttore
HT3010
ingresso
ingresso
