5.3. MEDIÇÃO DE TENSÕES CA Y FREQUÊNCIA
A tensão máxima CA na entrada é 600V. Não medir tensões que excedam
os limites indicados neste manual. A passagem dos limites de tensão
poderá provocar choques elétricos no utilizador e danos no instrumento.

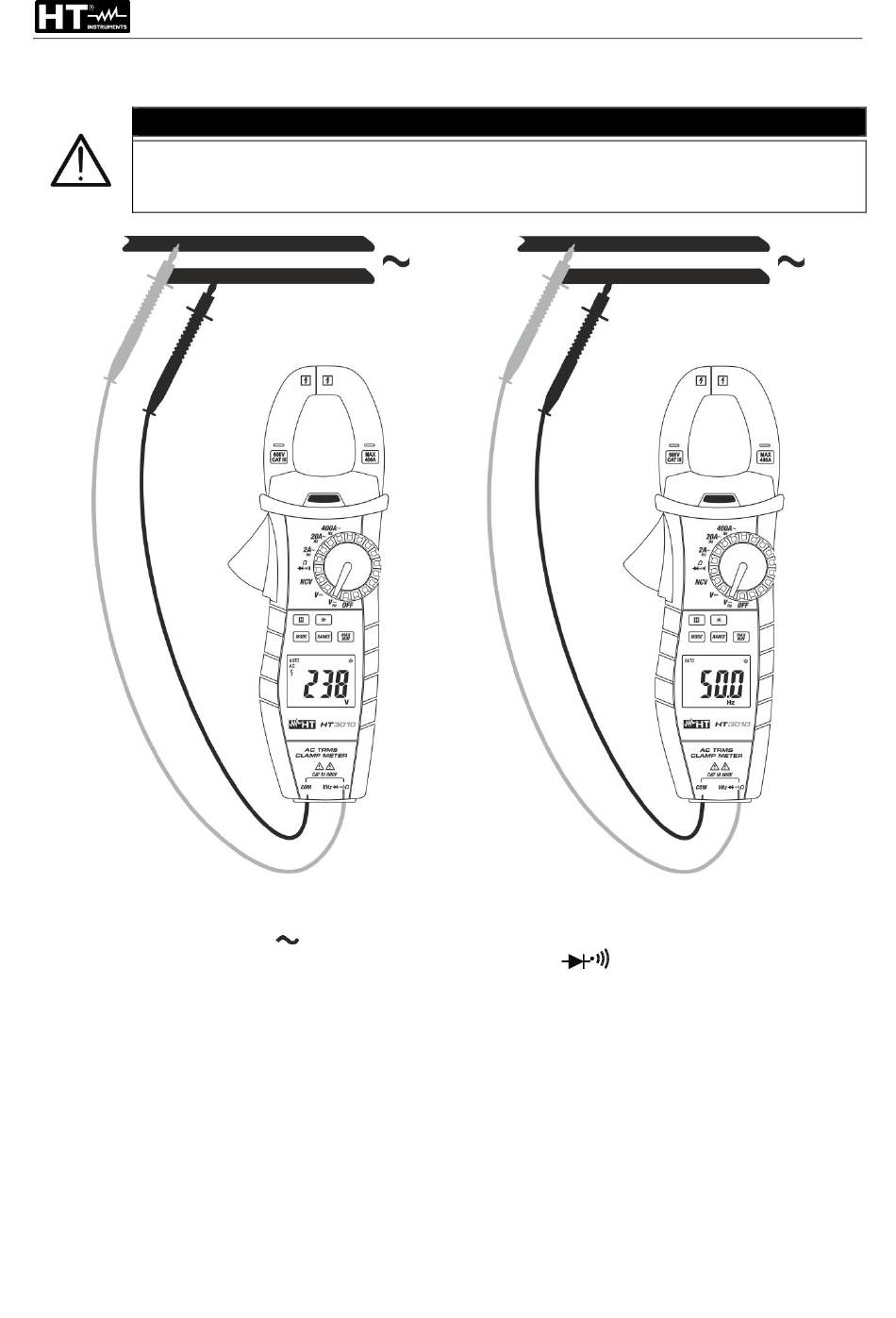

Fig. 5: Utilização da pinça na medição de Tensões CA y Frequência
1. Selecionar a posição V
2. Inserir o cabo vermelho no terminal de entrada VHz
de entrada COM.
3. Colocar as ponteiras nos pontos pretendidos do circuito em exame (ver Fig. 5). O valor
da tensão é mostrado no display.
4. A visualização do símbolo "O.L" indica a condição de fora da escala do instrumento.
5. Premir o botão MODE até visualizar o símbolo "Hz" no display para a medição da
frequência
6. Para o uso das funções HOLD, RANGE e MAX MIN consultar o o § 4.2
ATENÇÃO
Hz
PT – 10
e o cabo preto no terminal
HT3010
