5.5. TEST CONTINUITÀ E PROVA DIODI
Prima di effettuare una qualunque misura di resistenza accertarsi che il
circuito in esame non sia alimentato e che eventuali condensatori presenti
siano scarichi.

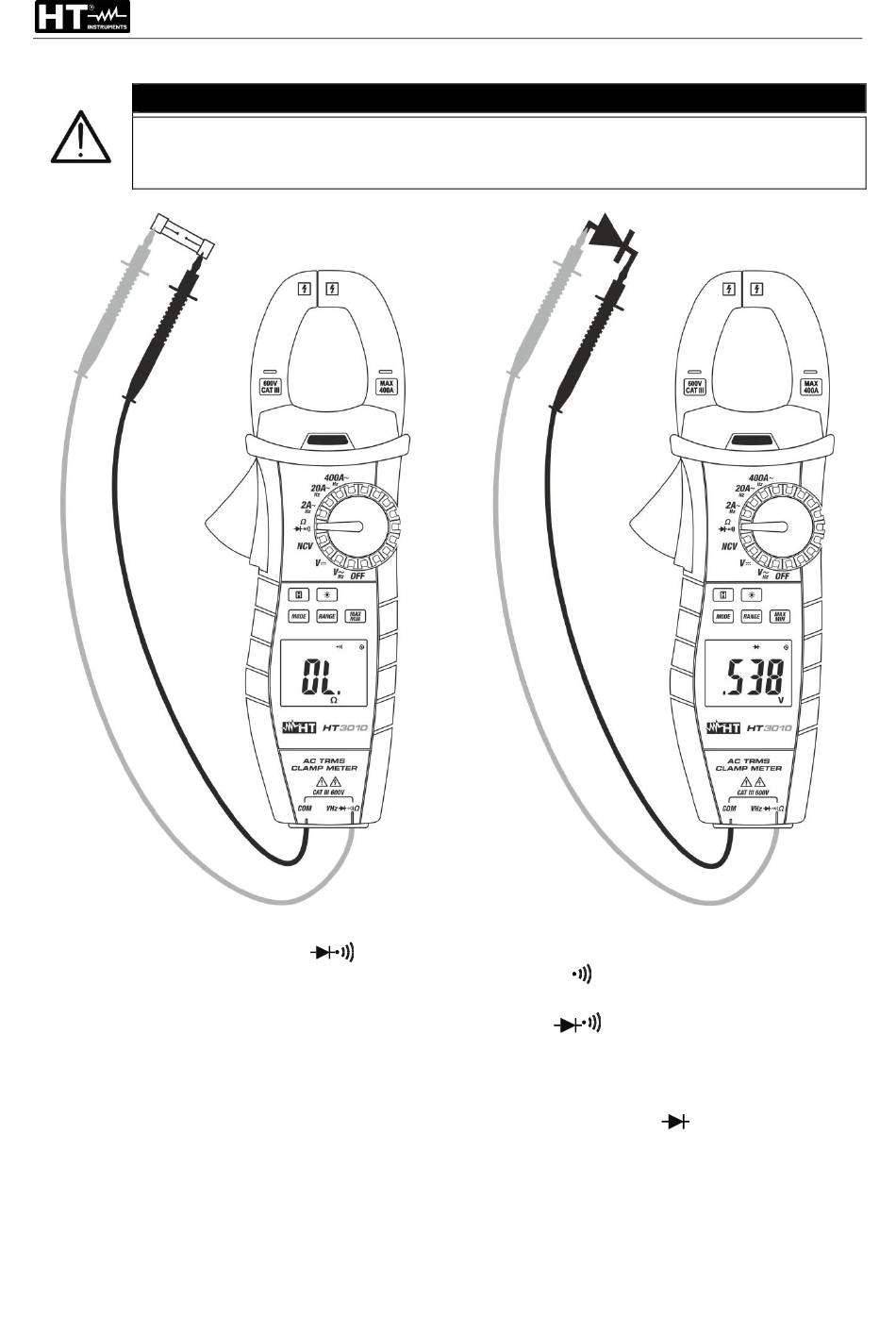

Fig. 7: Uso dello strumento per Test Continuità e Prova Diodi
1. Selezionare la posizione 
2. Premere il tasto MODE fino a visualizzare il simbolo " " a display per attivare il test
continuità
3. Inserire il cavo rosso nel terminale di ingresso VHz
di ingresso COM ed eseguire il test di continuità sull'oggetto in prova (vedere Fig. 7–
parte sinistra). Il cicalino emette un segnale acustico quando il valore della resistenza
misurata è inferiore a 30
4. Premere il tasto MODE per selezionare la prova diodi. Il simbolo "
5. Connettere il puntale rosso all'anodo del diodo e il puntale nero al catodo in caso di
misura di polarizzazione diretta (vedere Fig. 7 – parte destra). Invertire la posizione dei
puntali in caso di misura di polarizzazione inversa
6. Valori a display compresi tra 0.4V e 0.7V (diretta) e "O.L" (inversa) indicano giunzione
corretta. Un valore "0mV" indica dispositivo in cortocircuito mentre l'indicazione "O.L" in
entrambe le direzioni indica dispositivo interrotto
ATTENZIONE
IT – 12
e il cavo nero nel terminale
" appare a display
HT3010
