5.5. TESTES DE CONTINUIDADE E TESTES DE DÍODOS
Antes de efetuar Medição de Resistências verificar se o circuito em exame
não está a ser alimentado e se eventuais condensadores existentes estão
descarregados.

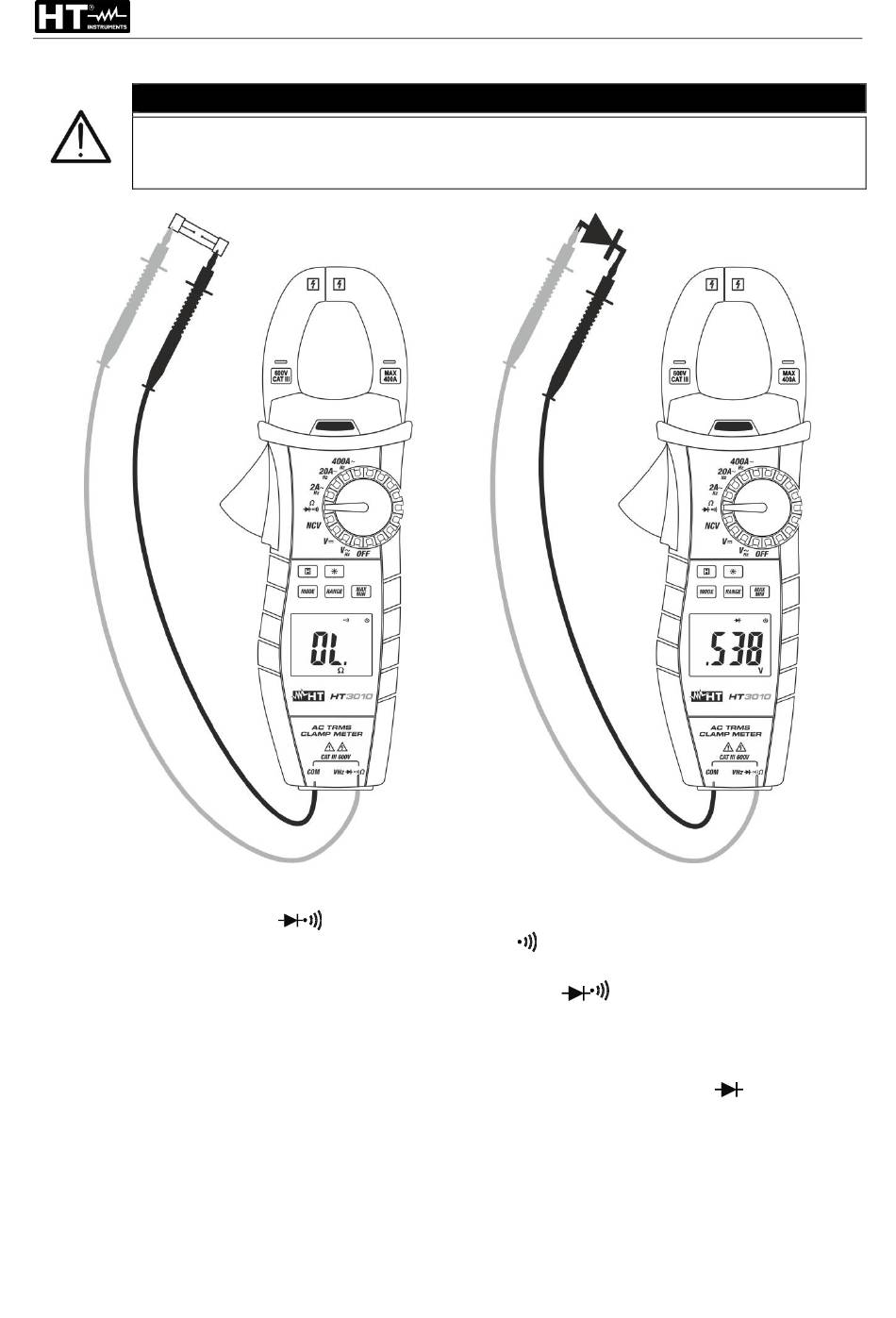

Fig. 7: Utilização da pinça em Testes de Continuidade e Testes de Díodos
1. Selecionar a posição 
2. Premir o botão MODE até visualizar o símbolo " " no display para ativar o Teste de
Continuidade.
3. Inserir o cabo vermelho no terminal de entrada VHz
de entrada COM e efetuar o teste de continuidade sobre o objeto em teste (ver Fig. 7–
parte esquerda). O indicador sonoro emite um sinal acústico quando o valor da
resistência medida é inferior a cerca de 30.
4. Premir o botão MODE para selecionar o Teste de Díodos. O simbolo "
display.
5. Conectar a ponteira vermelha ao ânodo do díodo e a ponteira preta ao cátodo no caso
de medição de polarização direta (ver Fig. 7 – parte direita). Inverter a posição das
ponteiras no caso de medição de polarização inversa.
6. Valores no display compreendidos entre 0.4V e 0.7V (direta) e "O.L" (inversa) indicam
uniões corretas. Um valor "0mV" indica dispositivo em curto-circuito enquanto a
indicação "O.L" em ambas as direções indica dispositivo interrompido.
