5.6. MEDIÇÃO DE CORRENTES CA
Verificar se todos os terminais de entrada do instrumento estão
desconectados.

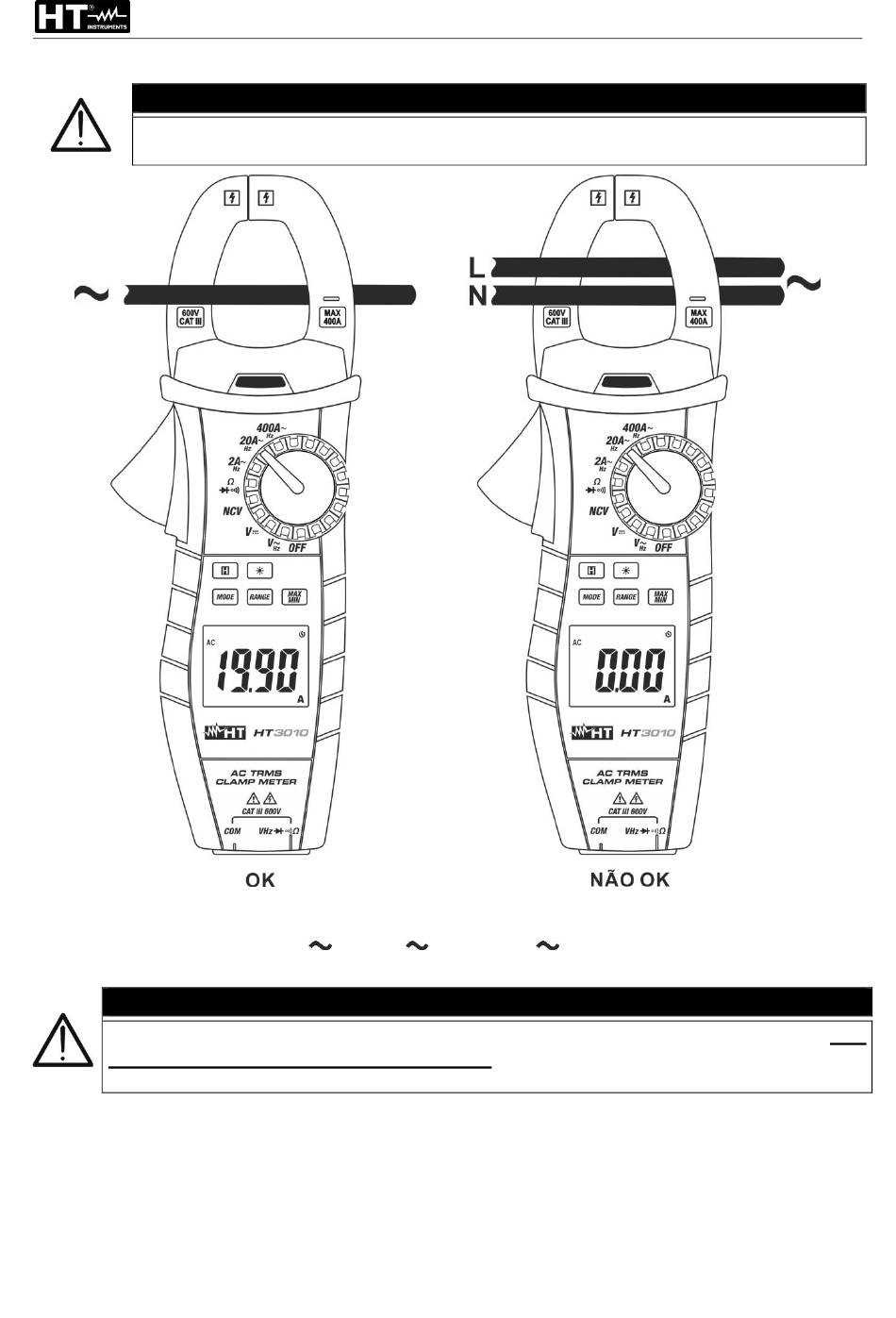

Fig. 8: Utilização da pinça na Medição de Correntes CA
1. Selecionar as posições 2A
Um eventual valor mostrado no display com o instrumento não em medição não
constitui um problema do instrumento e esses valores não são somados pelo
instrumento durante a execução de uma medição real.
2. Inserir o cabo no interior do toroide, no centro do mesmo, para obter medições
precisas. O valor da corrente CA é apresentado no display.
3. Premir o botão MODE para medições de frequência (Hz)
4. A visualização do símbolo "O.L" indica a condição de fora da escala do instrumento.
Colocar, neste caso, o seletor numa escala de medida superior.
5. Para o uso das funções HOLD e MAX MIN consultar o § 4.2.
ATENÇÃO
Hz, 20A Hz ou 400A
ATENÇÃO
PT – 13
Hz
HT3010
