5.4. MISURA RESISTENZA
Prima di effettuare una qualunque misura di resistenza accertarsi che il
circuito in esame non sia alimentato e che eventuali condensatori presenti
siano scarichi.
1. Selezionare la posizione
2. Inserire il cavo rosso nel terminale di ingresso VHz
di ingresso COM
3. Posizionare i puntali nei punti desiderati del circuito in esame (vedere Fig. 6). Il valore
della resistenza verrà visualizzato sul display
4. La visualizzazione del simbolo "O.L" indica la condizione di fuori scala dello strumento
5. Per l'uso delle funzioni HOLD, RANGE e MAX MIN fare riferimento al § 4.2

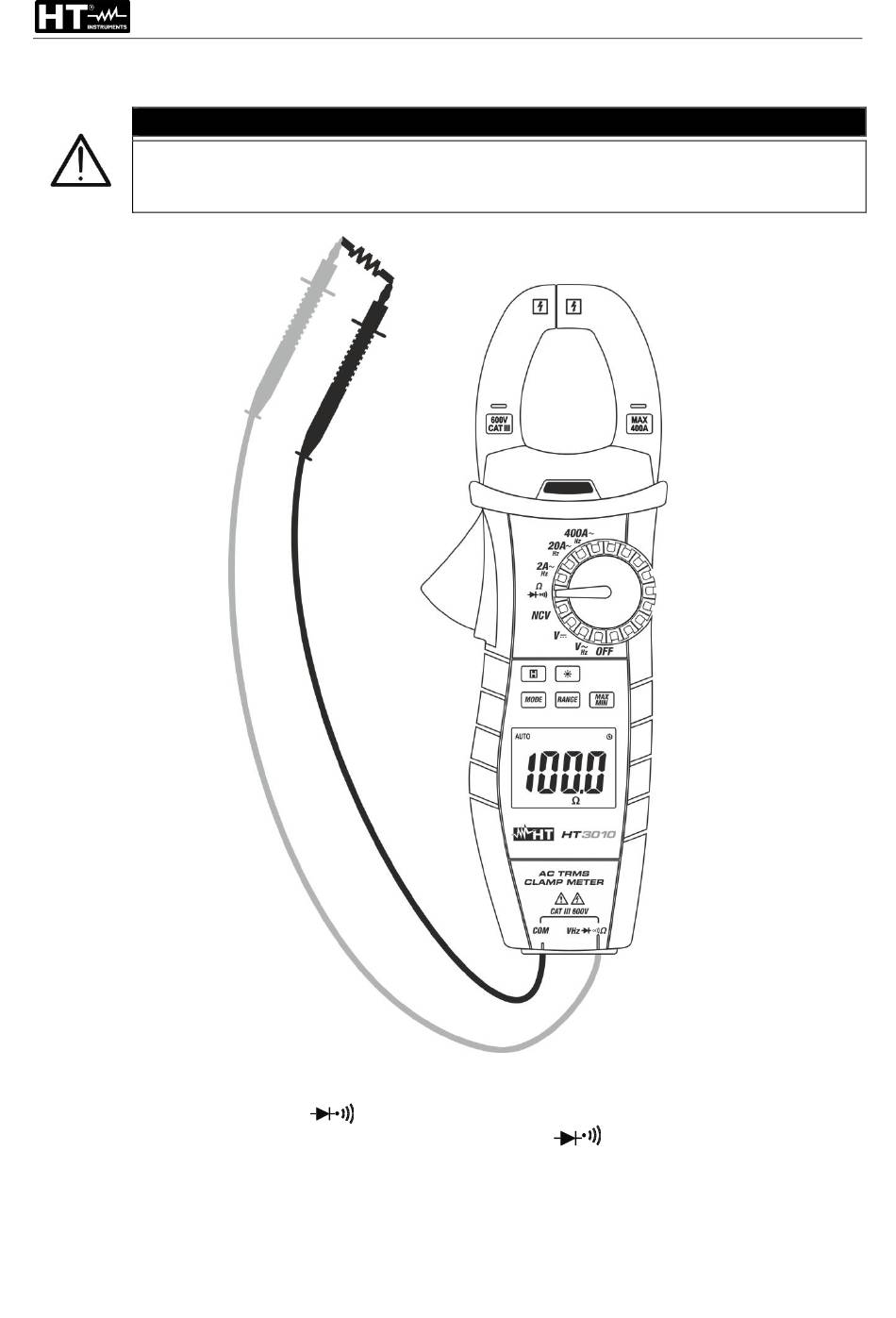

Fig. 6: Uso dello strumento per misura di Resistenza
ATTENZIONE
IT – 11
e il cavo nero nel terminale
HT3010
