TESTE DE CONTINUIDADE E TESTE DE DIODOS

Antes de efectuar qualquer Teste de Continuidade verificar se a resistência a
medir não está sob tensão. O não respeito por esta prescrição pode provocar
lesões graves no operador.

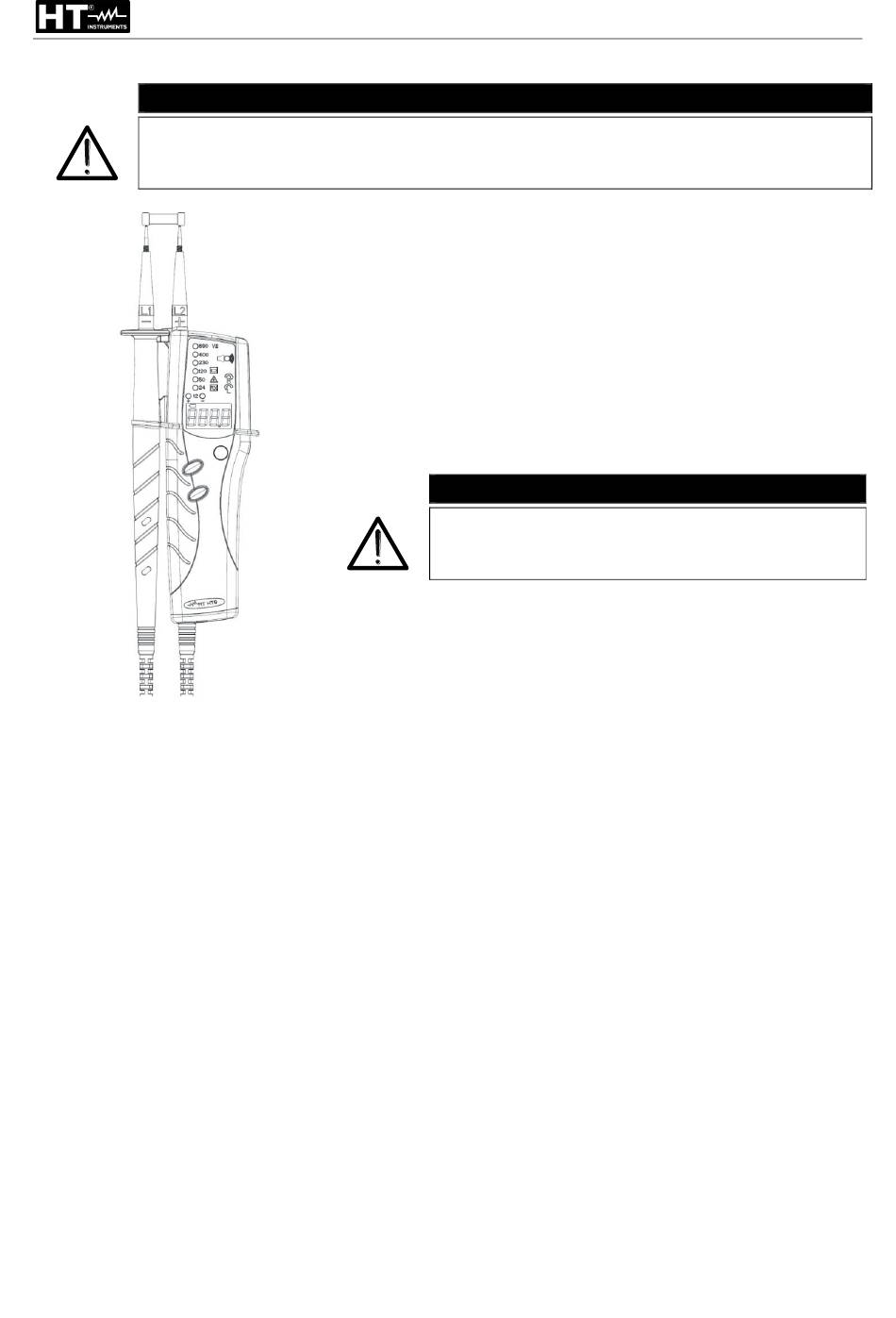

Fig. 6: Teste de continuidade
ATENÇÃO
Teste de Continuidade
1. Ligar os terminais de medida L1 e L2 ao objecto em
teste (ver Fig. 6).
2. O instrumento liga-se automaticamente e o Led RX
acende-se (ver Fig. 2 – ponto 6)
som contínuo no caso de Teste de Continuidade
positivo.
3. O teste de Continuidade fica activo
exame é inferior a 500k.
Teste de Diodos
Este teste è OK para diodos standard de
retificação, diodos de sinal, diodos Schottky ,
mas não por diodos LED
1. Tocar com a ponta L2 (ver Fig. 1 - ponto 2) o cátodo e
com a ponta L1 (ver Fig. 1 - ponto 3) o ânodo → o Led
RX acende-se e o besouro emite um som
2. Tocar com a ponta L1 o cátodo e com a ponta L2 o
ânodo → o Led RX não acende-se
emite um som
3. No caso de medições em ambientes com fraca
iluminação, premir o botão Lanterna (ver Fig. 1 – ponto
7) para activar o apontador com LED branco.
PT - 10
HT6 - HT8 - HT9
e o besouro emite um
se a resistência em
ATENÇÃO
e o besouro não
