5. INSTRUÇÕES DE FUNCIONAMENTO
5.1. MEDIÇÃO DE TENSÃO E INDICAÇÃO DE POLARIDADE
• A tensão máxima CA e CC na entrada é 690V. Não medir tensões que
excedam os limites indicados neste manual. A passagem dos limites de
tensão poderá provocar choques eléctricos no utilizador e danos no
instrumento.
• O Led de tensão perigosa (ver Fig. 2 – ponto 5) acende-se e o besouro
toca, no caso de tensão entre os terminais >50V CA ou >50V CC, mesmo
no caso de nível baixo das baterias ou quando as baterias não estão
instaladas (sem baterias o besouro não toca).
• Após um Teste nas lâmpadas é necessário aguardar 5 segundos antes
de poder efectuar uma medição de Tensão.

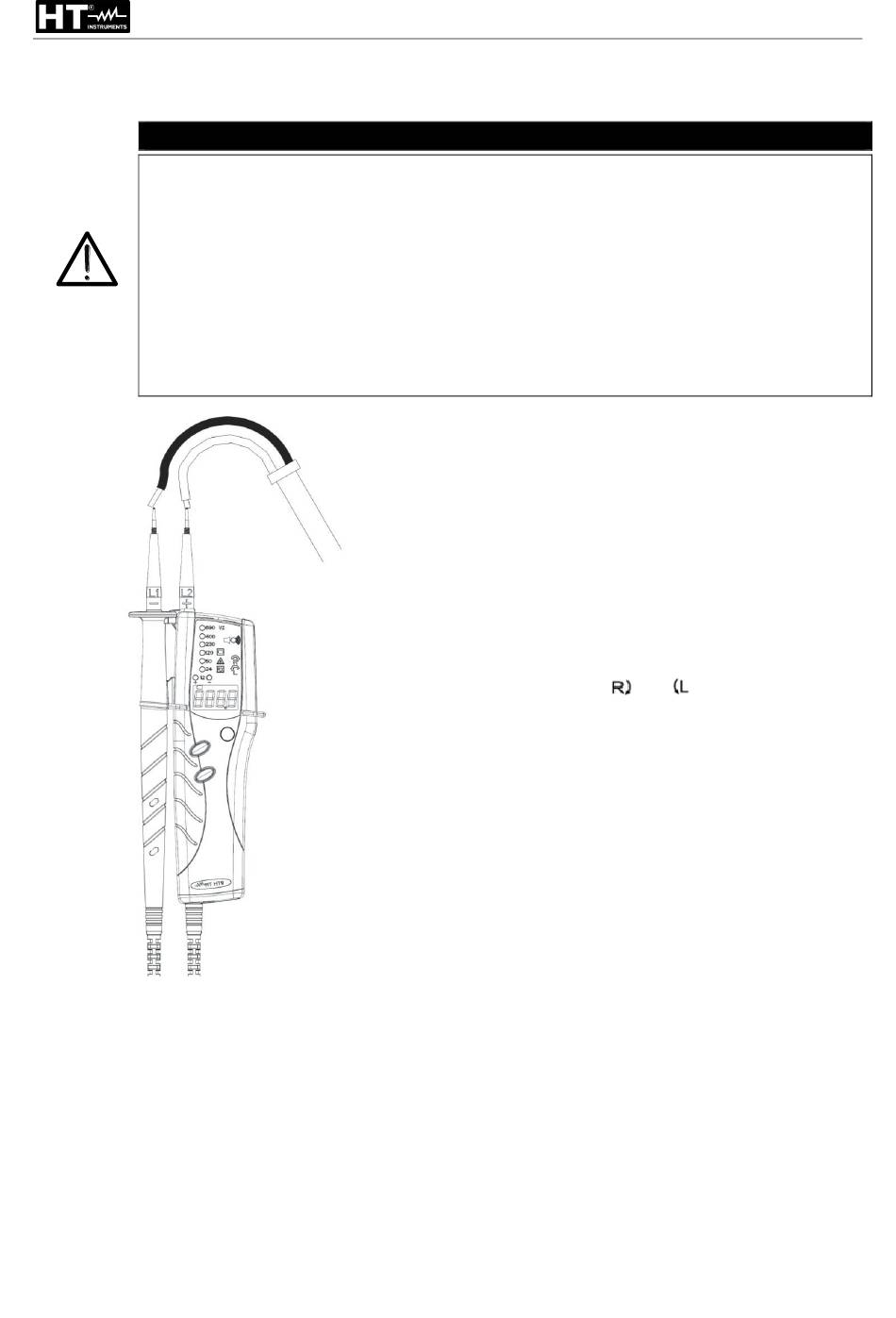

Fig. 3: Medição de Tensão
ATENÇÃO
1. Ligar os terminais de medida L1 e L2 aos
pontos do objecto em teste. A medição é
executada apenas
terminais nas
condutores.
2. O instrumento liga-se automaticamente e o
valor medido da tensão é indicado pelo
acendimento dos Leds e para o HT8 e HT9
também no display Lcd (ver Fig. 2 – ponto 1 e
8).
3. Durante a medição, o instrumento poderá
mostrar os Leds
constitui um mau funcionamento.
A indicação da polaridade é indicada do seguinte
Fig. 2 – ponto
modo (ver
• CA: os Leds + e – 12V estão acesos;
• +CC: o Led +12V está aceso (terminal L2
ligado ao pólo positivo);
• -CC: o Led -12V está aceso (terminal L2 ligado
ao pólo negativo).
No caso de medições em ambientes com fraca
iluminação, premir o botão Lanterna (ver Fig. 1 –
ponto 7) para activar o apontador com LED
branco.
PT - 7
HT6 - HT8 - HT9
com contacto
partes metálicas
ou acesos. Isto não
7):
