4. NOMENKLATUR

4.1. GERÄTEBESCHREIBUNG

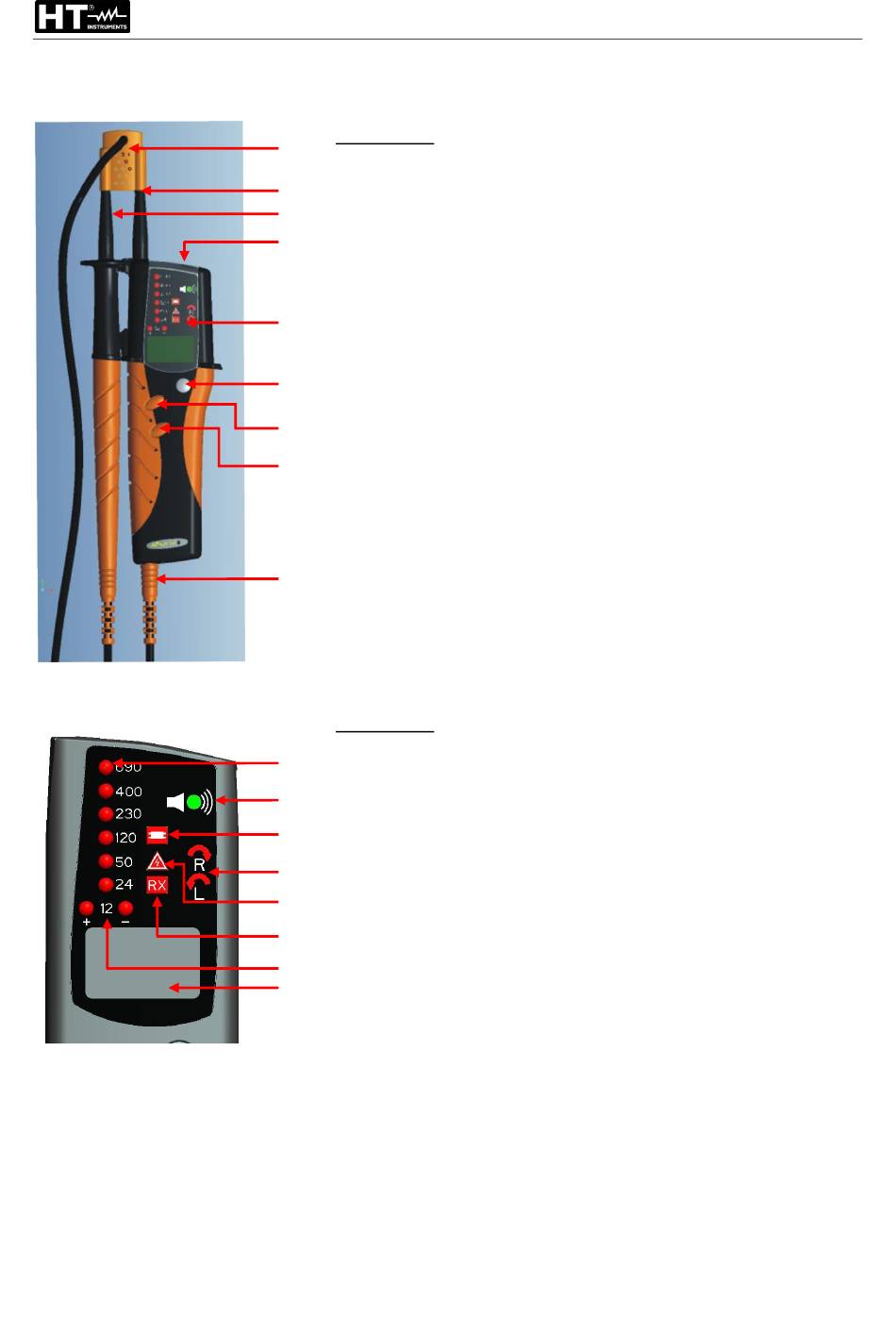

LEGENDE:
1
1. Schutz-Kappe
2. Feste Messprüfspitze L2
2
3. Mobile Messleitung L1
3
4. Taschenlampe
4
5. LEDs und Display
6. Berührungselektrode
Drehfeld- & Durchgangstest-Funktion
7. Taste "Taschenlampe"
5
8. Taste "Lampentest" (nur HT9) / Taste ON/Reset (HT6,
HT8)
6
9. Bananenstecker
7
8
9
Abb. 1: Gerätebeschreibung
LEGENDE:
1. LEDs zur Spannungsanzeige
1
2. Summer-Öffnung für akustischen Signalton
3. LED zur Anzeige Lampentest (nur HT9)
2
4. LED zur Anzeige Phasenfolge
3
5. LED zur Anzeige Spannungsprüfung / gefährliche
Spannung
4
6. LED zur Anzeige Durchgangstest
5
7. LEDs zur Anzeige 12V und positive oder negative
Polarität
6
8. LCD-Display mit Anzeige von Spannung, Polarität und
7
leerer Batterie
8
Abb. 2: Beschreibung LEDs und Display
DE - 5
HT6 - HT8 - HT9
