5.4.

DURCHGANGSTEST / DIODENTEST

Bevor Sie einen Durchgangstest durchführen, überprüfen Sie, dass der zu
messende Widerstand nicht unter Spannung steht. Das Nichtbefolgen dieser
Vorschrift kann zu schweren Verletzungen für den Benutzer führen.

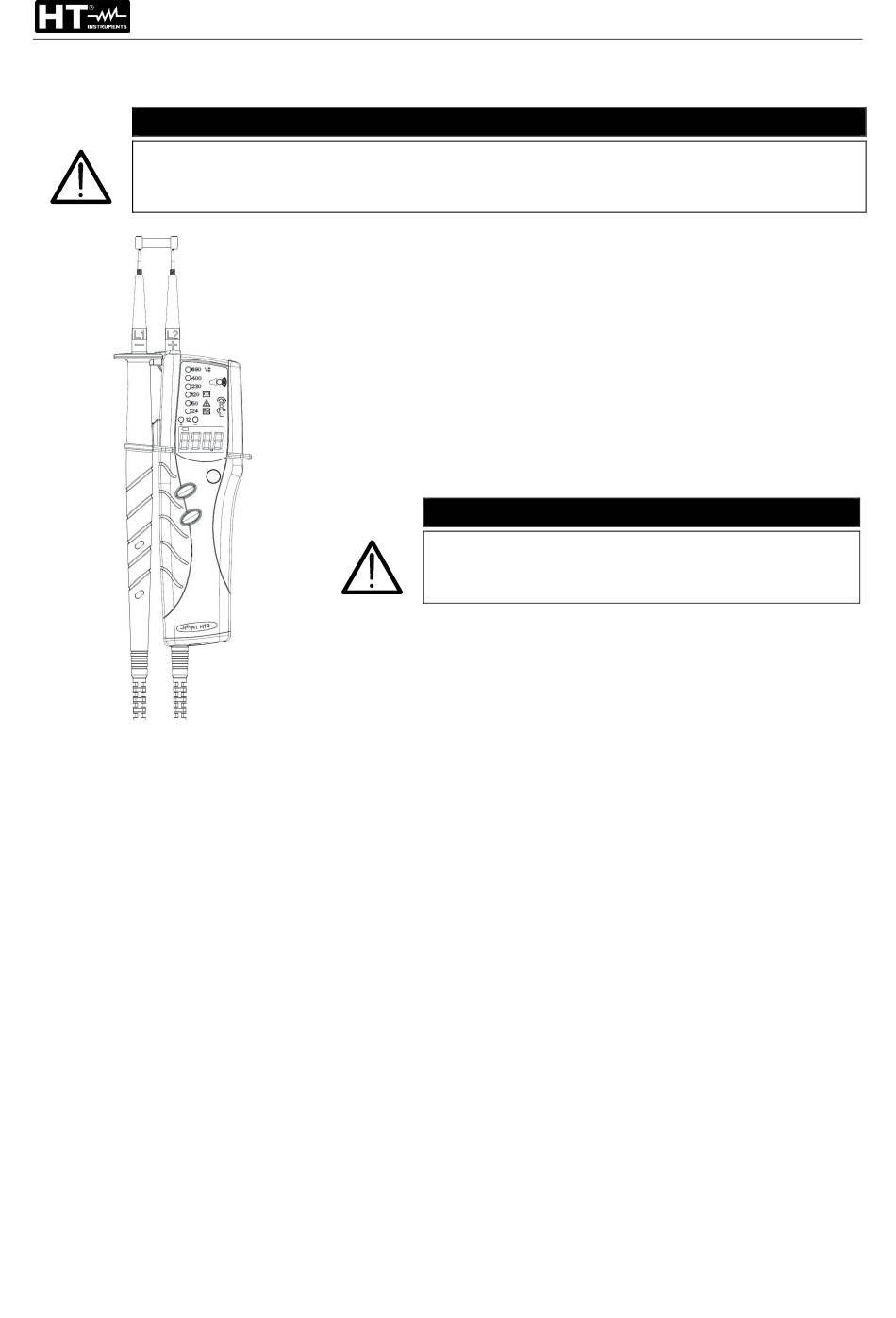

Abb. 6: Durchgangstest
WARNUNG
Durchgangstest:
1. Verbinden Sie die Prüfspitzen L1 und L2 mit dem zu
messenden Objekt (siehe Abb. 6).
2. Das Gerät schaltet sich automatisch zusammen mir
der LED RX ein (siehe Abb. 2 – Nr. 6) und der Summer
gibt einen kontinuierlichen Ton ab, wenn das Ergebnis
des Tests positiv
3. Der Durchgangstest ist aktiv, wenn der zu messende
Widerstand niedriger als 500k ist.
Dioden-Test :
Dieser
Gleichrichterdioden, Signal-, Schottky, aber
nicht für LEDs
1. Prüfspitze L2 (see Abb. 1 - point 2) an der Kathode der
Diode, prüfspitze L1 (see Abb. 1 - point 3) an der
Anode → LED Rx leuchtet und ein Signalton ertönt
2. Prüfspitze L1 an der Kathode der Diode, prüfspitze L2
an der Anode → LED Rx leuchtet nicht, kein Signalton
3. Wenn die
Umgebungsbeleuchtung durchgeführt wird, drücken
Sie die Taste "Taschenlampe" (siehe Abb. 1 – Nr. 7)
zur Aktivierung des weißen LED-Strahler.
DE - 10
ist.
WARNUNG
Test ist OK
Messung bei
HT6 - HT8 - HT9
für Standard-
schwacher
