5.3. SEQUENCE DES PHASES
• La tension d'entrée maximale AC et DC est de 690V. Ne pas mesurer
de tensions excédant les limites indiquées dans ce manuel. Le
dépassement de ces limites pourrait entraîner des chocs électriques
pour l'utilisateur et endommager l'instrument.
• Une indication correcte n'est garantie que pour une tension alternative
comprise entre 100V et 690V et avec une fréquence comprise entre
50Hz et 60Hz dans des systèmes électriques triphasés 4 fils.
• La qualité de l'indication peut ne pas être vraie si l'on opère en
conditions défavorables, comme par exemple sur des échelles en bois,
en la présence de sols isolés, etc.

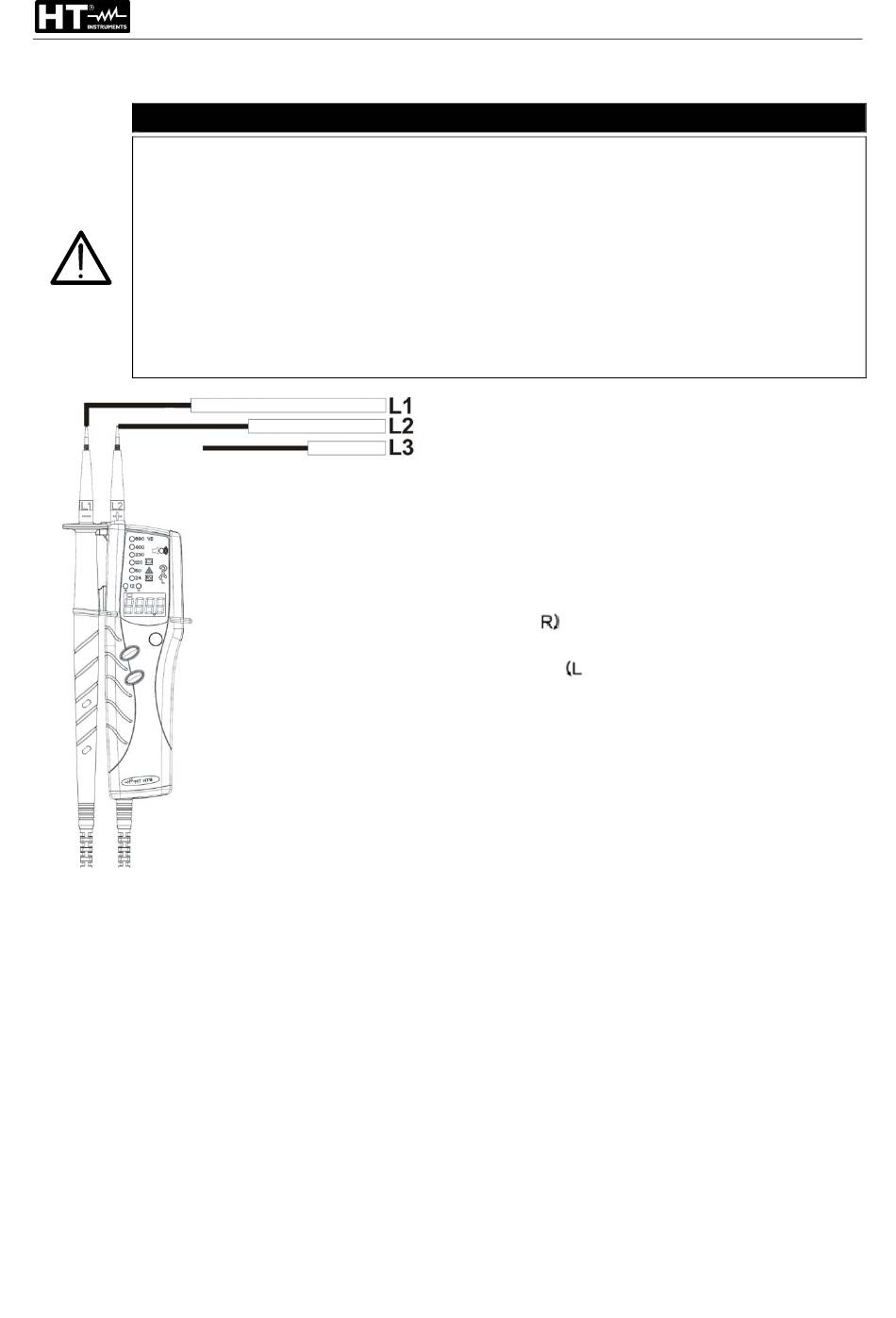

Fig. 5 : Fonction de la séquence des
phases
ATTENTION
1. Toucher du doigt le contact « Electrode »
(voir Fig. 1 – point 6).
2. Connecter la borne de mesure L1 à la
phase L1 et la borne de mesure L2 à la
phase L2 du système triphasé sous test.
Le test est exécuté seulement s'il y a le
contact de la borne sur la partie métallique
du conducteur.
3. L'instrument s'allume automatiquement et
la LED (rotation horaire) est allumée
en cas de séquence des phases correcte.
La LED
allumée en cas de séquence incorrecte
4. En cas de mesures dans des endroits peu
éclairés, appuyer sur la touche Torche
(voir Fig. 1 – point 7) pour activer le stylet
de pointage LED blanc.
FR - 9
HT6 - HT8 - HT9
(rotation antihoraire) est
