5.3.

SENSO CICLICO DELLE FASI

• La massima tensione AC e DC in ingresso è 690V. Non misurare
tensioni che eccedano i limiti indicati in questo manuale. Il superamento
di tali limiti potrebbe causare shock elettrici all'utilizzatore e danni allo
strumento.
• Una indicazione corretta è garantita solo per tensione alternata
compresa tra 100V e 690V e con una frequenza compresa tra 50Hz e
60Hz su sistemi elettrici trifase 4 fili.
• La qualità dell'indicazione può non essere veritiera se si opera in
condizioni sfavorevoli, come ad esempio su scale in legno, in presenza
di pavimenti isolati, ecc.

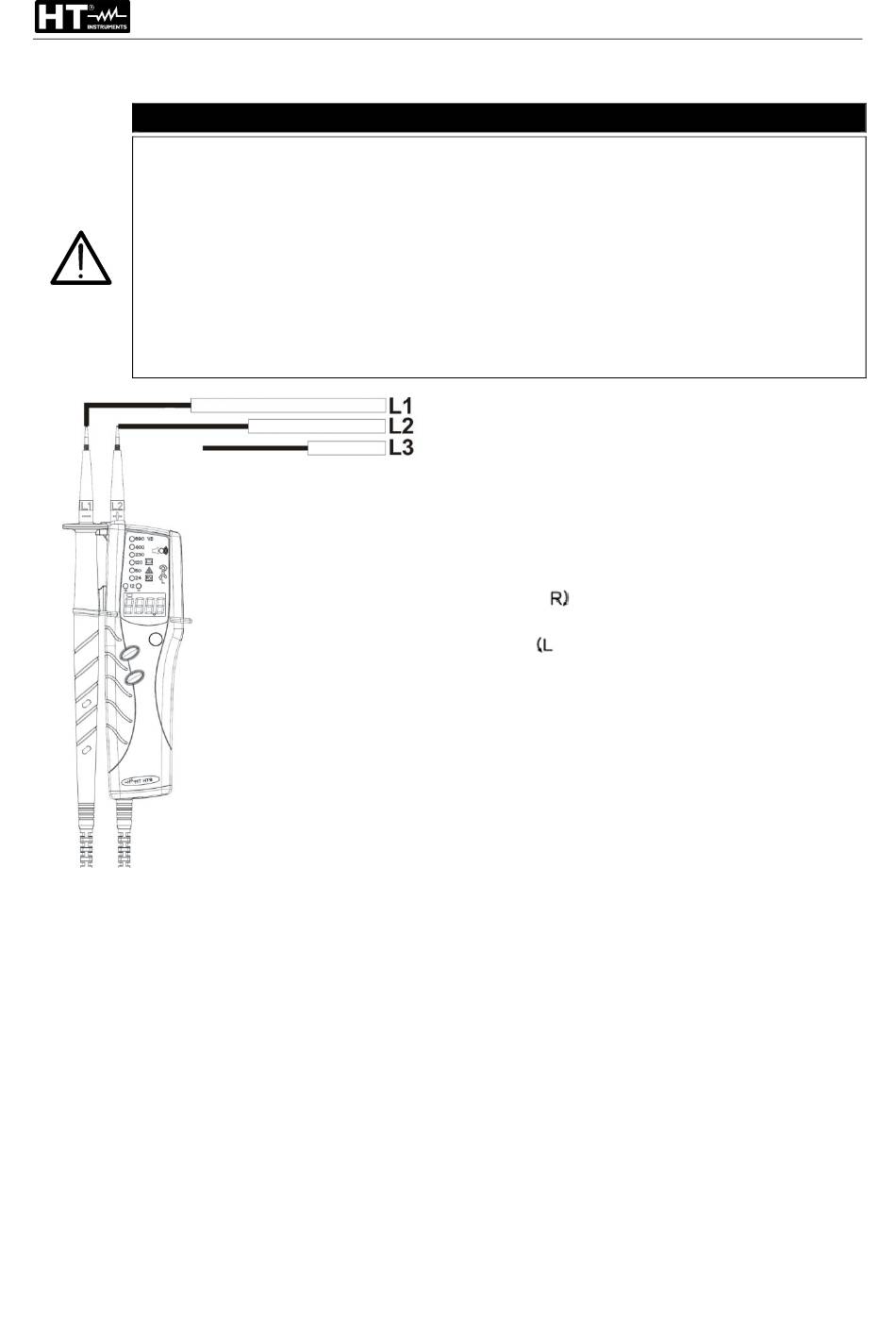

Fig. 5: Funzione senso ciclico delle fasi
ATTENZIONE
1. Toccare con il dito il contatto "Electrode"
(vedere Fig. 1 – punto 6).
2. Collegare il terminale di misura L1 sulla
fase L1 e il terminale di misura L2 sulla
fase L2 del sistema trifase in prova. Il test
è eseguito solo con contatto del terminale
sulla parte metallica del conduttore.
3. Lo strumento si accende automaticamente
e il LED (rotazione oraria) è acceso in
caso di senso ciclico corretto.
Il LED (rotazione antioraria) è acceso
in caso di senso ciclico non corretto.
4. In caso di misure in ambienti scarsamente
illuminati, premere il tasto Torcia (vedere
Fig. 1 – punto 7) per attivare il puntatore a
LED bianco.
