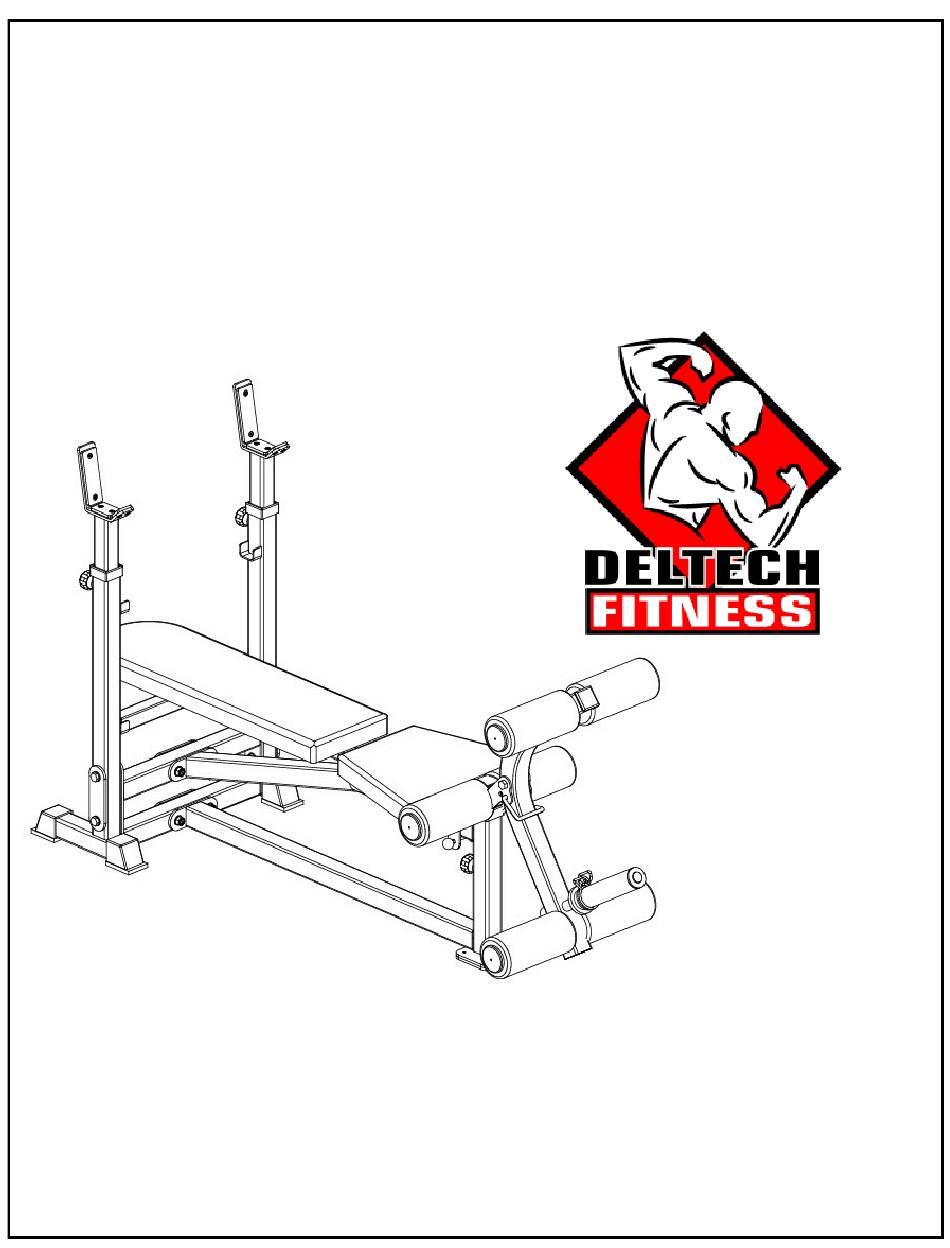

DF2000
STANDARD WEIGHT BENCH
Assembly Manual
(888) 258-0533
FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY
*NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533

Advertisement

loading
Need help?

Need help?

Do you have a question about the DF2000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Deltech Fitness DF2000

  • Page 1 DF2000 STANDARD WEIGHT BENCH Assembly Manual (888) 258-0533 FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 2 QTY 1 LEG SWING LEG SWING LOCK LEG PAD TUBE LEG PAD QTY 3 QTY 1 QTY 3 QTY 6 *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 3 HARDWARE M12 x 75MM BOLT M12 LOCKNUT M12 x 79MM BOLT M12 WASHER QTY 8 QTY 11 QTY 3 QTY 22 SELF LOCKING M10 X 25MM M10 WASHER 2 X 2 CAP 1 X 2 CAP TURN KNOB BOLT QTY 10 QTY 2 QTY 2 QTY 6...
  • Page 4 THREAD IN LOCKING PULL PINS (GG) INTO THE LEFT AND RIGHT SUPPORTS THREE TURNS. SLIDE WEIGHT HOLDERS (D) INTO LEFT AND RIGHT SUPPORTS AND LOCK INTO PLACE WITH PULL PINS (GG). *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 5 INSTALL WASHERS (CC) AND THREAD ON M12 LOCKNUTS (DD) HAND TIGHT. WHEN ALL BOLTS AND NUTS ARE INSTALLED, TIGHTEN THEM WITH A PAIR OF 19MM WRENCHES. *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 6 MAIN FRAME ASSEMBLY INSTALL MAIN FRAME (G) TO WEIGHT FRAME (H) USING M12 x 75MM BOLTS (AA), M12 WASHERS (CC), AND M12 LOCKNUTS (DD) AND SHORT CLAMP PLATES (NN). MAKING SURE THAT THE BENCH IS ON A FLAT SURFACE, TIGHTEN ALL NUTS SECURELY.
  • Page 7 SEAT PAD ASSEMBLY USE THE M10 x 25MM BOLTS (EE) AND THE M10 WASHERS (FF) TO SECURE THE BACKREST (A) AND THE SEAT (B) TO THE SUPPORTS (E) AND (F). HAND TIGHTEN ALL BOLTS FIRST, THEN TIGHTEN SECURELY WITH A 17MM WRENCH.
  • Page 8 BACKREST INSTALL ATTACH THE BACKREST ASSEMBLY TO THE MAIN FRAME USING THE M12 x 79MM BOLT (BB), M12 WASHERS (CC) AND M12 LOCK NUT (DD). ATTACH THE SEAT ASSEMBLY TO THE MAIN FRAME USING THE M12 x 79MM BOLT (BB) , M12 WASHERS (CC) AND M12 LOCK NUT (DD). TIGHTEN BOLTS WITH A PAIR OF 19MM WRENCHES UNTIL THE BACK REST SUPPORT AND SEAT SUPPORT ARE STABLE AND DO NOT WOBBLE, BUT STILL SWIVEL.
  • Page 9 LEG SWING ASSEMBLY SLIDE LEG YOKE (C) INTO MAIN FRAMME (G) AND LOCK INTO PLACE WITH THE PULL KNOB. TIGHTEN PULL KNOB FIRMLY. INSTALL SQUARE CAP (JJ) INTO THE TOP TO LEG YOKE (C). SLIDE LEG PAD TUBE (L) THROUGH LEG YOKE AND INSTALL LEG PADS (M) ON EACH SIDE, MAKING SURE THAT LEG PAD TUBE IS EVEN ON BOTH SIDES.
  • Page 10 LEG EXTENSION ASSEMBLY ATTACH THE LEG SWING (L) TO THE LEG YOKE USING M12 x 80 MM BOLT (BB), M12 WASHERS (CC), AND M12 LOCKNUT (DD). TIGHTEN BOLTS WITH 19MM WRENCHES MAKING SURE THE LEG SWING STILL MOVES FREELY. INSTALL LEG SWING LOCK (O) INTO THE LEG YOKE TO KEEP LEG EXTENSION ARM IN PLACE FOR THE NEXT STEPS.
  • Page 11 LEG EXTENSION ASSEMBLY INSTALL SQUARE CAPS (HH) INTO THE ENDS OF LEG SWING (L). SLIDE LEG PAD TUBES (N) THROUGH LEG SWING (L) AND INSTALL LEG PADS (M) ON EACH SIDE, MAKING SURE THAT LEG PAD TUBES ARE EVEN ON BOTH SIDES. USING A RUBBER MALLET, INSTALL MUSHROOM CAPS (MM) INTO EACH END OF LEG PAD TUBES.
  • Page 12 BACKREST ADJUSTMENT TO ADJUST THE HEIGHT OF THE BACKREST SIMPLY MOVE THE INCLINE SUPPORT TO THE TOP POSITION FOR INCLINE, BOTTOM POSITION FOR FLAT, OR REMOVE THE INCLINE SUPPORT FOR THE DECLINE POSITION...
  • Page 13 SEAT INCLINE ADJUSTMENT ROTATE SEAT TO DESIRED HEIGHT AND INSERT SEAT SUPPORT PIN (KK) THROUGH LOWER SEAT AND ALLOW PIN TO REST AGAINST MAIN FRAME. REMOVE SEAT SUPPORT PIN FOR FLAT POSITION.
  • Page 14 LEG SWING LOCK THE LEG SWING LOCK IS DESIGNED TO BE USED IN THE DECLINE POSITION AS A LEG HOLD DOWN. THERE ARE TWO POSITIONS TO CHOOSE FROM WHEN LOCKING THE LEG SWING.
  • Page 15 ADJUSTMENT ADJUSTING THE WEIGHT ARMS: RAISE AND LOWER THE WEIGHT ARMS USING THE PULL PIN. TURN THE KNOB TO LOOSEN FOR ADJUSTMENT. MAKE SURE THE PULL PIN IS SECURE IN THE ADJUSTMENT HOLE THEN TURN THE KNOB TO TIGHTEN BEFORE USE. (THE PULL PIN IS DESIGNED TO FIT TIGHTLY AGAINST THE TUBE AND WILL NOT ADJUST UNLESS IT IS LOOSENED FIRST.) THE LEG EXTENSION IS ADJUSTED THE SAME WAY.
  • Page 16 WEIGHT BENCH ACCESSORIES DF106 Add leg extension and leg curls to your bench with this leg attachment. Get more information at www.fitnessdestination.com DF105 Add preacher curls to your bench with this preacher curl attachment. Get more information at www.fitnessdestination.com DF1200 Add lat pulls to your bench with this lat attachment.
