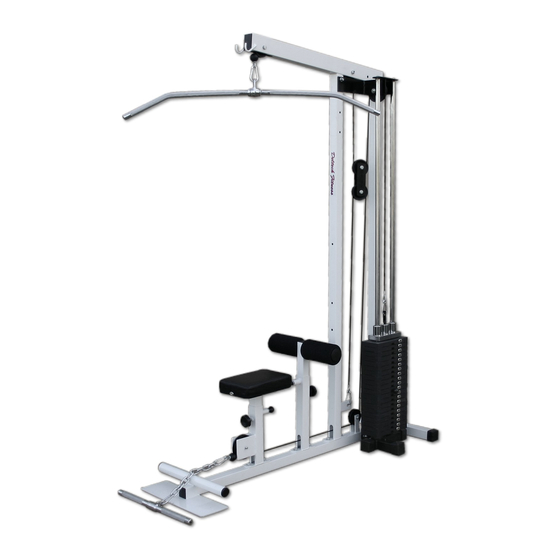

Lat pulldown machine with 200 lb weight stack
Hide thumbs Also See for DF908:

Advertisement

Quick Links

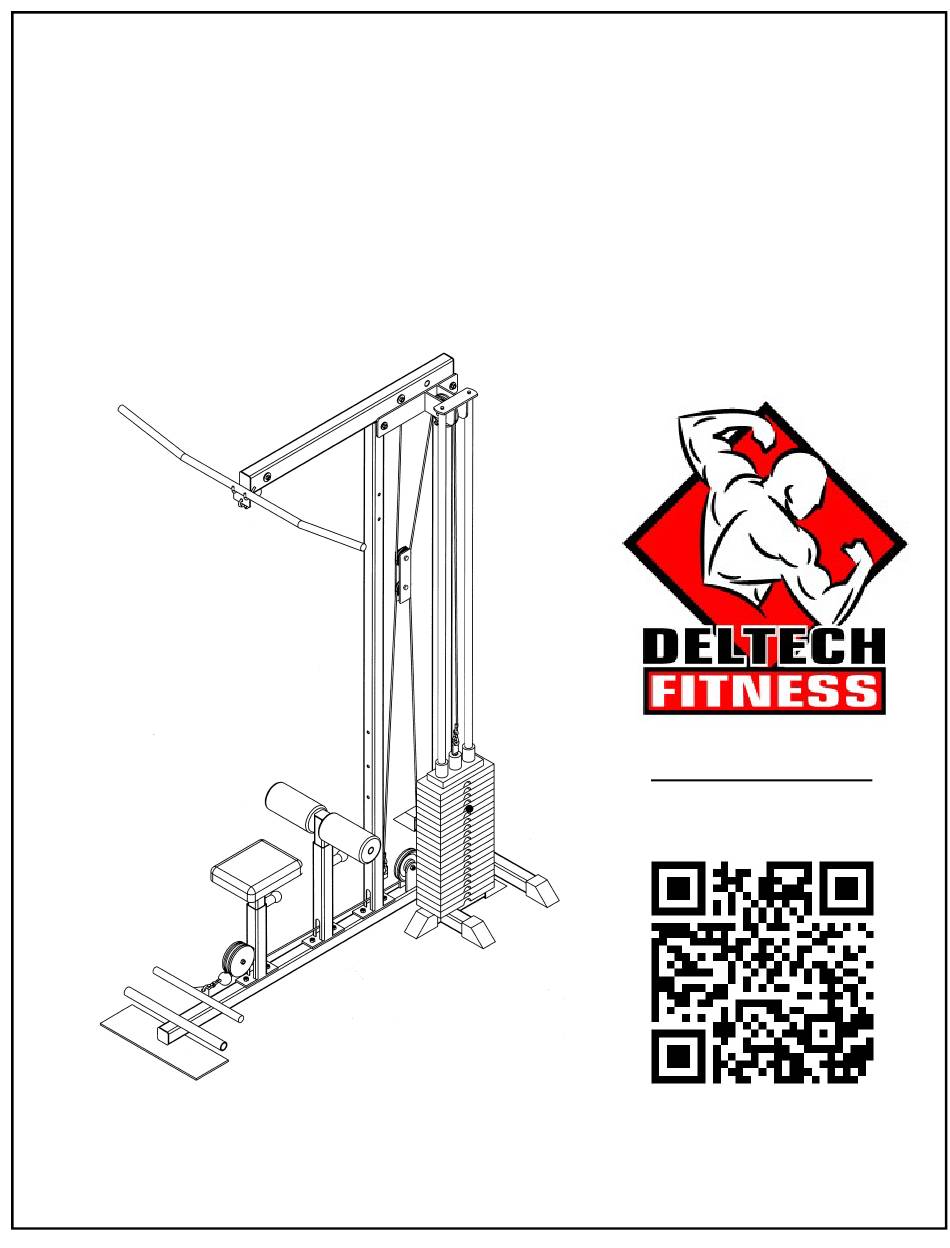

DF908
LAT PULLDOWN MACHINE
WITH 200 LB WEIGHT STACK
Assembly Manual
Assembly Video Available
Simply scan the QR code below
on your phone's camera to access
the video
(888) 258-0533
FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY
*NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533

Advertisement

loading
Need help?

Need help?

Do you have a question about the DF908 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Deltech Fitness DF908

  • Page 1 Simply scan the QR code below on your phone’s camera to access the video (888) 258-0533 FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 2 QTY 1 FOOT PLATE QTY 1 LAT CABLE REVOLVING CHROME FOOT REST QTY 2 ROW BAR QTY 1 QTY 1 *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 3 QTY 1 TUBE QTY 1 ROLLER PAD BOTTOM PULLEY REAR CROSSMEMBER FLANGE QTY 2 FRAME QTY 1 QTY 2 QTY 1 *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 4 QTY 1 FRAME RODS QTY 1 QTY 1 QTY 2 SELECTOR ROD WEIGHT STACK QTY 1 TOP PLATE QTY 1 *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 5 QTY 4 FLAT HEAD BOLT CARRIAGE BOLT QTY 3 QTY 9 (888) 258-0533 FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 6 HARDWARE M10 LOCKNUT M12 LOCKNUT M10 WASHER M12 WASHER QTY 21 QTY 4 QTY 26 QTY 8 SPRING PIN RUBBER DOUGHNUTS WEIGHT STACK QTY 1 QTY 2 ADJUSTMENT PIN QTY 1 WEIGHT STACK BOLT QTY 1...
  • Page 7 TOOLS REQUIRED: METRIC WRENCHES OR SOCKET SET (NOTE: THE NUTS USED ON THIS BENCH ARE LOCK NUTS, THIS MEANS YOU MUST TIGHTEN THEM DOWN Some components may be pre-installed PAST THE PLASTIC INSERT.) from the factory LAY BOTTOM FRAME (C) ON ITS SIDE ON LEVEL FLOOR. INSTALL FRONT & REAR SUPPORTS (A), (B) TO BOTTOM FRAME (C) USING THE M10 x 65MM CARRIAGE BOLTS (KK), M10 WASHERS (MM), AND M10 LOCKNUTS (OO).
  • Page 8 ROTATE THE ASSEMBLY TO THE UPRIGHT POSITION AND SLIDE THE REAR CROSSMEMBER (O) INTO PLACE AND INSTALL TO THE BOTTOM FRAME USING THE M12 x 70MM BOLTS (FF), M12 WASHERS (LL), AND M12 LOCKNUTS (NN). INSTALL THE RUBBER BOOTS (Z) OVER THE ENDS OF THE CROSSMEMBER. ATTACH THE FOOT PLATE (D) AND FOOT REST (E) TO THE BOTTOM FRAME USING M10 x 70 MM FLAT HEAD BOLTS (JJ), M10 WASHERS (MM), AND M10 LOCKNUTS (OO).
  • Page 9: Seat Frame Assembly

    SEAT FRAME ASSEMBLY ATTACH THE SEAT PAD (J) TO THE SEAT BRACKET (K) USING THE M10 x 20MM BOLTS (II) AND M10 FLAT WASHERS (MM). THEN SLIDE THE SEAT BRACKET (K) INTO THE SEAT SUPPORT (L).
  • Page 10 LEG HOLD DOWN ASSEMBLY SLIDE THE HOLD-DOWN TUBE (M) INTO THE HOLD-DOWN SUPPORT (N) . LOCK INTO PLACE WITH PULL-PIN. SLIDE THE ROLLER PADS (P) OVER THE LEG PAD TUBE AND INSERT THE MUSH- ROOM CAPS (Y). TAP INTO PLACE WITH A RUBBER HAMMER.
  • Page 11 BOTTOM PULLEY FRAME ASSEMBLY ASSEMBLE THE 4 ½” PULLEY (AA) INTO THE BOTTOM PULLEY FRAME (R) USING THE M10 x 45MM BOLT (HH), M10 WASHERS (MM), AND M10 LOCKNUT (OO).
  • Page 12 ASSEMBLE THE UPPER PULLEY FRAME (I) ONTO THE FRONT AND REAR SUPPORTS USING THE M12 x 70MM BOLTS(FF), AND M12 WASHERS (LL). DO NOT INSTALL WASHERS AND LOCKNUTS ON BOLTS AT THIS TIME.
  • Page 13 UPPER PULLEY FRAME INSTALLATION INSTALL THE UPPER PULLEY ASSEMBLY (T) TO THE FRONT AND REAR SUPPORT USING M12 WASHERS (LL), AND M12 LOCKNUTS (NN). DO NOT TIGHTEN AT THIS TIME.
  • Page 14 WEIGHT STACK FRAME ASSEMBLY INSTALL THE RUBBER SHOES (LL) ON TO THE BOTTOM SUPPORT(S). ATTACH THE BOTTOM SUPPORT (S) TO THE LAT MACHINE USING THE M10 x 70MM BOLTS (GG) M10 FLAT WASHERS (MM) AND THE M10 LOCK NUTS (OO).
  • Page 15: Weight Stack Assembly

    WEIGHT STACK ASSEMBLY INSTALL THE RUBBER DOUGHNUTS (QQ) ONTO THE BOTTOM OF THE WEIGHT STACK RODS (U) , LEAVING APPROXIMATELY 2” PROTRUDING. INSERT THE WEIGHT STACK RODS INTO THE TWO OUTER HOLES IN THE BOTTOM FRAME.
  • Page 16 TOP WEIGHT PLATE ASSEMBLY INSERT SELECTOR ROD (W) INTO CENTER HOLE OF TOP PLATE (X) ALIGNING TOP HOLE OF SELECTOR ROD WITH SPRING PIN HOLE. INSERT SPRING PIN (PP) AND TAP WITH HAMMER UNTIL FLUSH WITH SURFACE. SCREW WEIGHT STACK BOLT (SS) INTO WEIGHT STACK TOP PLATE (X).
  • Page 17 WEIGHT STACK ASSEMBLY LEAN WEIGHT STACK RODS OUT SLIGHTLY AND BEGIN INSTALLING WEIGHT STACK PLATES (V), USING TWO OUTER HOLES ON EACH WEIGHT STACK PLATE. SLIDE EACH WEGIHT STACK DOWN BEFORE INSTALLING THE NEXT. THERE ARE 19 WEIGHT STACK PLATES.
  • Page 18 WEIGHT STACK ASSEMBLY INSTALL TOP WEIGHT PLATE ASSEMBLY USING TWO OUTER HOLES OVER WEIGHT STACK RODS. SLIDE DOWN AND INSERT SELECTOR ROD INTO WEIGHT PLATE STACK.
  • Page 19 WEIGHT STACK ASSEMBLY ROTATE WEIGHT STACK RODS UP TOWARDS THE UPPER PULLEY ASSEMBLY. INSTALL M10 x 20MM BOLTS (II) INTO TOP OF WEIGHT STACK RODS.
  • Page 20 UPPER CABLE INSTALLATION BOTH CABLES ARE THE SAME LENGTH. STARTING WITH THE CABLE END WITHOUT THE BALL, INSERT CABLE INTO FRONT OPENING OF THE UPPER PULLEY FRAME AND FEED IT TOWARDS THE BACK. PULL CABLE END OUT THROUGH REAR OPENING.
  • Page 21 UPPER CABLE INSTALLATION (BB) INSERT 3-1/2” PULLEY INTO FRONT OPENING OF UPPER PULLEY FRAME AND INSTALL USING THE M10 x 70MM BOLT (GG), PULLEY BUSHINGS (CC), AND M10 LOCKNUTS (OO). REPEAT FOR MIDDLE PULLEY.
  • Page 22: Floating Pulley Assembly

    FLOATING PULLEY ASSEMBLY ASSEMBLE THE FLOATING PULLEY ASSEMBLY USING THE 4-1/2” PULLEYS (AA), THE PULLEY FLANGES (Q), THE M10 x 45MM BOLTS (HH), THE M10 FLAT WASHERS (MM), AND THE M10 LOCKNUTS (OO).
  • Page 23 UPPER CABLE INSTALLATION UPPER PULLEY FRAME REMOVED FOR CLARITY INSTALL UPPER CABLE AROUND TOP PULLEY OF FLOATING PULLEY ASSEMBLY AND THEN OVER 3-1/2” PULLEY (BB). INSERT 3-1/2” PULLEY INTO UPPER PULLEY FRAME (T) AND FASTEN WITH M10 x 70MM BOLT (GG), PULLEY BUSHINGS (CC), M10 WASHERS (MM), AND M10 LOCKNUT (OO).
  • Page 24 UPPER CABLE INSTALLATION CONNECT END OF CABLE TO WEIGHT STACK BOLT USING SNAP HOOK (DD).
  • Page 25 LOWER CABLE INSTALLATION KEEPER BAR STARTING WITH THE CABLE END WITHOUT THE BALL, INSERT CABLE UNDER 3-1/2” PULLEY ON SEAT FRAME. MAKE SURE THAT CABLE IS ABOVE KEEPER BAR ON BOTTOM OF PULLEY FRAME (SEE INSET PICTURE)
  • Page 26 LOWER CABLE INSTALLATION INSTALL THE 3-1/2” PULLEY (BB) INTO THE PULLEY FLANGES ON THE SEAT SUPPORT TUBE (L) USING THE M10 x 45MM BOLT (HH), M10 WASHERS (MM), AND M10 LOCK NUT (OO).
  • Page 27 LOWER CABLE INSTALLATION FEED CABLE THROUGH OPENINGS IN SEAT SUPPORT, HOLD-DOWN SUPPORT, AND FRONT SUPPORT. INSTALL CABLE AROUND 4-1/2” LOWER PULLEY, UP AND AROUND BOTTOM PULLEY OF FLOATING PULLEY ASSEMBLY AND DOWN TO MOUNTING FLANGE AT BOTTOM OF FRONT SUPPORT. ATTACH SNAP HOOK TO END OF CABLE AND ATTACH TO MOUNTING FLANGE.
  • Page 28 LAT BAR INSTALLATION ATTACH LAT BAR TO UPPER CABLE WITH SNAP HOOK. MOVE TO CRADLE WHEN NOT IN USE. LOW ROW BAR INSTALLATION ATTACH LOW ROW BAR TO LOWER CABLE WITH 2 SNAP HOOKS AND CHAIN. YOU CAN ALSO USE THIS CHAIN ON THE HIGH PULLEY TO DO TRICEP EXERCISES.
  • Page 29 WEIGHT STACK PIN INSTALLATION INSERT WEIGHT STACK PIN (RR) INTO DESIRED SETTING ON WEIGHT STACK.
  • Page 30: Safety Notice

    SAFETY NOTICE WARNING: THE USER OF THIS WEIGHT EQUIPMENT ASSUMES THE POSSIBILITY OF INJURY BY EXERCISING ON THIS EQUIPMENT. THE POSSIBILITY OF RISK CAN BE REDUCED BY ALWAYS FOLLOWING THESE SIMPLE RULES: 1) BEFORE BEGINNING ANY EXERCISE PROGRAM, CONSULT YOUR DOCTOR FOR A COMPLETE PHYSICAL EXAMINATION AND SUGGESTED EXERCISE PROGRAM SPECIFIC FOR YOU.
