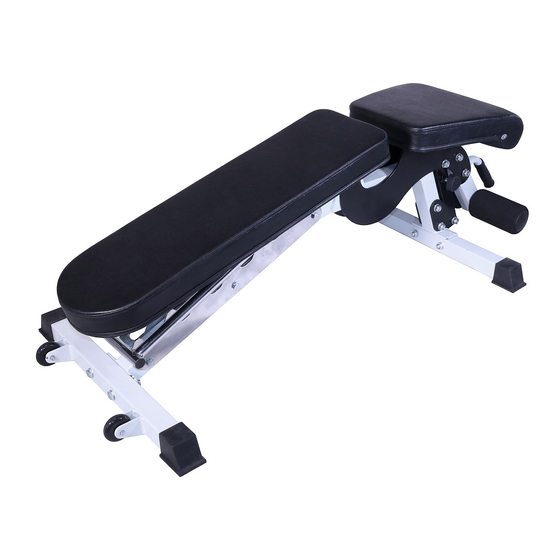

DF9800
FLAT/INCLINE/DECLINE BENCH
Assembly Manual
(888) 258-0533
FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY
*NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DF9800 and is the answer not in the manual?

Questions and answers

Summary of Contents for Deltech Fitness DF9800

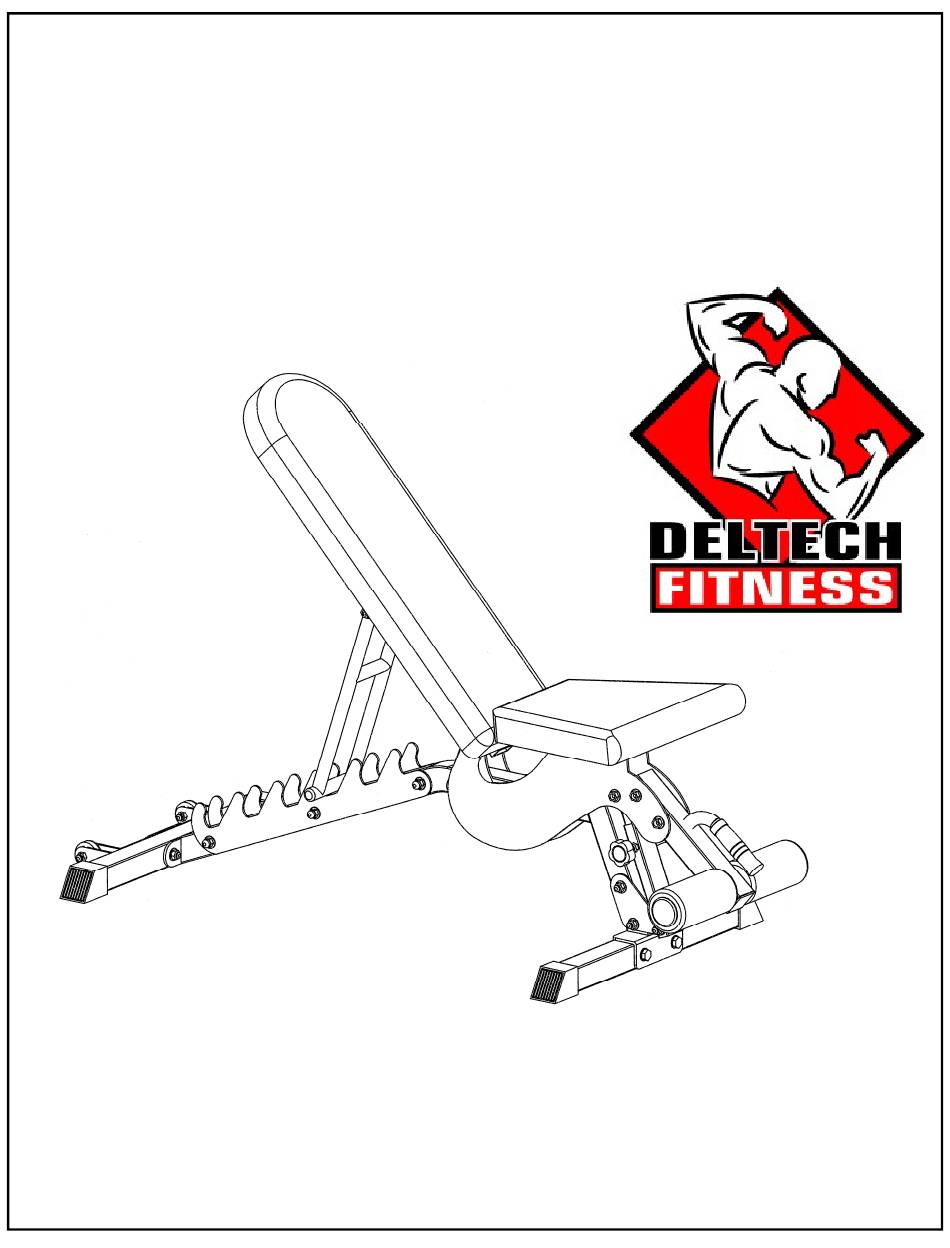

  • Page 1 DF9800 FLAT/INCLINE/DECLINE BENCH Assembly Manual (888) 258-0533 FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 2: Box Contents

    BOX CONTENTS REAR FOOT FRONT FOOT FRAME QTY 1 QTY 1 QTY 1 BACKREST MOUNT LEG HOLDDOWN ADJUSTMENT SUPPORT QTY 1 TUBE QTY 1 QTY 1 SEAT ADJUSTMENT TELESCOPING LEFT HAND BASE TUBE SEAT FLANGE QTY 1 QTY 1 QTY 1...
  • Page 3 BOX CONTENTS RIGHT HAND ADJUSTMENT ROLLER TUBE SEAT FLANGE LADDER QTY 1 QTY 1 QTY 2 CLAMP PLATE ADJUSTMENT FLANGE QTY 2 SEAT PAD QTY 2 QTY 1 BACKREST PAD ROLLER PADS QTY 1 QTY 2...
  • Page 4 QTY 1 RECTANGLE CAP HANDLE GRIP M12 X 50MM BOLT MUSHROOM CAP QTY 2 QTY 1 QTY 2 QTY 2 *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
  • Page 5: Safety Notice

    SAFETY NOTICE WARNING: THE USER OF THIS WEIGHT EQUIPMENT ASSUMES THE POSSIBILITY OF INJURY BY EXERCISING ON THIS EQUIPMENT. THE RISK OF INJURY CAN BE REDUCED BY ALWAYS FOLLOWING THESE SIMPLE RULES: 1) BEFORE BEGINNING ANY EXERCISE PROGRAM, CONSULT YOUR DOCTOR FOR A COMPLETE PHYSICAL EXAMINATION AND SUGGESTED EXERCISE PROGRAM SPECIFIC FOR YOU.
  • Page 6: Frame Assembly

    TOOLS REQUIRED: (NOTE: THE NUTS USED ON THIS BENCH ARE METRIC WRENCHES OR SOCKET SET LOCK NUTS, THIS MEANS YOU MUST TIGHTEN THEM DOWN PAST THE PLASTIC Some components may be pre-installed INSERT.) PLEASE SEE BACK PAGE FOR MORE INFORMATION from the factory START BY INSTALLING RUBBER SHOES “HH”...
  • Page 7 ATTACH ADJUSTMENT LADDERS “L” TO EACH SIDE OF THE FRAME USING M12 x 70MM BOLT “AA”, M12 WASHERS “BB”, AND M12 LOCKNUT “CC”. INSTALL ADJUSTMENT FLANGES “N” TO FRAME USING M12 x 70MM BOLTS “AA”, M12 WASHERS “BB”, AND M12 LOCK NUTS “CC”. ADJUSTMENT LADDER INSTALLATION...
  • Page 8 INSTALL ROUND CAPS “MM” INTO BOTH ENDS OF ADJUSTMENT SUPPORT “D”. INSTALL RECTANGLE CAPS “LL” INTO BOTH ENDS OF BACKREST SUPPORT “F” INSTALL ADJUSTMENT SUPPORT “D” TO BACKREST MOUNT “F’ USING M12 x 150MM BOLT “DD”, M12 WASHERS “BB”, AND M12 LOCK NUT “CC”. TIGHTEN NUT SECURELY, BUT MAKE SURE THAT ADJUSTMENT SUPPORT PIVOTS FREELY.
  • Page 9 INSTALL BACKREST FRAME ASSEMBLY AND LEFT AND RIGHT HAND SEAT FLANGES “I” AND “J” TO FRAME USING M12 x 70MM BOLTS “AA”, M12 WASHERS “BB”, AND M12 LOCK NUTS “CC”. TIGHTEN NUT SECURELY, BUT MAKE SURE THAT BACKREST FRAME PIVOTS FREELY.
  • Page 10 YOU WILL NEED TO LOOSEN THIS BOLT TO ALLOW TELESCOPING TUBE TO SLIDE IN INSTALL SQUARE CAP “MM” INTO BOTTOM OF SEAT ADJUSTMENT BASE “G”. SLIDE TELESCOPING TUBE “H” INTO THE SEAT ADJUSTMENT BASE “G”. (YOU WILL NEED TO LOOSEN BOLT TO ALLOW TELESCOPING TUBE TO SLIDE IN. AFTER TELESCOPING TUBE IS INSTALLED, RETIGHTEN BOLT.) SCREW IN PULL-PIN “GG”...
  • Page 11 INSTALL THE TELESCOPING TUBE ASSEMBLY TO THE SEAT FLANGES AT THE TOP AND THE ADJUSTMENT FLANGES ON THE BOTTOM USING M12 x 70MM BOLTS “AA”, M12 WASHERS “BB”, AND M12 NUTS “CC”. TELESCOPING TUBE INSTALLATION...
  • Page 12: Seat Installation

    ATTACH SEAT PAD “O” TO THE SEAT FLANGES USING M8 x 25MM BOLTS “EE” AND M8 WASHERS “FF”. SEAT INSTALLATION...
  • Page 13 SLIDE ROLLER TUBE “K” INTO LEG HOLDER TUBE “E”. SLIDE ROLLER PADS “Q” ONTO ROLLER TUBE ON EACH END. INSERT MUSHROOM CAPS “OO” ONTO ROLLER TUBE AND INSTALL WITH RUBBER MALLET. SLIDE HANDLE GRIP “PP” ONTO HANDLE OF LEG HOLDER TUBE. INSTALL LEG HOLDER TUBE “E”...
  • Page 14: Wheel Installation

    USE M12 x 50MM BOLTS “NN” AND M12 NUTS “CC” TO ATTACH WHEELS “JJ” TO THE BACK FOOT. WHEEL INSTALLATION...
  • Page 15 THE LOCKNUT GUIDE IF YOUR WEIGHT EQUIPMENT FEELS WOBBLEY AND UNSAFE ALL DELTECH FITNESS IT COULD BE BECAUSE YOU DO PRODUCTS COME WITH NOT HAVE YOUR LOCKNUTS LOCKNUTS. LOCKNUTS ARE TIGHT ENOUGH. LOCKNUTS CAN NUTS WITH A SPECIAL PLASTIC NOT BE TIGHTENED ALL THE PIECE PRESSED INTO THE TOP WAY BY HAND.
