Digital Cylinder AX (Z5) Modularity
1. Allmänna säkerhetsanvisningar
Signalord: Eventuella omedelbara effekter av bristande efterlevnad
VARNING: Död eller allvarlig skada (möjligt, men osannolikt)OBS: Skador på
egendom eller fel, INFO: Låg eller ingen
VARNING
Tillgång spärrad
Felaktigt installerade och/eller programmerade komponenter kan leda till
att dörrar spärras. SimonsVoss Technologies GmbH ansvarar inte för konse-
kvenserna av felaktig installation såsom spärrat tillträde till skadade perso-
ner eller personer i risksituationer, materiella skador eller andra typer av ska-
dor.
Blockerad åtkomst genom manipulering av produkten
Om du ändrar produkten på egen hand kan fel uppstå och åtkomst via en
dörr kan blockeras.
 Ändra endast produkten vid behov och endast på det sätt som beskrivs i
dokumentationen.
OBS
Skada på grund av vätskor
Den här produkten innehåller elektroniska och/eller mekaniska komponenter
som kan skadas av alla typer av vätskor.
 Låt inte elektroniken komma i kontakt med vätskor.
Skada på grund av aggressiva rengöringsmedel
Ytan på den här produkten kan skadas om olämpliga rengöringsmedel an-
vänds.
Använd endast rengöringsmedel som lämpar sig för plast- och metally-

tor.
INFO
Avsedd användning
SimonsVoss-produkter är uteslutande avsedda för öppning och stängning av
dörrar och liknande.
Använd inte SimonsVoss-produkter för andra syften.

Kvalifikationer krävs
Installation och idrifttagning kräver specialiserad kunskap.
 Endast utbildad personal får installera och driftsätta produkten.
Ändringar eller teknisk vidareutveckling kan inte uteslutas och kan komma
att genomföras utan föregående meddelande om detta.
Den tyska språkversionen är den ursprungliga bruksanvisningen. Andra språk
(utarbetande på kontraktsspråket) är översättningar av originalinstruktioner-
na.
Läs och följ alla installations-, installations- och driftsinstruktioner. Skicka
dessa instruktioner och alla underhållsinstruktioner till användaren.
2. Produktspecifika säkerhetsanvisningar
VARNING
Störning i antipanikfunktionen på grund av otillåten manipulation
Digital Cylinder AX har en fast monterad antipanikmodul i antipanikvarianten
och är längdmodulärt begränsad: Utsida valfritt, insida från 50 mm och halv-
cylinder från 50 mm.
1. Försök inte demontera antipanikmodulen eftersom den då kan skadas.
2. Genomför ett antipanikfunktionstest efter varje ombyggnad.
SE
1. Allmänna säkerhetsanvisningar
3. Tillbehör och verktyg
3.1 Längdmodularitet

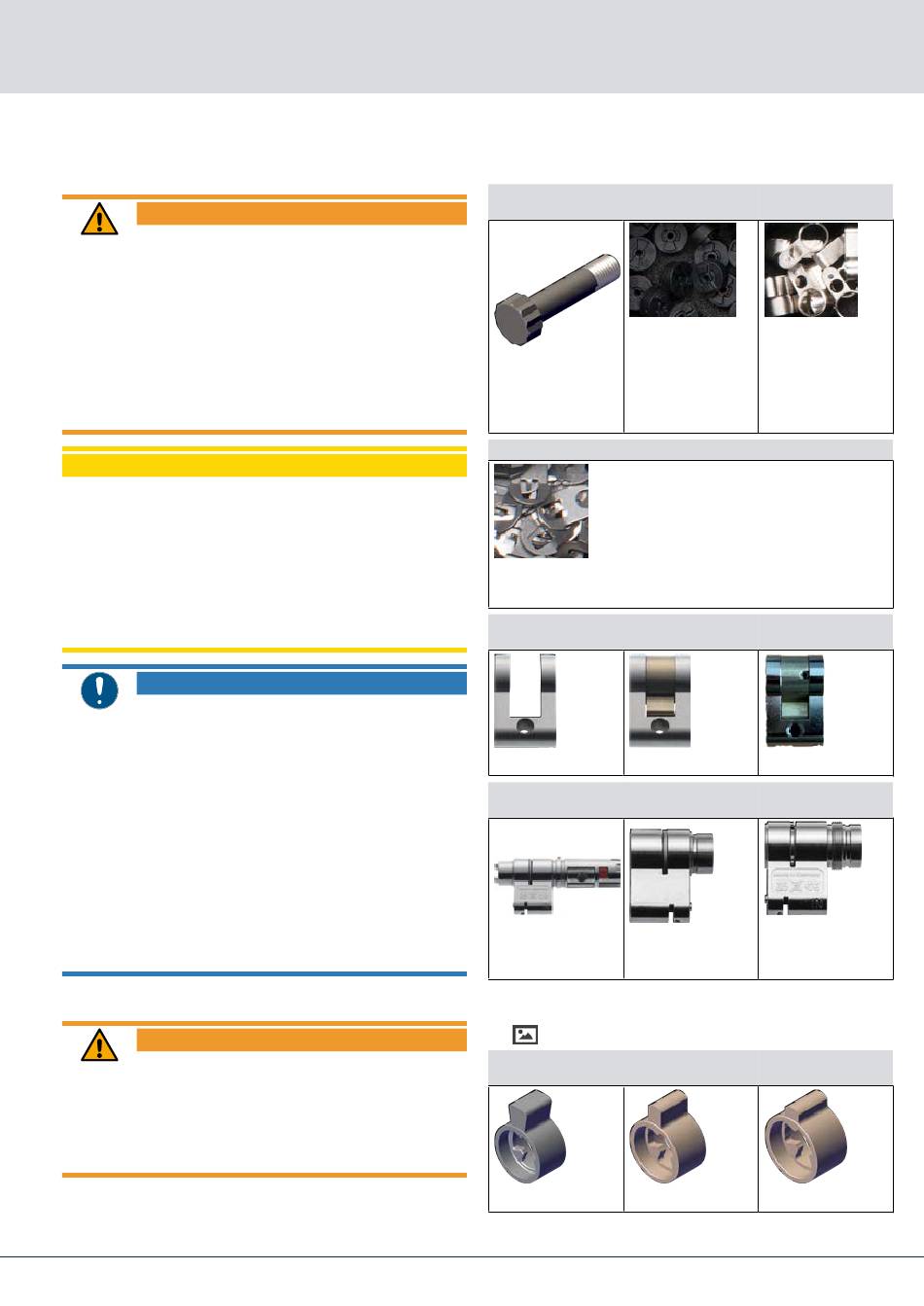

Profilcylindern kan förlängas och förkortas med följande delar:
Kärnförlängning av pro-
Förlängningsbult
filen
Z5.CORE.05:

5 mm
Z5.BOLT.XX

 Z5.CORE.10:
(XX=önskad
10 mm
grundlängd)
Z5.CORE.20:

20 mm
Klämma
Z5.CLAMPS

En sats innehåller 50 stycken.
Halvcylindermellan-
Cylindermellanstycke
stycke
Z5.CNT.EU Z5.CNT.HZ
 
Blindprofil insida utan
Knoppfäste insida
knopp
Z5.PR.IN

För variant .OK
Z5.PR.OK


3.2 Medbringare

Det finns dessutom olika medbringare att välja mellan:
1
Medbringare PM1
Medbringare standard
(lång)
Z5.CAM.WP Z5.CAM.PM1
 
Profilförlängning
Z5.PROFILE.05:

5 mm
 Z5.PROFILE.10:
10 mm
Z5.PROFILE.20:

20 mm
Halvcylindermellan-
stycke med multispärr
Z5.CNT.HZ.MR

Knoppfäste för glas-
dörrsknopp
Profillängd 30 mm
(förlängningsbar)
Z5.PR.GD

Medbringare PM2
(kort)
Z5.CAM.PM2

69 / 76
