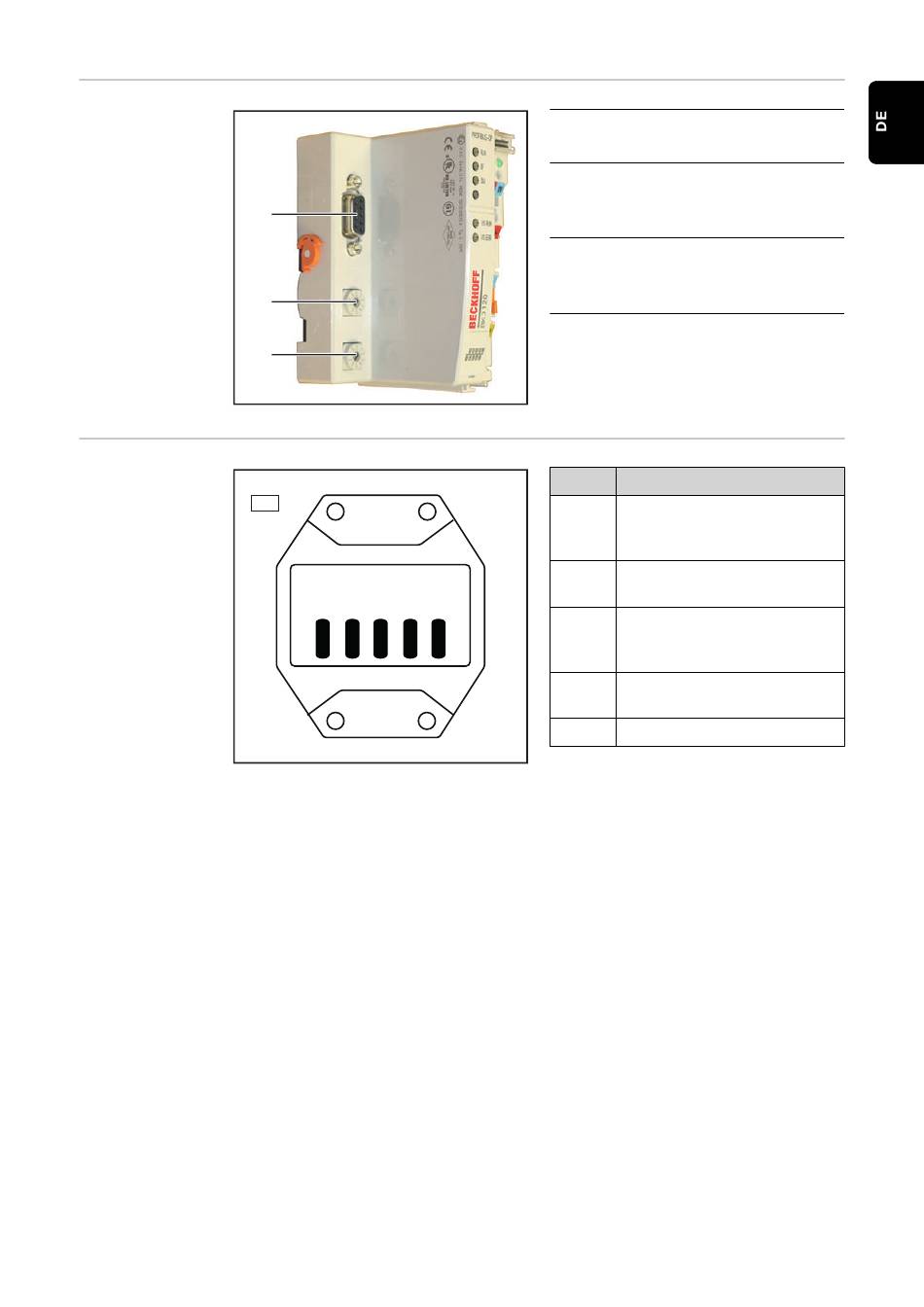

Anschlüsse am
Feldbus-Koppler
(1)
(2)
(3)
Steckerbelegung
für Anschluss
-X4
Versorgung +24
V AIDA
1 2 3 4 5
(1) Anschluss Profibus
9-poliger D-Sub Stecker
(2) Oberer Dreh-Wahlschalter
zum Einstellen der Einer-Stelle
der Adresse
(3) Unterer Dreh-Wahlschalter
zum Einstellen der Zehner-Stel-
le der Adresse
Pin Belegung
1 +24 V Spannungsversor-
gung
für den Feldbus-Koppler
2 0 V Spannungsversorgung
für den Feldbus-Koppler
3 +24 V Spannungsversor-
gung
für die I/O-Klemmen
4 0 V Spannungsversorgung
für die I/O-Klemmen
5 -
7
