ITALIANO

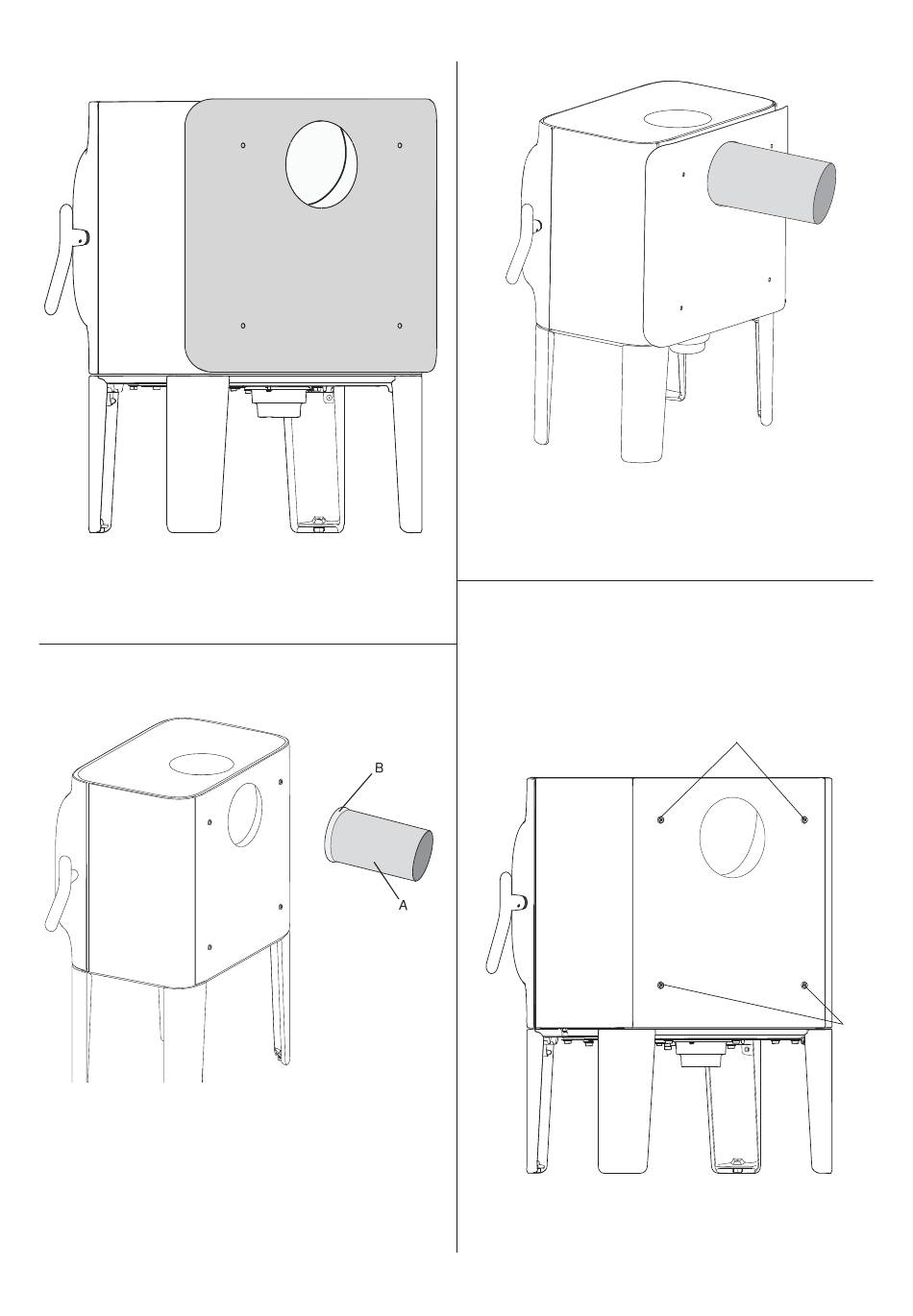

Fig. 28
12. Agganciare nuovamente la piastra di convezione al
prodotto e fi ssare utilizzando le stesse quattro viti.
Fig. 29
13. Posizionare la guarnizione (B) sul bordo del condotto di
scarico fumi (A).
76
Fig. 30
14. Inserire il condotto di scarico fumi nello scarico posteriore.
Nota: è importante che
completamente sigillati. Eventuali fuoriuscite d'aria potrebbero
impedirne il corretto funzionamento.
Prodotto senza piastra di convezione
Nota: se non utilizzate una piastra di convezione, il
prodotto avrà diverse condizioni di impostazione (vedere
fi g. 1).
Fig. 31
1. Se non utilizzate la piastra di convezione nella camera di
combustione, avvitate nuovamente le quattro viti (A) in
posizione.
tutti i giunti/condotti siano
A
A
