ESPAÑOL
4.5 Instalación de tubo de humos con
salida por la parte posterior
El producto se suministra de fábrica con la salida de humos en
la parte superior. Si necesita que el tubo de humos vaya en la
parte posterior, realice los pasos siguientes:

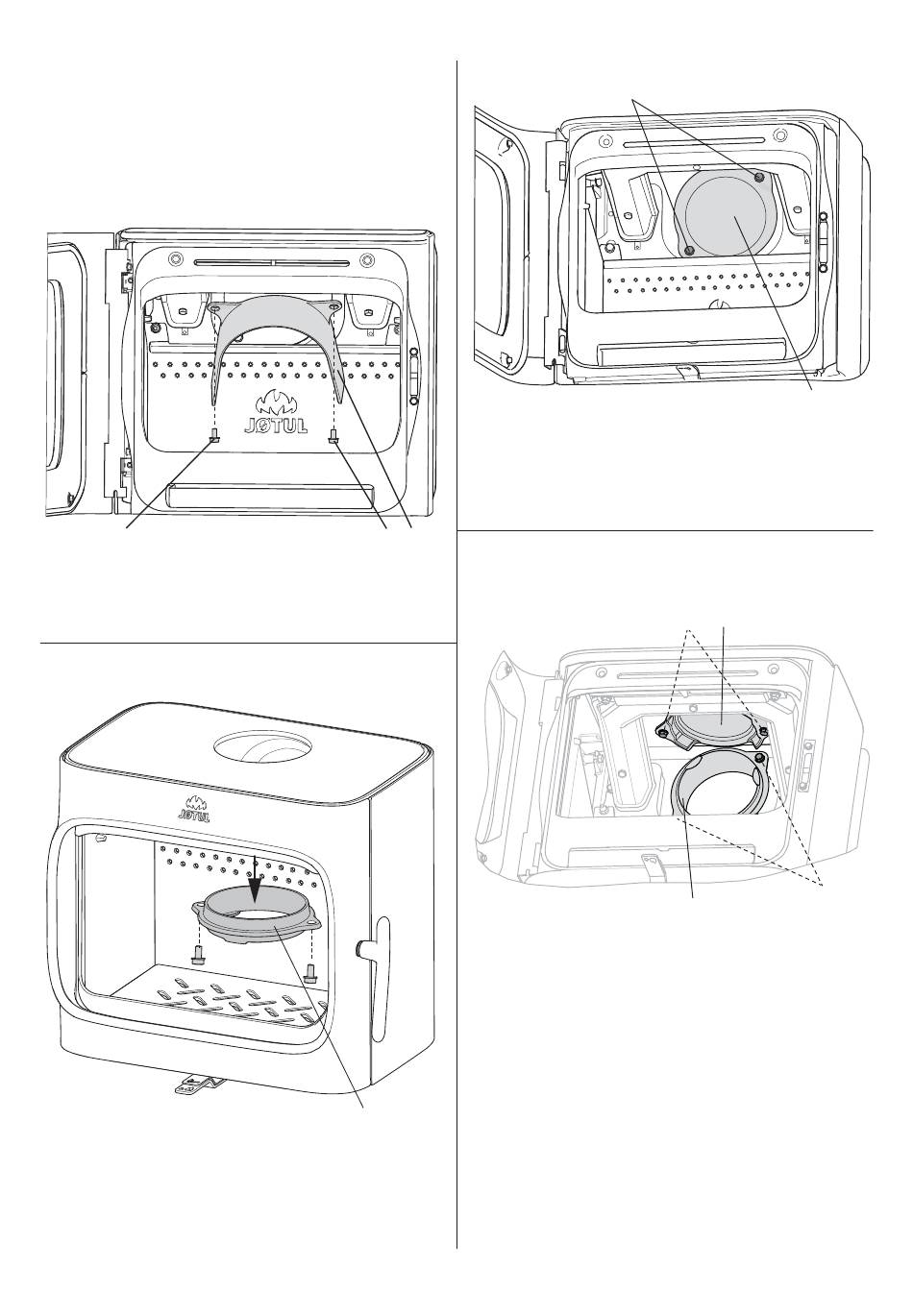

Fig. 20
B
1. Coloque el producto en la posición correcta. Consulte la fi g. 1.
2. Quite los tornillos (B) y extraiga el defl ector de escape (A).
Fig. 21
3. Desmonte el conector para tubo de humos de la parte
superior (A) quitando los tornillos.
54
Fig. 22
4. Quite los tornillos (B) y extraiga la tapa (A) de la salida
posterior desde dentro de la cámara de combustión.
B A
Fig. 23
5. Sujete el conector para tubo de humos (A) a la salida
posterior con los dos tornillos (C) desde dentro de la
cámara de combustión.
6. Monte la tapa (B) en la salida superior con los dos tornillos
(D) desde dentro de la cámara de combustión.
7. Monte el defl ector de escape (fi g. 20 A).
