FRANCAIS
7.2 Remplacement de la vitre et des
joints de la porte

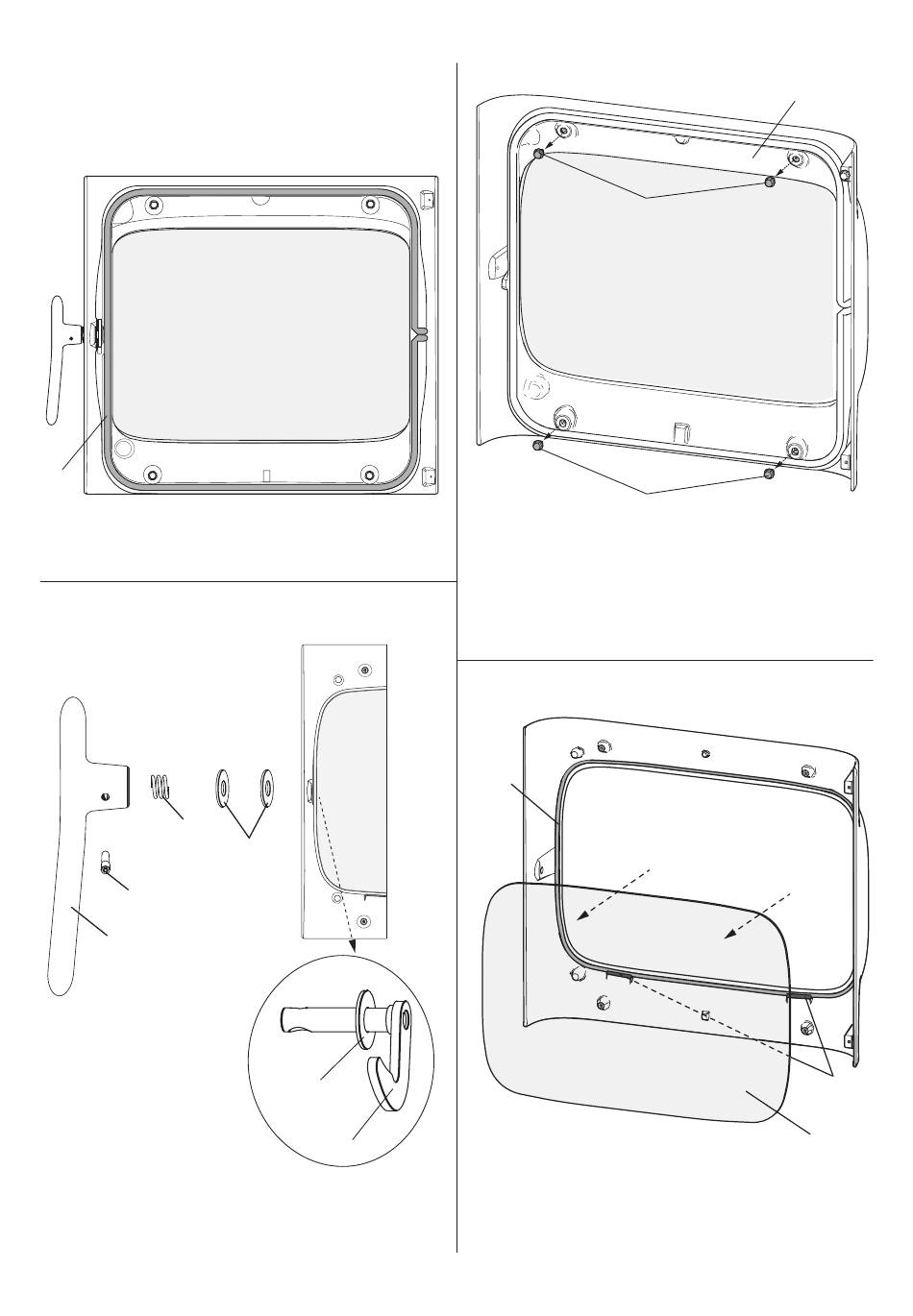

Fig. 35
A
1. Retirer le joint (A) placé sur le côté intérieur de la porte,
nettoyer la rainure du joint et coller un joint neuf.
Fig. 36
C
B
A
2. Desserrer la vis (B) et retirer la poignée (A).
3. Retirer le ressort (C) et les deux rondelles (D).
4. Retirer le crochet de porte (E) et la rondelle (F).
40
D
F
E
Fig. 37
A
A
5. Si un joint de vitre ou une vitre doivent être remplacés,
retirer d'abord la poignée de porte (voir pos. 2-4).
6. Dévisser le support de vitre (B) maintenu à l'aide de 4 vis
(A). Remarque : La vitre dans la porte n'est pas serrée.
Veiller à ne pas heurter la vitre lorsque le support de vitre
est desserré.
Fig. 38
B
7. Retirer la vitre (A) délicatement. Retirer les joints (B) et
(C), et nettoyer les rainures des joints.
8. Coller de nouveaux joints.
B
C
A
