Rejilla de protección apta para
deshollinador
Nota: Si se conecta una chimenea de acero a la salida de la
parte superior, hay que montar una rejilla de protección apta
para deshollinador en la salida de la parte superior (accesorios
opcionales).
4.4 Instalación de tubo de humos con
salida por la parte superior
El producto se suministra de fábrica con la salida de humos
en la parte superior.

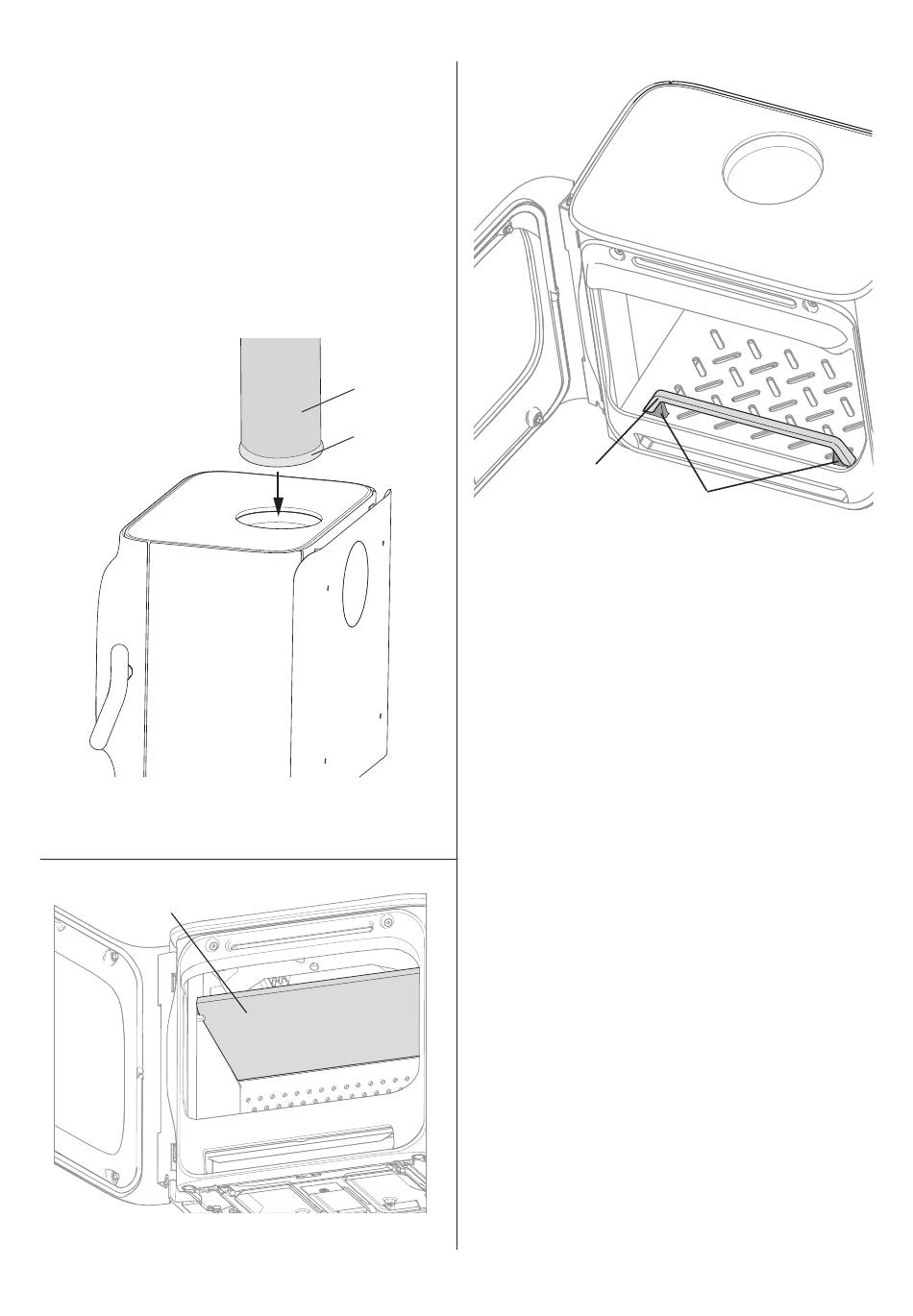

Fig. 17
1. Introduzca el tubo de humos (A) por la placa superior y
ajústelo a la salida de humos superior.
2. Coloque una junta (B) para garantizar la estanqueidad.
Fig. 18
A
3. Coloque la placa defl ectora (A) como se muestra en la fi gura.
Fig. 19
A
B
4. Coloque la barra sujetaleños (A) en los salientes (B).
ESPAÑOL
A
B
