ESPAÑOL
4.2 Instalación - Jøtul F 305 con base

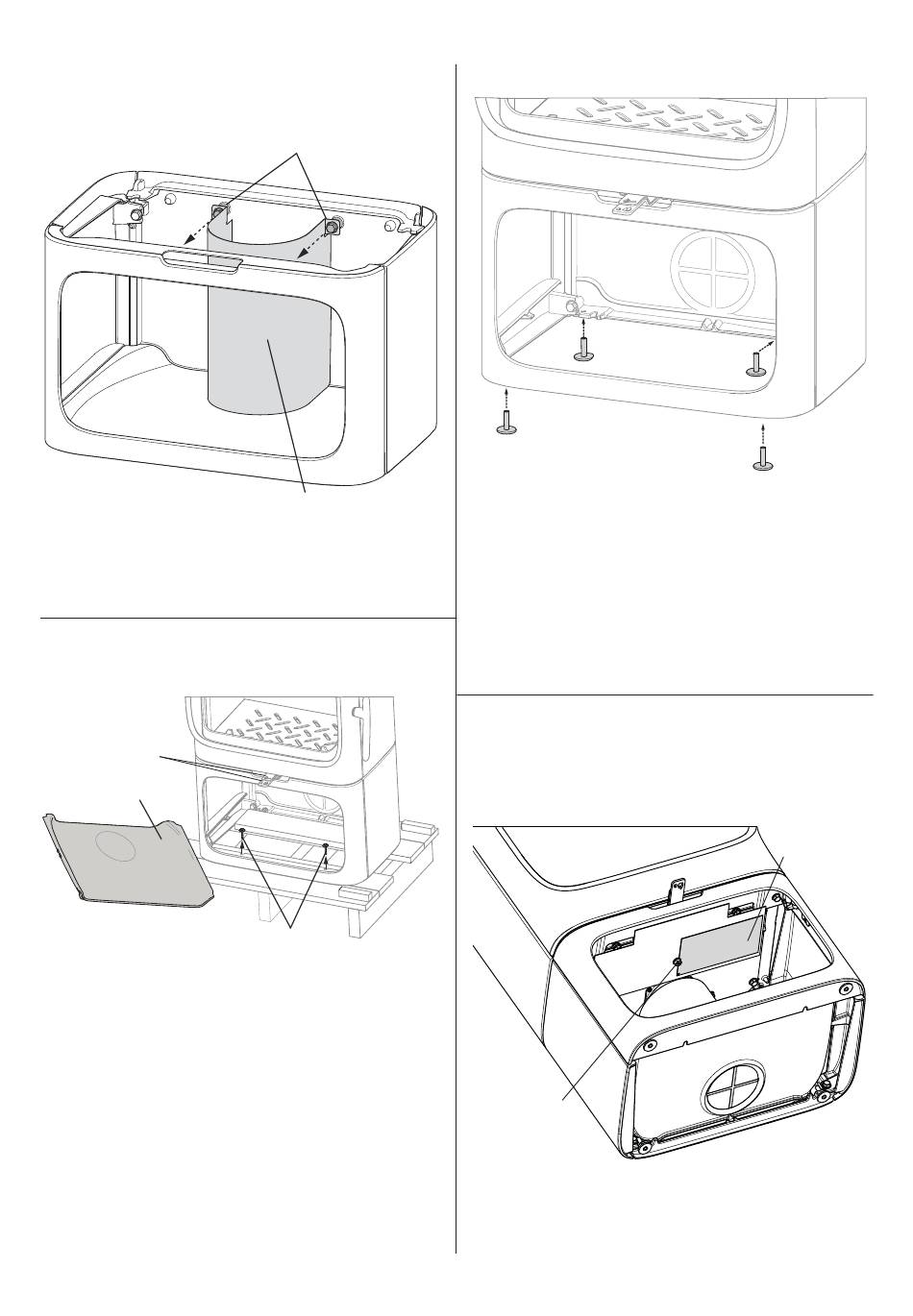

Fig. 7
1. Desmonte la tapa de la toma de aire exterior (A) quitando
los tornillos (B).
Fig. 8
C
A
2. Saque los guantes del cajón cenicero.
3. Saque la placa defl ectora, la bandeja recogeceniza y la
bolsa de tornillos de la cámara de combustión.
4. Compruebe que los mandos de regulación (C) se mueven
sin problemas.
5. Levante la placa inferior (A) sujetándola por la esquina
delantera izquierda. Extráigala inclinándola de un lado.
6. Quite los cuatro tornillos de transporte (B) que sujetan la
estufa al palé de madera.
7. Baje la estufa del palé y colóquela (consulte la fi g. 1).
50
B
A
B
Fig. 9
8. Ajuste la base con los tornillos de ajuste de la altura. Utilice
para ello la llave hexagonal que encontrará en la bolsa de
tornillos. Nota: Tenga en cuenta la altura de la plancha
de suelo.
9. Si el tubo de humos y la toma de aire exterior van a ir en
la parte trasera de la estufa, haga en la pared las marcas
correspondientes (consulte la fi g. 1).
10. Si el tubo de humos y/o la toma de aire exterior van a ir en
la parte trasera de la estufa, separe la estufa de la pared y
prepare las conexiones.
Chapa de homologación
Jøtul F 305 con base
Fig. 10
B
1. Saque la chapa de homologación (A) del cajón cenicero
y sujétela con la tuerca (B) como se muestra. Apriete la
tuerca con los dedos exclusivamente. Nota: No corte el
alambre utilizado para sujetar la chapa.
A
