ISOMETER® isoGEN423
Menü-Übersicht
Messwertanzeige
Measurement display
R [k ]
C [µF]
U L1 L2 [V]
U L1 [V]
U L2 [V]
R [%]
U R [k ]
Parameter
Ansprechwerte abfragen und einstellen
Fehlerspeicher, Alarmrelais und Schnittstelle konfigurieren
Verzögerungszeiten und Selbsttestzyklus einstellen
Gerätesteuerung parametrieren
Software-Version abfragen
Historienspeicher abfragen und löschen
Zur nächsthöheren Menüebene bewegen

Technische Daten

()* = Werkseinstellung
Isolationskoordination nach IEC 60664-1/IEC 60664-3
Bemessungsspannung ................................................................... 400 V
Überspannungskategorie .....................................................................III
Versorgungsspannung
Versorgungsspannung U .....................AC 100...240 V / DC 24...240 V
s
Toleranz von U ................................................................−30...+15 %
s
Frequenzbereich U ............................................................... 47...63 Hz
s
Eigenverbrauch ..................................................................≤3 W, ≤9 VA
Überwachtes IT-System
Netznennspannung U ....................................3(N)AC, AC, DC 0...400 V
n
Toleranz von U ............................................................................+25 %
n
Frequenzbereich von U ................................................ DC, 35...460 Hz
n
6 isoGEN423_D00221_04_Q_DEEN / 11.2023
>
1.5 s
>
1.5 s
<
1 s
or
t > 5 Min.

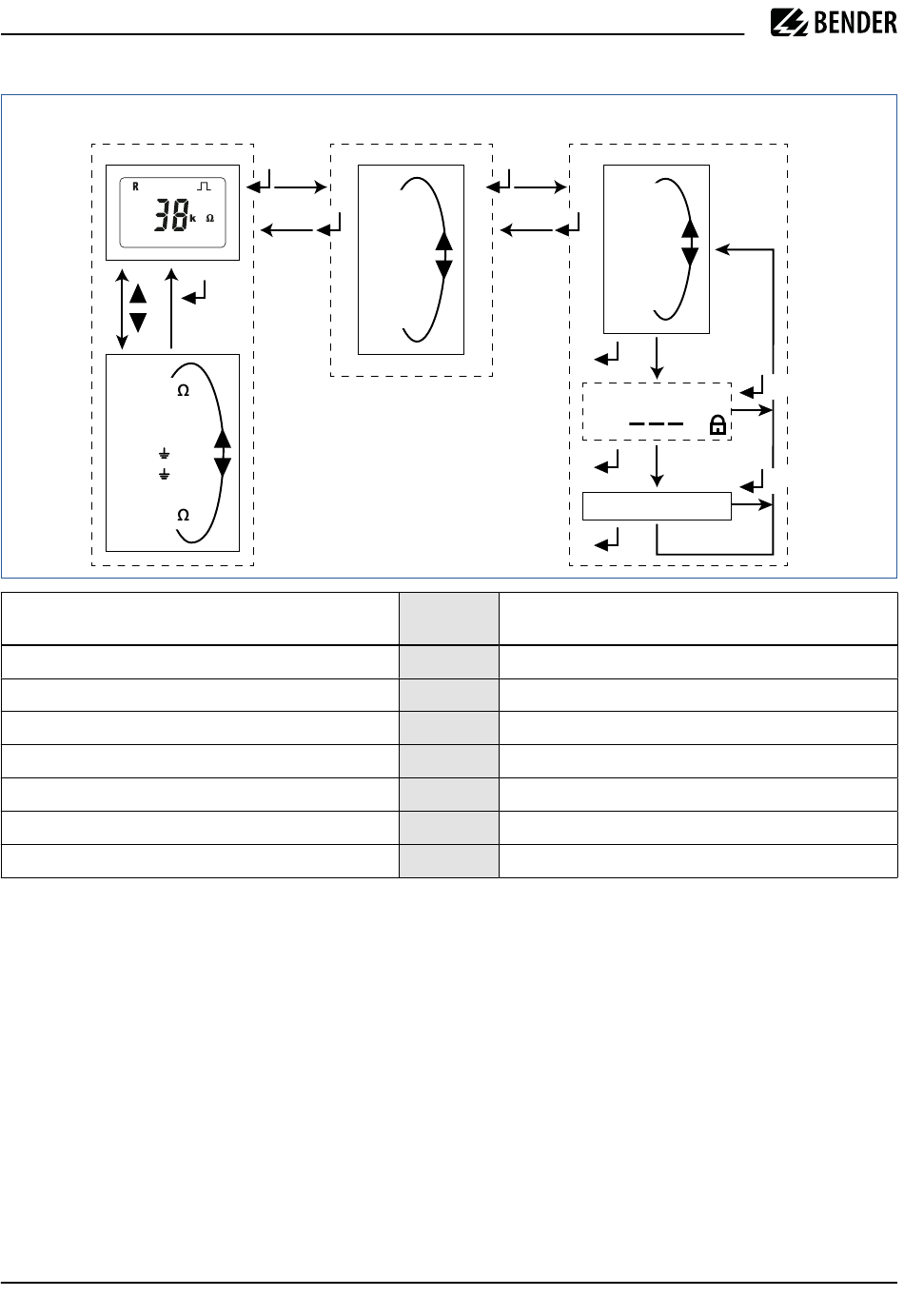

Menu overview

Menüauswahl
Menu selection
<
1 s
AL
>
out
t
SEt
InF
HiS
ESC
Menü/ Menu
AL Querying and setting response values
out Configuring fault memory, alarm relays and interface
t Setting delay times and self-test cycles
SEt Setting device control parameters
InF Querying software version
HiS
Querying and clearing the history memory
ESC
Going to the next higher menu level

Technical data

()* = Factory settings
Insulation coordination acc. to IEC 60664-1/IEC 60664-3
Rated voltage ................................................................................. 400 V
Overvoltage category ...........................................................................III
Supply voltage
Supply voltage U
Tolerance of U
Frequency range U
Power consumption ...........................................................≤3 W, ≤9 VA
Monitored IT system
Nominal system voltage U
Tolerance of U
Frequency range of U
Parametereingabe
Parameter selection
P
1
1.5 s . . .
P
n
ESC
<
1 s
<
1 s
<
1 s
Parameter
.................................AC 100...240 V / DC 24...240 V
s
.................................................................−30...+15 %
s
............................................................... 47...63 Hz
s
.............................3(N)AC, AC, DC 0...400 V
n
.............................................................................+25 %
n
.................................................. DC, 35...460 Hz
n
>
1.5 s
>
1.5 s
