Solution Solaire
1
2
3
DETAIL DESCRIPTION
4
SOOW
Ground
5
page www.lumec.com
Instructions d'Installation
Installation de systèmes solaires

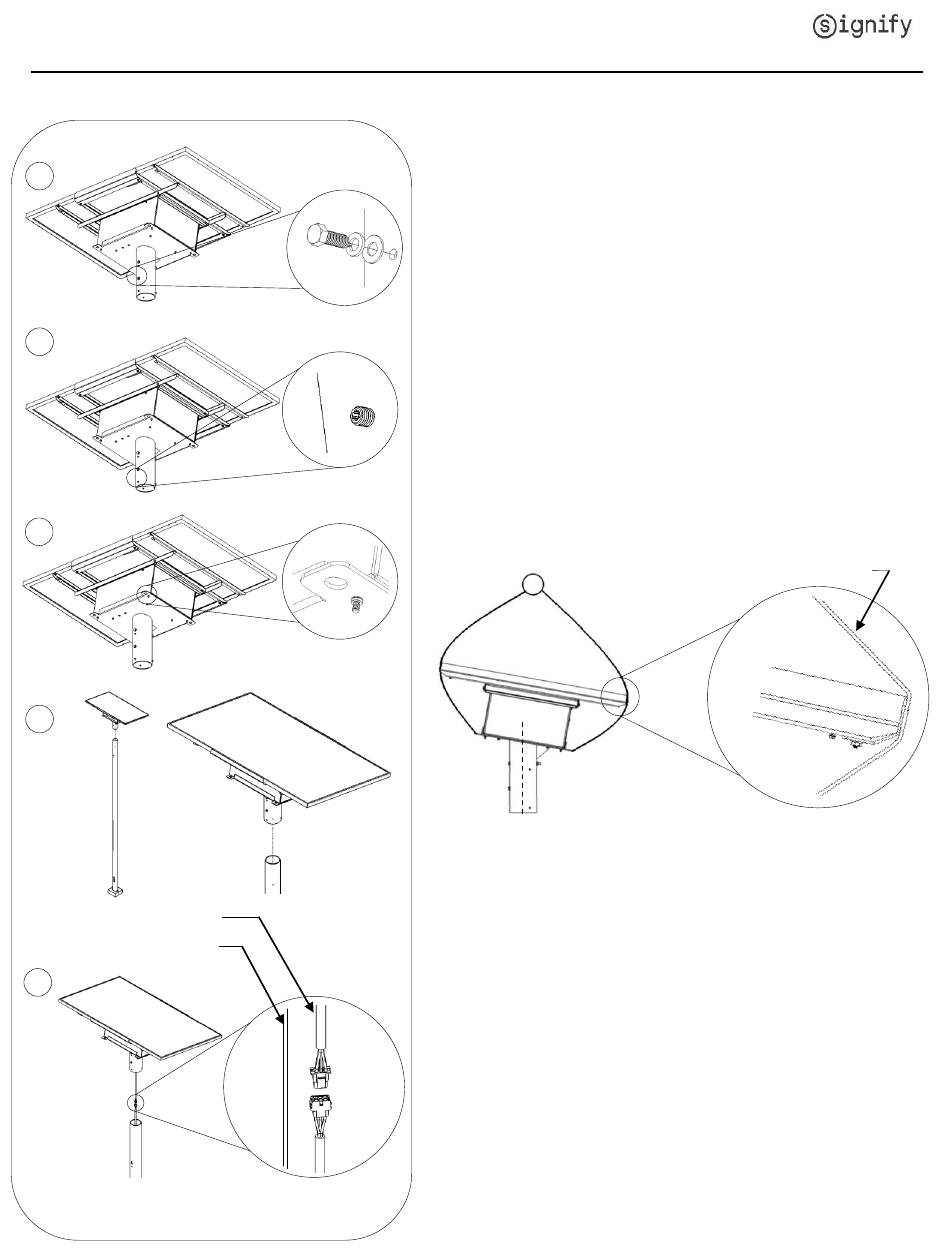

1. Retirez le boulon de blocage 3/8X 1", la rondelle de
blocage et la rondelle plate afin d'installer le tenon du
système solaire sur le poteau.
2. Desserrez les vis de pression (6) 3/8-16, 1/2'', pour
installer le tenon du système solaire sur le poteau.
3. Avec l'équipement approprié, fixez des sangles de levage
aux (4) œillets prévus à cet effet.
IMPORTANT : Réglez toujours les sangles de manière à ce que le
tenon reste vertical lorsque vous le soulevez afin de simplifier
l'installation sur le poteau. Assurez-vous que les sangles
reposent sur les protections des panneaux solaires de chaque
côté.
0°
IMPORTANT : Sécurisez le système avec un fil de guidage afin de
manipuler le système solaire en toute sécurité et de réduire les
risques de balancement.
4. Soulevez le système solaire au-dessus du poteau sans
endommager le panneau solaire.
5. Alignez le système solaire sur le poteau et placez-le en
douceur sur le poteau tout en effectuant la connexion du
câble SOOW et en laissant le fil de mise à la terre
descendre jusqu'à la base du poteau.
12NCs-Rx
Sangle
