Solution Solaire
5
6 7
8
4X Panneau 200W, 8X Panneau 325W
DETAIL DESCRIPTION
9
10
page www.lumec.com
Instructions d'Installation
REMARQUE : Retirez le film de protection du cadre du panneau
solaire avant l'installation.
IMPORTANT : Le panneau solaire est fragile. Ne jamais
installer le panneau solaire sur le sol à l'envers, cela pourrait
l'endommager. Manipulez toujours le panneau solaire avec
précaution.
ATTENTION : N'essayez pas d'installer le système solaire
dans des conditions venteuses.

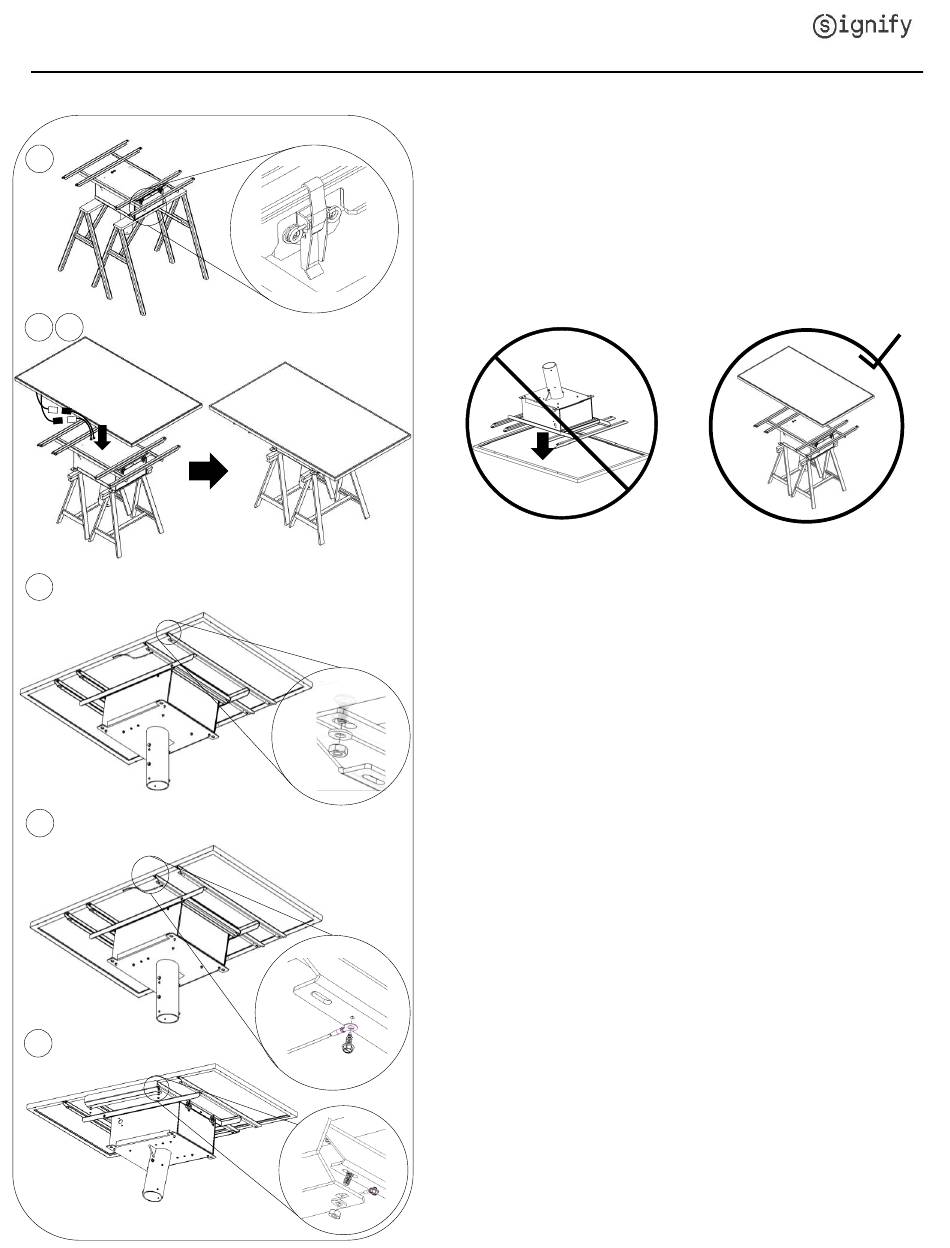

5. Fermez le couvercle du boîtier de la batterie à l'aide des 2
loquets.
6. Connectez les câbles (mâle et femelle) du panneau solaire
aux connecteurs (mâle et femelle) du boîtier de batterie
tout en plaçant le panneau sur le couvercle du boîtier de
batterie.
7. Fixez l'excédent de câble au cadre du panneau solaire à
l'aide d'un serre-câble en nylon.
8. Sécurisez le panneau solaire au cadre à l'aide de boulons
de carrosserie en acier inoxydable 1/4-20 X 5/8", de
rondelles et de contre-écrous en nylon en acier
inoxydable. Couple de serrage recommandé : 6,25 ft-lbs.
IMPORTANT : Réduisez la vitesse de l'outil électrique lors du
serrage des écrous avec insertion en nylon en acier inoxydable
afin de réduire la friction et d'éviter le grippage du filetage sur le
boulon en acier inoxydable.
9. Fixez le fil de mise à la terre du panneau solaire en vissant
la vis autotaraudeuse #8X1/2'' sur la borne du fil de mise à
la terre dans le trou du cadre du panneau solaire.
10. Sécurisez les (2) protecteurs de panneaux solaires au
cadre à l'aide de (4) boulons de carrosserie en acier
inoxydable 1/4-20 X 5/8", de rondelles et de contre-écrous
en nylon en acier inoxydable. Couple de serrage
recommandé : 6,25 ft-lbs.
