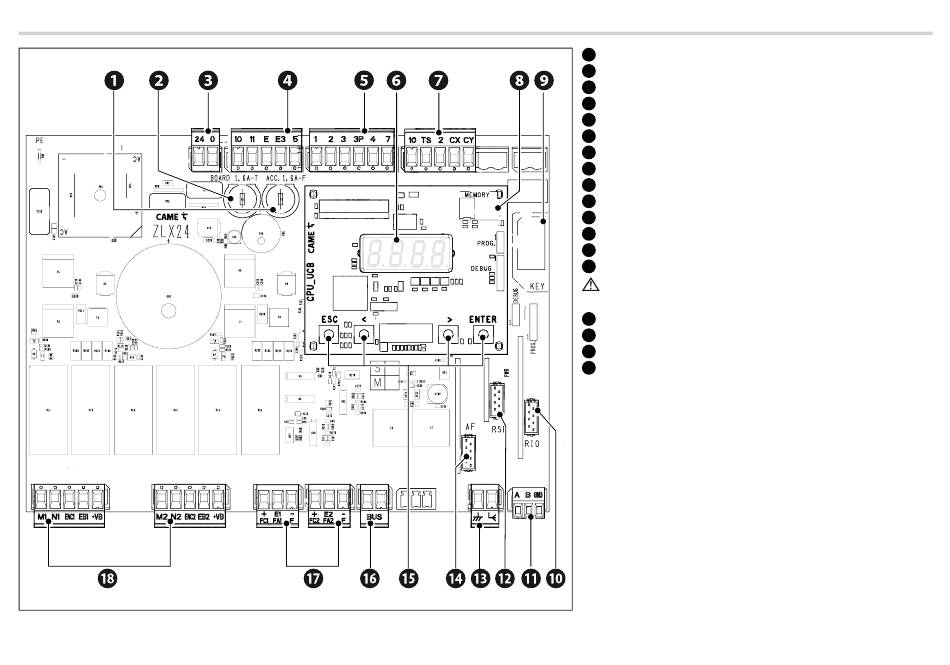

Descrizione componenti della scheda
2 - Manuale FA01796-IT - 04/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifi ca in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
1
Fusibile per gli accessori
2
Fusibile per la scheda elettronica
3
Morsettiera per l'alimentazione della scheda elettronica
4
Morsettiera per il collegamento dei dispositivi di segnalazione
5
Morsettiera per il collegamento dei dispositivi di comando
6
Display
7
Morsettiera per il collegamento dei dispositivi di sicurezza
8
Connettore per scheda Memory Roll
9
Connettore per CAME KEY*
10
Connettore per scheda RIO CONN*
11
Morsettiera per collegamento CRP**
12
Connettore per scheda RSE**
13
Morsettiera per il collegamento dell'antenna
14
Connettore per scheda radiofrequenza a innesto (AF)
Utilizzare solo AF43S o AF868 con numero disegno DIS29101 o
superiori.
15
Tasti per la programmazione
16
Morsettiera per dispositivi BUS*
17
Morsettiera per il collegamento dei micro di fi necorsa e/o encoder
18
Morsettiera per il collegamento del motoriduttore con encoder o con
interruttore di rallentamento ed elettroserratura
(*) Non utilizzabile
(**) Non utilizzabile per ricambio ZL19N
