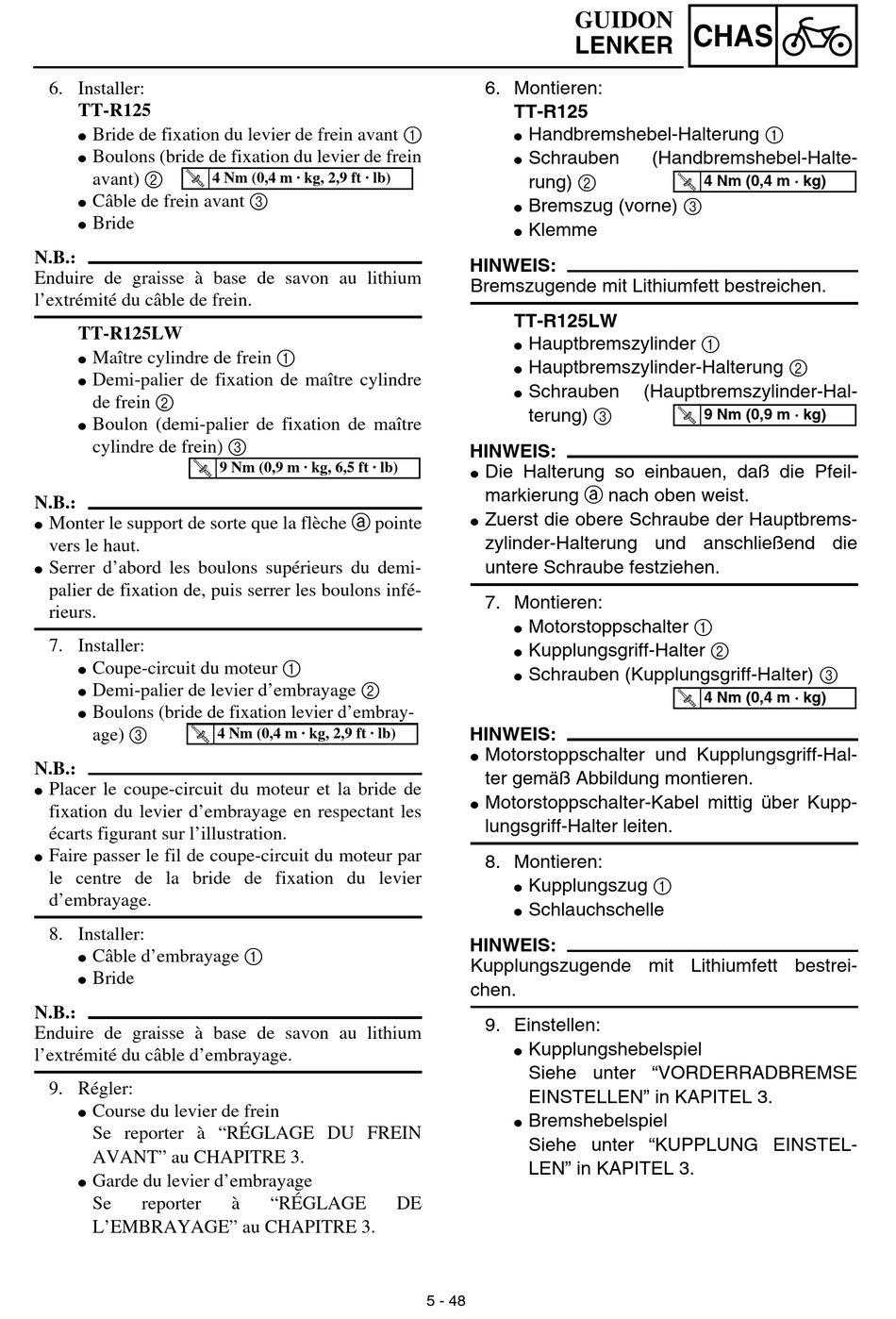

6. Installer:
TT-R125
Bride de fixation du levier de frein avant 1
G
Boulons (bride de fixation du levier de frein
G
avant) 2
Câble de frein avant 3
G
Bride
G
N.B.:
Enduire de graisse à base de savon au lithium
l'extrémité du câble de frein.
TT-R125LW
Maître cylindre de frein 1
G
Demi-palier de fixation de maître cylindre
G
de frein 2
Boulon (demi-palier de fixation de maître
G
cylindre de frein) 3
N.B.:
Monter le support de sorte que la flèche a pointe
G
vers le haut.
Serrer d'abord les boulons supérieurs du demi-
G
palier de fixation de, puis serrer les boulons infé-
rieurs.
7. Installer:
Coupe-circuit du moteur 1
G
Demi-palier de levier d'embrayage 2
G
Boulons (bride de fixation levier d'embray-
G
age) 3
N.B.:
Placer le coupe-circuit du moteur et la bride de
G
fixation du levier d'embrayage en respectant les
écarts figurant sur l'illustration.
Faire passer le fil de coupe-circuit du moteur par
G
le centre de la bride de fixation du levier
d'embrayage.
8. Installer:
Câble d'embrayage 1
G
Bride
G
N.B.:
Enduire de graisse à base de savon au lithium
l'extrémité du câble d'embrayage.
9. Régler:
Course du levier de frein
G
Se reporter à "RÉGLAGE DU FREIN
AVANT" au CHAPITRE 3.
Garde du levier d'embrayage
G
Se reporter
L'EMBRAYAGE" au CHAPITRE 3.
4 Nm (0,4 m · kg, 2,9 ft · lb)
9 Nm (0,9 m · kg, 6,5 ft · lb)
4 Nm (0,4 m · kg, 2,9 ft · lb)
à "RÉGLAGE
6. Montieren:
TT-R125
Handbremshebel-Halterung 1
G
Schrauben
G
rung) 2
Bremszug (vorne) 3
G
Klemme
G
HINWEIS:
Bremszugende mit Lithiumfett bestreichen.
TT-R125LW
Hauptbremszylinder 1
G
Hauptbremszylinder-Halterung 2
G
Schrauben
G
terung) 3
HINWEIS:
Die Halterung so einbauen, daß die Pfeil-
G
markierung a nach oben weist.
Zuerst die obere Schraube der Hauptbrems-
G
zylinder-Halterung und anschließend die
untere Schraube festziehen.
7. Montieren:
Motorstoppschalter 1
G
Kupplungsgriff-Halter 2
G
Schrauben (Kupplungsgriff-Halter) 3
G
HINWEIS:
Motorstoppschalter und Kupplungsgriff-Hal-
G
ter gemäß Abbildung montieren.
Motorstoppschalter-Kabel mittig über Kupp-
G
lungsgriff-Halter leiten.
8. Montieren:
Kupplungszug 1
G
Schlauchschelle
G
HINWEIS:
Kupplungszugende mit Lithiumfett bestrei-
chen.
9. Einstellen:
Kupplungshebelspiel
G
Siehe unter "VORDERRADBREMSE
EINSTELLEN" in KAPITEL 3.
Bremshebelspiel
G
Siehe unter "KUPPLUNG EINSTEL-
LEN" in KAPITEL 3.
DE
5 - 48
GUIDON
CHAS
LENKER
(Handbremshebel-Halte-
4 Nm (0,4 m · kg)
(Hauptbremszylinder-Hal-
9 Nm (0,9 m · kg)
4 Nm (0,4 m · kg)
