INSTALLATION

Montage

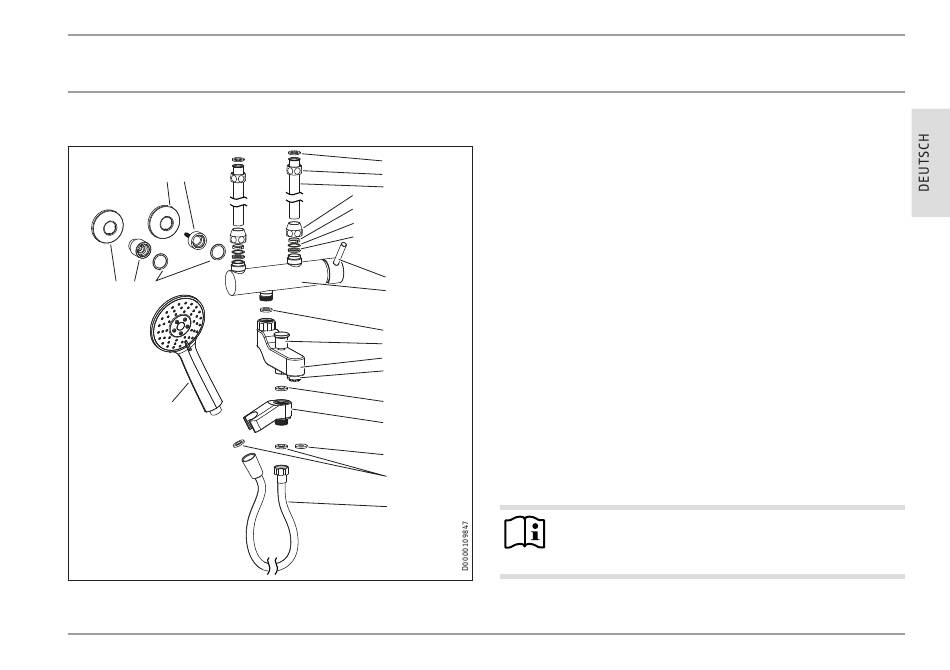

6. Montage
21 22
21 20 19
18
www.stiebel-eltron.com
1 O-Ring
2 Überwurfmutter
3 Anschlussrohr
1
4 Überwurfmutter der Verschraubung
2
3 5 Klemmring
4
6 Einlagering
5
6 7 Dichtring
7
8 Armaturen-Bedienhebel
9 Armaturenkörper
10 O-Ring
8
9
11 Umstellventil: Auslaufrohr und Handbrause (nur MEBD)
12 Auslaufrohr
13 Strahlregler
10
11
14 O-Ring (nur MEBD)
12
15 Halterung (nur MEBD)
13
16 Durchflussmengen-Begrenzer (nur MEBD)
17 Schlauch (nur MEBD)
14
18 Handbrause (nur MEBD)
15
19 Flachdichtring
20 Hahnverlängerung
16
21 Wandrosette
14
22 Steindolle
17
Hinweis
Spülen Sie neue oder reparierte Kaltwasser-Leitungen
möglichst schon vor der Montage der Armatur.
MEKD | MEBD | 7
