INSTALACjA
Montaż

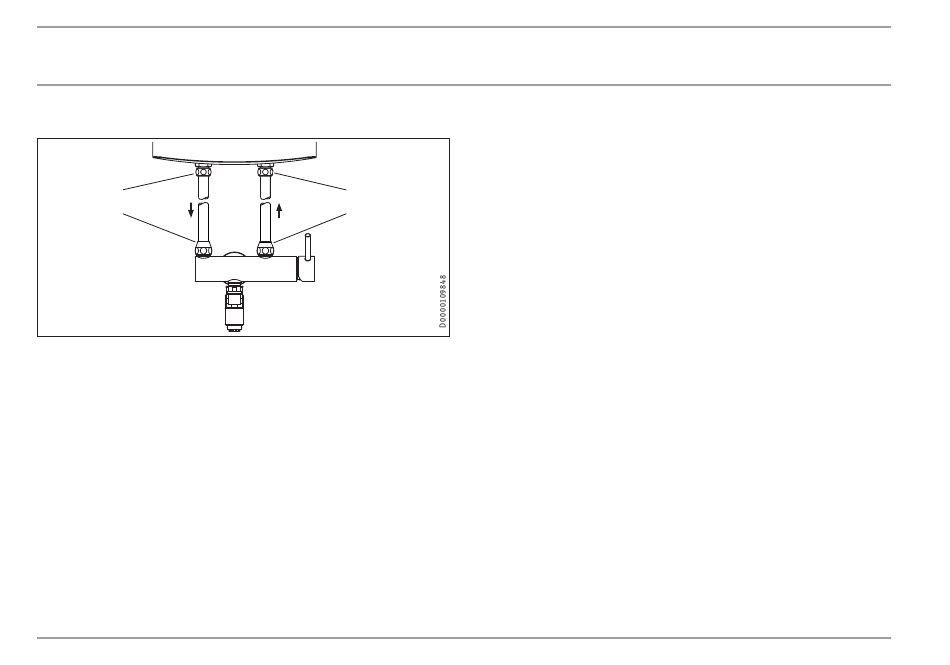

6.3 Podłączenie wytwornicy ciepłej wody
3
2
1 Przyłącze zimnej wody
2 Przyłącze na korpusie armatury
3 Przyłącze ciepłej wody
f Ew. skrócić rury przyłączeniowe na odpowiednią długość i
odgratować złącza.
f Odkręcić nakrętki złączkowe śrubunków od przyłączy na kor-
pusie armatury.
f Włożyć rury przyłączeniowe pionowo przez nakrętki złączko-
we w przyłącza na korpusie armatury.
f Przykręcić rury przyłączeniowe z nakrętkami złączkowymi
luzem do korpusu armatury.
f Zamontować wytwornicę ciepłej wody.
f Przykręcić rury przyłączeniowe z o-ringami i nakrętkami
złączkowymi do przyłączy wytwornicy ciepłej wody.
32 | MEKD | MEBD
f Kluczem płaskim przykręcić nakrętki złączkowe śrubunków
niedużym momentem obrotowym do korpusu armatury.
Tylko MEKD
f Ręcznie przykręcić wylewkę z o-ringiem do korpusu
1
armatury.
2
Tylko MEBD do wanny
f Ręcznie przykręcić wylewkę z o-ringiem do korpusu
armatury.
f Ręcznie przykręcić mocowanie na słuchawkę natryskową z
o-ringiem do wylewki.
f Ręcznie przykręcić wąż z o-ringiem do mocowania na słu-
chawkę natryskową.
f Ręcznie przykręcić słuchawkę natryskową z o-ringiem do
węża.
Tylko MEBD do prysznica
f Ręcznie przykręcić mocowanie na słuchawkę natryskową z
o-ringiem do korpusu armatury.
f Ręcznie przykręcić wąż z o-ringiem do mocowania na słu-
chawkę natryskową.
f Ręcznie przykręcić słuchawkę natryskową z o-ringiem do
węża.
