STIEBEL ELTRON Mini 2 Operation And Installation

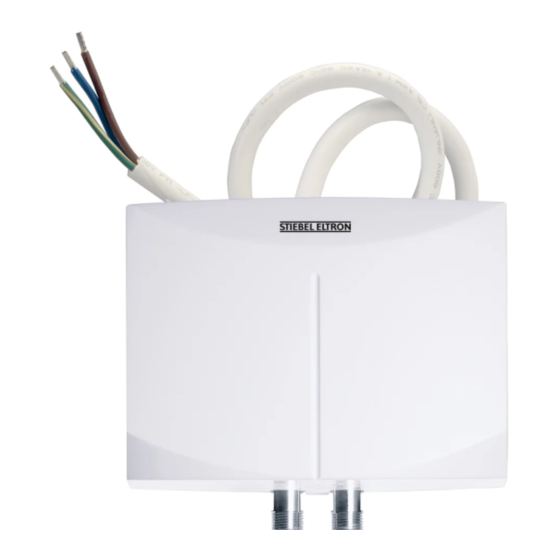

Tankless electric water heater with electro-mechanical flow switch
Hide thumbs
Also See for Mini 2:
- Operating and installation manual (12 pages) ,
- Operating and installation manual (12 pages)
Table of Contents
Advertisement
Available languages
Available languages
OPERATION AND INSTALLATION
OPERACIÓN E INSTALACIÓN
UTILISATION ET INSTALLATION
TANKLESS ELECTRIC WATER HEATER WITH ELECTRO-MECHANICAL FLOW SWITCH
CALENTADOR ELÉCTRICO DE AGUA SIN TANQUE CON SENSOR ELECTROMECÁNICO DE FLUJO
CHAUFFE-EAU ELECTRIQUE SANS RESERVOIR AVEC CONTACTEUR DEBITMETRIQUE
ELECTRO-MECANIQUE
» MINI
2
™
» MINI
2.5
™
» MINI
3
™
» MINI
3.5
™
» MINI
4
™
» MINI
6
™
STIEBEL ELTRON, Inc.
17 West Street | West Hatfi eld, MA 01088
Tel. 413-247-3380 | Fax 413-247-3369
Email info@stiebel-eltron-usa.com
www.stiebel-eltron-usa.com
The Mini
series is
™
tested and certifi ed
by WQA against NSF/
ANSI 372 for lead free
compliance.
Advertisement
Chapters
Table of Contents
Related Manuals for STIEBEL ELTRON Mini 2
Summary of Contents for STIEBEL ELTRON Mini 2
- Page 1 OPERATION AND INSTALLATION OPERACIÓN E INSTALACIÓN UTILISATION ET INSTALLATION TANKLESS ELECTRIC WATER HEATER WITH ELECTRO-MECHANICAL FLOW SWITCH CALENTADOR ELÉCTRICO DE AGUA SIN TANQUE CON SENSOR ELECTROMECÁNICO DE FLUJO CHAUFFE-EAU ELECTRIQUE SANS RESERVOIR AVEC CONTACTEUR DEBITMETRIQUE ELECTRO-MECANIQUE » MINI ™ » MINI ™...
-
Page 2: Table Of Contents
CONTENTS | OPERATION General Information _________________________________ 3 Symbol key __________________________________________ Safety precautions __________________________________ 4 Register your product _______________________________ 4 Temperature increase above ambient water temperature__________________________________________ 5 Technical drawings __________________________________ 5 Overview _____________________________________________ 7 Figure legend _______________________________________ 6.2 General description ________________________________ 6.3 Important information before supplying power to unit ________________________________________________... -
Page 3: General Information
GENERAL INFORMATION GENERAL INFORMATION General Information 1.1 Symbol key 1.1.1 Layout of safety information Read this entire manual. Failure to follow all the guides, instructions and rules could cause personal injury or property damage. Improper installation, adjustment, DANGER Electric shock alteration, service and use of this unit can result in Before any work on the appliance, disconnect all poles from the... -
Page 4: Safety Precautions
GENERAL INFORMATION SAFETY PRECAUTIONS Safety precautions Register your product PLEASE READ AND FOLLOW THESE YOU MUST REGISTER THIS PRODUCT WITHIN INSTRUCTIONS. FAILURE TO FOLLOW THESE 90 DAYS OF PURCHASE ON OUR WEB SITE IN INSTRUCTIONS COULD RESULT IN SERIOUS BODILY ORDER TO ACTIVATE THE STANDARD WARRANTY OR INJURY OR DEATH. -
Page 5: Temperature Increase Above Ambient Water Temperature
– – – – Min. water fl ow to activate unit. * Note: Mini 2 is internally restricted to 0.32 gpm (1.2 l/min) Technical drawings 7 ½ ” (190 mm) 3 ¼ ” (82 mm) 3/8“ O.D. ” (30 mm) flex connector ¾... - Page 6 GENERAL INFORMATION TECHNICAL DRAWINGS V > p > Mini ™ 2/3/2.5/3.5 L N GRD Mini ™ L L GRD | MINI™ SERIES TANKLESS ELECTRIC WATER HEATERS WWW.STIEBEL-ELTRON-USA.COM...
-
Page 7: Overview
OPERATION OVERVIEW THIS MANUAL MUST BE READ CAREFULLY BEFORE ATTEMPTING TO INSTALL THE Mini WATER HEATER. IF YOU DO NOT FOLLOW THE SAFETY RULES OR THE INSTRUCTIONS OUTLINED IN THIS MANUAL, THE UNIT MAY NOT OPERATE PROPERLY AND IT COULD CAUSE PROPERTY DAMAGE, SERIOUS BODILY INJURY AND/OR DEATH. Stiebel Eltron, INC. -
Page 8: Important Information Before Supplying Power To Unit
Mini 6 1.00 WARNING: ALWAYS SHUT OFF POWER AND *Note: Mini 2 is internally restricted to 0.32 WATER TO THE UNIT PRIOR TO REMOVING THE FILTER SCREEN. FAILURE TO DO SO MAY CAUSE SERIOUS BODILY INJURY OR DEATH. Regularly clean and descale the fi lter screen located in the cold water inlet connection and if necessary replace. -
Page 9: Operating And Installation Instructions
NECESSARY, PLEASE DIRECT THE FLAME AWAY FROM THE HOUSING OF THE UNIT IN ORDER TO AVOID CAUTION: INSTALLING A MINI 2, MINI 2.5, MINI DAMAGE. EXCESSIVE HEAT FROM SOLDERING ON COP 3, OR MINI 3.5 ON A 208 V OR 220 - 240 V CIRCUIT PER PIPES NEAR THE MINI MAY CAUSE DAMAGE. -
Page 10: Initial Start-Up
Explain the functions of the unit to the user and familiarize him or her with its use. Mini 2: 115 - 125 Important instructions: Mini 2.5: 115 - 125 » Draw the user’s attention to possible hazards Mini 3: 115 - 125 (scalding). -
Page 11: Technical Data
3/8“ O.D. flex connector Heating System Nichrome bare-wire * Note: Mini 2 is internally restricted to 0.32 GPM -Tankless water heaters are considered a non-continuous load -Conductors should be sized to maintain a voltage drop of less than 3 % under load -For use with cold water supply only 12. -
Page 12: Spare Parts
WARRANTY | ENVIRONMENT AND RECYCLING 13. Spare parts Model Mini 2 Mini 2.5 Mini 3 Mini 3.5 Mini 4 Spare part Mini 6 1 Front cover 271010 2 Rear housing 271011 3 Filter screen 272884 4 Plumbing connection 272777 5 O-rings 083043 14. - Page 13 CONTIENDO | OPERATION Información general ________________________________ 14 Explicación de símbolos __________________________ Precauciones de seguridad ________________________ 15 Registre su producto _______________________________ 16 Aumento de la temperatura por encima de la temperatura ambiente del agua ________________ 17 Diagramas técnicos _________________________________ 17 Resumen general ___________________________________ 19 Leyendas de las fi...
-
Page 14: Información General
INFORMACIÓN GENERAL INFORMACIÓN GENERAL Información general 1.1 Explicación de símbolos 1.1.1 Presentación de la información de seguridad Lea este manual en su totalidad. El incumplimiento de alguna de las pautas, instrucciones o reglas puede ocasionar lesiones personales o daños a la propiedad. La inadecuada instalación, ajuste, alteración, mantenimiento PELIGRO DE SHOCK ELÉCTRICO CK EL... -
Page 15: Precauciones De Seguridad
INFORMACIÓN GENERAL PRECAUCIONES DE SEGURIDAD 1.1.3 Palabras clave PELIGRO: NUNCA RETIRE LA CUBIERTA DE LA UNIDAD SIN HABER DESCONECTADO PRIMERO Palabra clave LA ALIMENTACIÓN ELÉCTRICA DE LA UNIDAD. NO PELIGRO La palabra clave PELIGRO indica HACERLO PUEDE RESULTAR EN LESIONES PERSONALES información que debe respetarse, SEVERAS O INCLUSO LA MUERTE. -
Page 16: Registre Su Producto
INFORMACIÓN GENERAL REGISTRE SU PRODUCTO LA GARANTÍA DE TRES AÑOS CUBRE TODAS LAS PIEZAS PERO Registre su producto NO CUBRE DAÑOS A LA UNIDAD COMO CONSECUENCIA DE AGUA DURA (PARA VER LA GARANTÍA COMPLETA CONSULTE DEBE REGISTRAR ESTE PRODUCTO EN NUESTRO ... -
Page 17: Aumento De La Temperatura Por Encima De La Temperatura Ambiente Del Agua
– – Mini 6-2 – – – – – Flujo mínimo de agua para activar la unidad. Nota: Mini 2 está limitado internamente a 1,2 l/min (0,32 gpm) [ °C ] Tipo l/min Mini 2 – – – – –... - Page 18 INFORMACIÓN GENERAL DIAGRAMAS TÉCNICOS V > p > Mini ™ 2/3/2.5/3.5 L N GRD Mini ™ L L GRD | CALENTADORES DE AGUA ELÉCTRICOS SIN TANQUE MINI | CALENTADORES DE AGUA ELÉCTRICOS SIN TANQUE MINI WWW.STIEBEL-ELTRON-USA.COM WWW.STIEBEL-ELTRON-USA.COM...
-
Page 19: Resumen General
OPERACIÓN RESUMEN GENERAL ESTE MANUAL DEBE SER LEÍDO CUIDADOSAMENTE ANTES DE INTENTAR INSTALAR EL CALENTADOR DE AGUA MINI. SI UD NO SIGUE LAS NORMAS DE SEGURIDAD O LAS INSTRUCCIONES DESCRITAS EN ESTE MANUAL, LA UNIDAD PUEDE NO OPERAR ADECUADAMENTE Y PUEDE OCASIONAR DAÑOS A LA PROPIEDAD, LESIONES CORPORALES SEVERAS Y/O LA MUERTE. -
Page 20: Información Importante A Tener En Cuenta Antes De Conectar La Unidad A La Red Eléctrica
fi ltrante ubicada en la conexión de entrada de agua fría, y si es necesario reemplácela. Siempre desconecte la *Nota: Mini 2 está limitado internamente a 1,2 l/min (0,32 gpm) energía eléctrica y el agua de la unidad antes de retirar la malla fi... -
Page 21: Instrucciones De Operación E Instalación
INSTALACIÓN INSTRUCCIONES DE OPERACIÓN E INSTALACIÓN Para limpiar la carcasa de la unidad es sufi ciente utilizar Conexiones sanitarias un paño húmedo. No utilice ningún agente de limpieza NOTA: si fuera necesario soldar cerca de la unidad, abrasivo o corrosivo. ... -
Page 22: Conexión Eléctrica
ELÉCTRICO, LA NO CONEXIÓN DE LA UNIDAD A TIERRA PUEDE RESULTAR EN LESIONES SEVERAS O INCLUSO LA MUERTE. PRECAUCIÓN: LA INSTALACIÓN DE UN MINI 2, MINI 2.5-1, MINI 3, O MINI 3.5-1 EN UN CIRCUITO DE 208 V Traspaso del calentador de agua O 220 - 240 V DESTRUIRÁ... -
Page 23: Datos Técnicos
Sistema calefactor Cable desnudo de Nicromo * Nota: Mini 2 está limitado internamente a 1,2 l/min (0,32 gpm) – Los calentadores de agua sin tanque son considerados una carga no continua. – Los conductores deben ser dimensionados para mantener una caída de tensión de menos del 3 % en situación de carga - Los equipos están apropiados solo para ser alimentados con agua fría. -
Page 24: Resolución De Problemas
Saftey pressure cut out – reinicie el limitador de segu- ridad de presión – conecte los disyuntores del circuito 13. Repuestos Modelo Mini 2 Mini 2.5-1 Mini 3 Mini 3.5-1 Mini 4-2 Repuesto Mini 6-2 1 Cubierta frontal... -
Page 25: Garantía
GARANTÍA | MEDIOAMBIENTE Y RECICLAJE 14. Garantía Garantía para uso particular y comercial: Stiebel Eltron garantiza la mano de obra y las piezas de los calentadores eléctricos sin tanque AQM, por un periodo de tres (3) años a partir de la fecha de compra y libre de fugas por un periodo de siete (7) años a partir de la fecha de compra. - Page 26 TABLE DES MATIÈRES | MODE D’EMPLOI Informations générales ____________________________ 27 Légende des symboles ___________________________ Consignes de sécurité ______________________________ 28 Enregistrez votre produit __________________________ 29 Augmentation de la température au dessus de la température ambiante de l'eau ____________________ 30 Dessins techniques _________________________________ 30 Resumen general ___________________________________ 32 Présentation _______________________________________...
-
Page 27: Informations Générales
GÉNÉRALITÉS INFORMATIONS GÉNÉRALES Informations générales 1.1 Légende des symboles 1.1.1 Présentation des informations de sécurité Veuillez lire l'intégralité de ce mode d'emploi. Le fait de ne pas suivre tous les guides, toutes les instructions et règles peut entraîner des blessures ou des dommages matériels. -
Page 28: Consignes De Sécurité
GÉNÉRALITÉS CONSIGNES DE SÉCURITÉ 1.1.3 Mots-clés DANGER : AVANT DE COMMENCER TOUTE INSTALLATION, MODIFICATION, TOUT ENTRETIEN MOTS-CLÉ OU RÉGLAGE DE CET APPAREIL, TOUS LES DISJONCTEURS DANGER Le mot-clé « Danger » indique que les ET SECTIONNEURS DESSERVANT L'APPAREIL DOIVENT informations doivent être observées. -
Page 29: Enregistrez Votre Produit
GÉNÉRALITÉS ENREGISTREZ VOTRE PRODUIT LA GARANTIE D'UN AN COUVRE TOUTES LES PIECES MAIS NE Enregistrez votre produit COUVRE PAS LES DOMMAGES À L'APPAREIL DUS A L'EAU DURE (POUR LA GARANTIE COMPLETE VOIR LA SECTION 14 PG, « VOUS DEVEZ ENREGISTRER CE PRODUIT DANS LES ... -
Page 30: Augmentation De La Température Au Dessus De La Température Ambiante De L'eau
– – – – Mini 6 – – – – – Débit d'eau minimum pour activer l'appareil. Note : L'Mini 2 est limité 0,32 gpm (1,2 l/min) [ °C ] Tipo l/min Mini 2 – – – – – –... - Page 31 GÉNÉRALITÉS DESSINS TECHNIQUES V > p > Mini ™ 2/3/2.5/3.5 L N GRD Mini ™ L L GRD WWW.STIEBEL-ELTRON-USA.COM CHAUFFE-EAU ELECTRIQUE SANS RESERVOIR MINI |...
-
Page 32: Resumen General
MODE D’EMPLOI PRÉSENTATION IL EST INDISPENSABLE DE LIRE CE MANUEL ATTENTIVEMENT AVANT DE TENTER D'INSTALLER LE CHAUFFE-EAU MINI. SI VOUS NE SUIVEZ PAS LES REGLES DE SECURITE OU LES INSTRUCTIONS DECRITES DANS CE MANUEL, L'APPAREIL POURRAIT NE PAS FONCTIONNER CORRECTEMENT ET CAUSER DES DÉGÂTS MATÉRIELS, DES BLESSURES GRAVES ET / OU LA MORT. -
Page 33: Informations Importantes Avant De Mettre L'appareil Sous Tension
/ 1.00 l/min SPECT DE CETTE CONSIGNE PEUT CAUSER DE GRAVES *Remarque : L'Mini 2 est limité à 0,32 gpm BLESSURES CORPORELLES OU LA MORT. Nettoyez et détartrez régulièrement le tamis situé dans le raccordement d'arrivée d'eau froide, et remplacez-le si nécessaire. -
Page 34: Instructions D'installation Et D'utilisation
INSTALLATION INSTRUCTIONS D'INSTALLATION ET D'UTILISATION Raccordements de plomberie Instructions d'installation et d'utilisation REMARQUE : S'IL EST NECESSAIRE DE FAIRE UNE SOUDURE PRES DE L'APPAREIL, VEUILLEZ DIRIGER Veuillez conserver ce manuel et le donner à LA FLAMME EN DIRECTION OPPOSEE DE L'APPAREIL votre successeur si le propriétaire venait à... -
Page 35: Connexions Électriques
ELECTRIQUE, LE FAIT DE NE PAS RELIER L'APPAREIL A LA TERRE PEUT CAUSER DES BLESSURES GRAVES OU LA MORT. ATTENTION :SI VOUS INSTALLEZ UN MINI 2, MINI 2.5, MINI 3, OU MINI 3.5-1 SUR UN CIRCUIT 208 V OU 220 - 240 V, CELA DETRUIRA L'ELEMENT DE CHAUFFAGE. -
Page 36: Entretien Normal
Système de chauffage fil nu Nichrom * Remarque : L'Mini 2 est limité à 0,32 GPM – Les chauffe-eau sans réservoir sont considérés comme une charge non-continue – La taille des conducteurs doit permettre de maintenir une chute de tension de moins de 3 % en charge - Convenant pour l’alimentation en eau froide... -
Page 37: Résolution De Problèmes
Le sectionneur de – réinitialisez le sectionneur de pression pression de sécurité – connectez les disjoncteurs 13. Pièces détachées Modèle Mini 2 Mini 2.5 Mini 3 Mini 3.5-1 Mini 4 Pièce de rechange Mini 6 1 Carter (arrière) 271010... -
Page 38: Garantie
GARANTIE | ENVIRONNEMENT ET RECYCLAGE 14. Garantie Garantie applicable aux utilisateurs privés et commerciaux: Stiebel Eltron garantit au propriétaire initial que le chauffe-eau instantané électrique Mini est exempt de défauts de fabrication et de matériaux pendant une période de trois (3) ans à compter de la date d’achat, et sans fuite pour une période de sept (7) ans à... - Page 39 NOTES | NOTAS WWW.STIEBEL-ELTRON-USA.COM...
- Page 40 Deutschland Verkauf Tel. 0180 3 700705* | Fax 0180 3 702015* | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 0180 3 702020* | Fax 0180 3 702025* | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße | 37603 Holzminden Tel. 05531 702-90015 Tel. 05531 702-0 | Fax 05531 702-480 Ersatzteilverkauf Tel.
