INSTALLATION
Montage

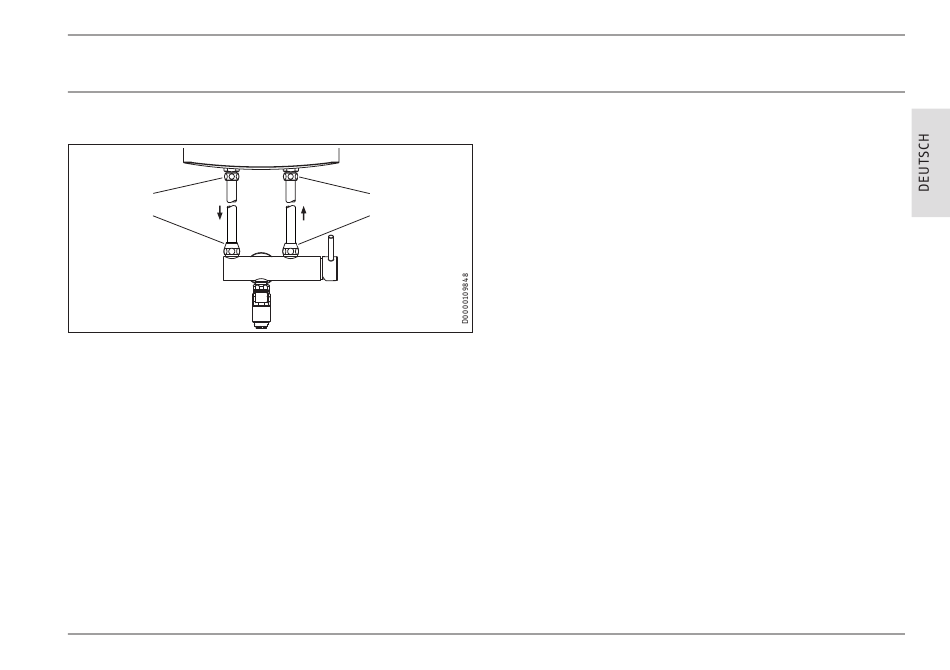

6.3 Warmwassererzeuger anschließen
3
2
1 Kaltwasser-Anschluss
2 Anschluss am Armaturenkörper
3 Warmwasser-Anschluss
f Kürzen Sie ggf. die Anschlussrohre auf die erforderliche
Länge und entgraten Sie die Schnittstellen.
f Lösen Sie die Überwurfmuttern der Verschraubungen an den
Anschlüssen am Armaturenkörper.
f Setzen Sie die Anschlussrohre senkrecht durch die Überwurf-
muttern in die Anschlüsse am Armaturenkörper ein.
f Schrauben Sie die Anschlussrohre mit den Überwurfmuttern
lose an den Armaturenkörper.
f Montieren Sie den Warmwassererzeuger.
f Schrauben Sie von Hand die Anschlussrohre mit O-Ringen
und den Überwurfmuttern an den Anschlüssen des Warm-
wassererzeugers fest.
www.stiebel-eltron.com
f Schrauben Sie mit einem Schraubenschlüssel die Überwurf-
muttern der Verschraubungen mit geringem Drehmoment
am Armaturenkörper fest.
Nur MEKD
1
f Schrauben Sie das Auslaufrohr mit O-Ring handfest an den
2
Armaturenkörper.
Nur MEBD an einer Badewanne
f Schrauben Sie das Auslaufrohr mit O-Ring handfest an den
Armaturenkörper.
f Schrauben Sie die Halterung für die Handbrause mit dem
O-Ring handfest an das Auslaufrohr.
f Schrauben Sie den Schlauch mit O-Ring handfest an die Hal-
terung für die Handbrause.
f Schrauben Sie die Handbrause mit O-Ring handfest an den
Schlauch.
Nur MEBD an einer Dusche
f Schrauben Sie die Halterung für die Handbrause mit O-Ring
handfest an den Armaturenkörper.
f Schrauben Sie den Schlauch mit O-Ring handfest an die Hal-
terung für die Handbrause.
f Schrauben Sie die Handbrause mit O-Ring handfest an den
Schlauch.
MEKD | MEBD | 9
