Montageanweisungen

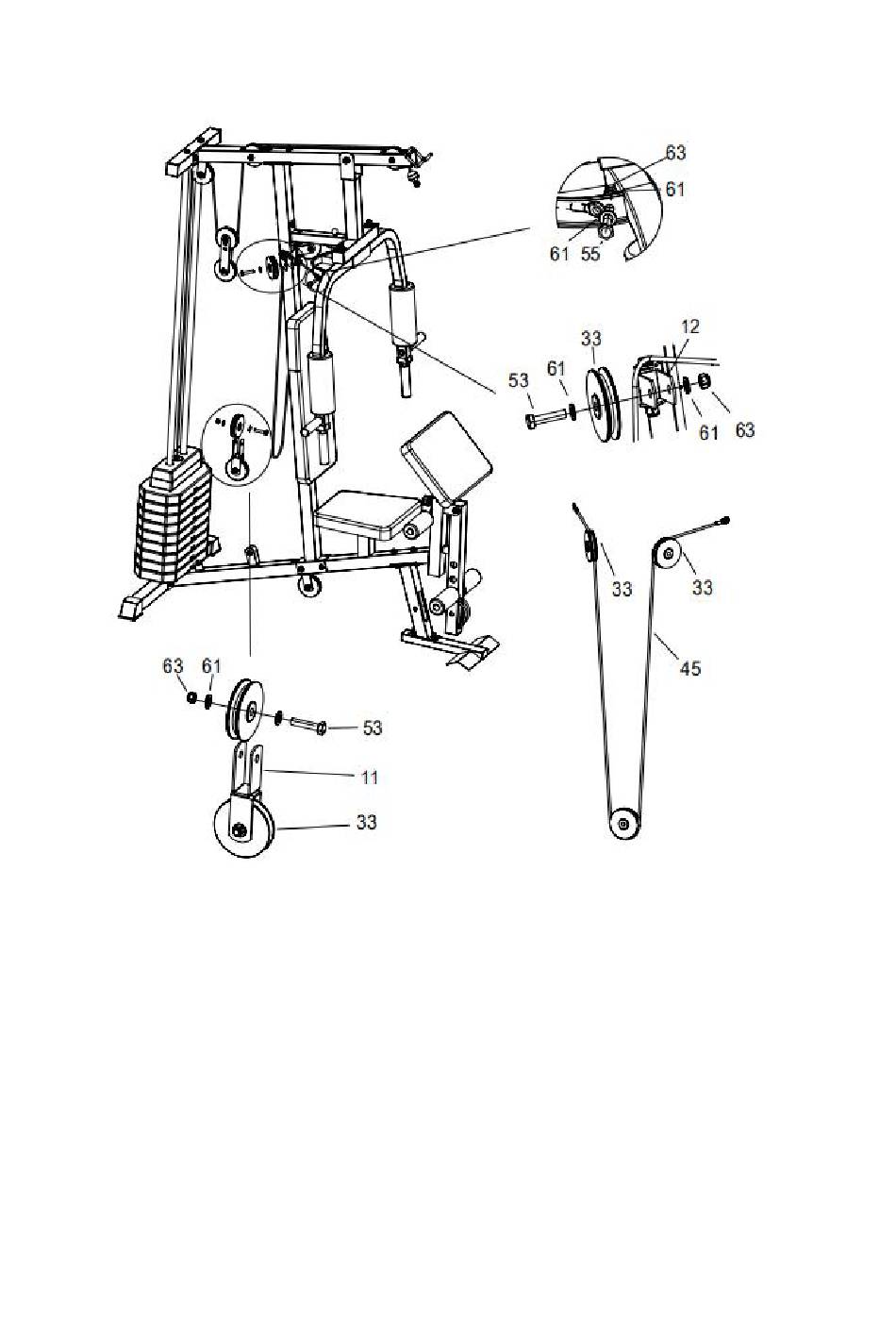

Schritt 12
Befestigen Sie ein Ende des 2.250-mm- Butterflykabels (45) mit der M10-Schraube (55) x 1, der
M10-Unterlegscheibe (61) x 2 und der M10-Mutter (63) x 1 an der Butterfly (7 & 8).
Legen Sie eine Umlenkrolle (33) unter das Kabel, positionieren Sie die Halterung für schwenkbare
Umlenkrolle (12). Befestigen Sie sie mit der M10-Schraube (53) x 1, der M10-Unterlegscheibe (61)
und der M10-Mutter (63) und wiederholen Sie den Vorgang für die andere Seite.
Setzen Sie eine Umlenkrolle (33) auf das Kabel und montieren Sie die Schutzvorrichtungen für die
Umlenkrolle über die Umlenkrolle und das Kabel. Befestigen Sie die Umlenkrollenbaugruppe
mit der M10-Schraube (53), der M10-Unterlegscheibe (61) x 1 und der M10-Mutter (63) x 1 an der
Winkel-Doppel-Umlenkrollenhalterung (11).
