Montageanweisungen

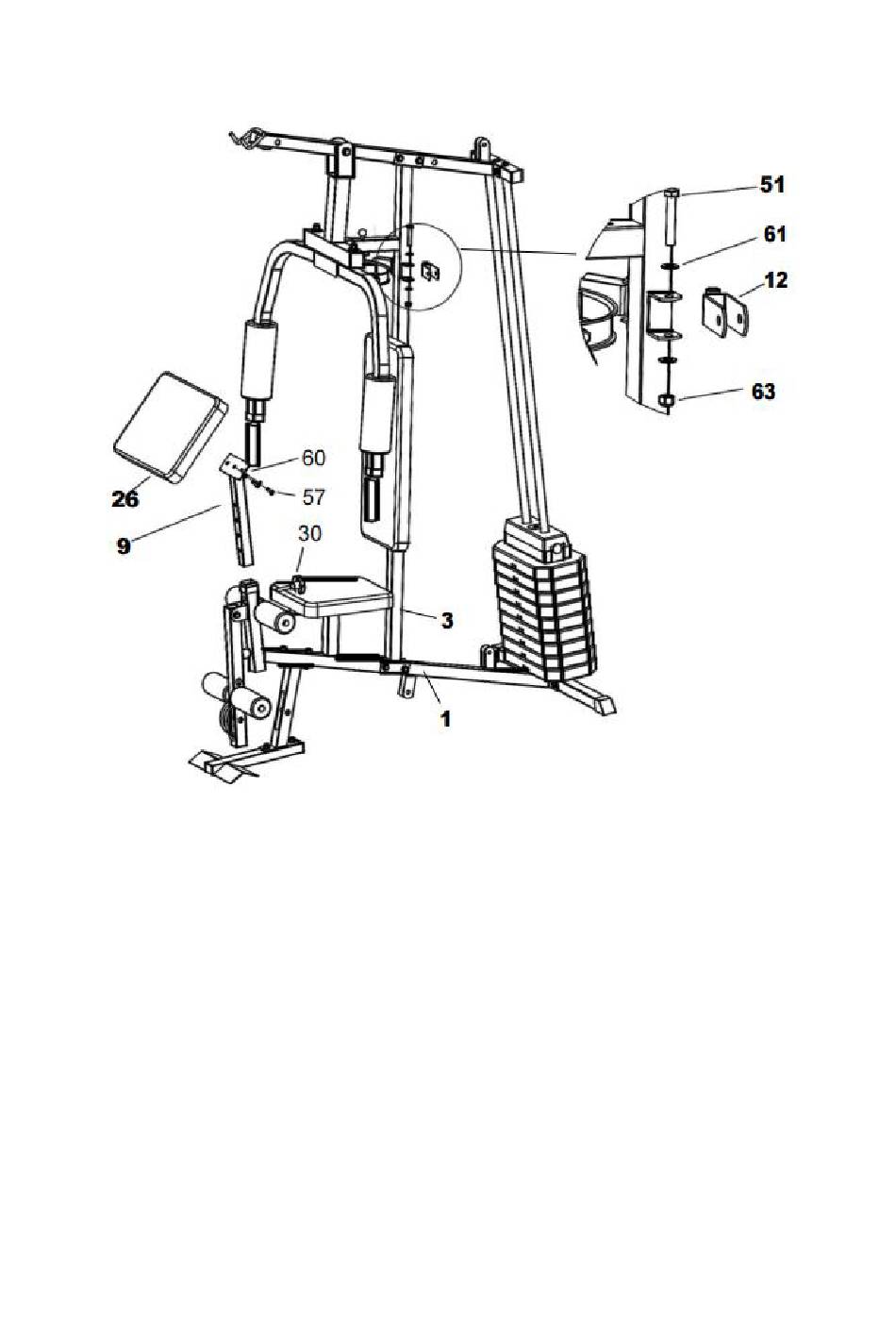

Schritt 10
Befestigen Sie 2 x Halterung für schwenkbare Umlenkrolle (12) an der offenen Halterung am
vertikalen Rahmen (3). Befestigen Sie sie mit 2 x M10-Schrauben (51), 4 × M10-Unterlegscheiben
(61) und 2 × M10-Muttern (63).
Setzen Sie die Halterung für Kniekissen (9) in den Grundrahmen (1) ein, stellen Sie die gewünschte
Höhe ein und befestigen Sie sie mit dem Feststellknopf (30).
Befestigen Sie das Kniekissen (26) an der Halterung für Kniekissen (9) mit M8-Schrauben (57) x 2.
Unterlegscheiben (60) x 2
１７
