Montaje

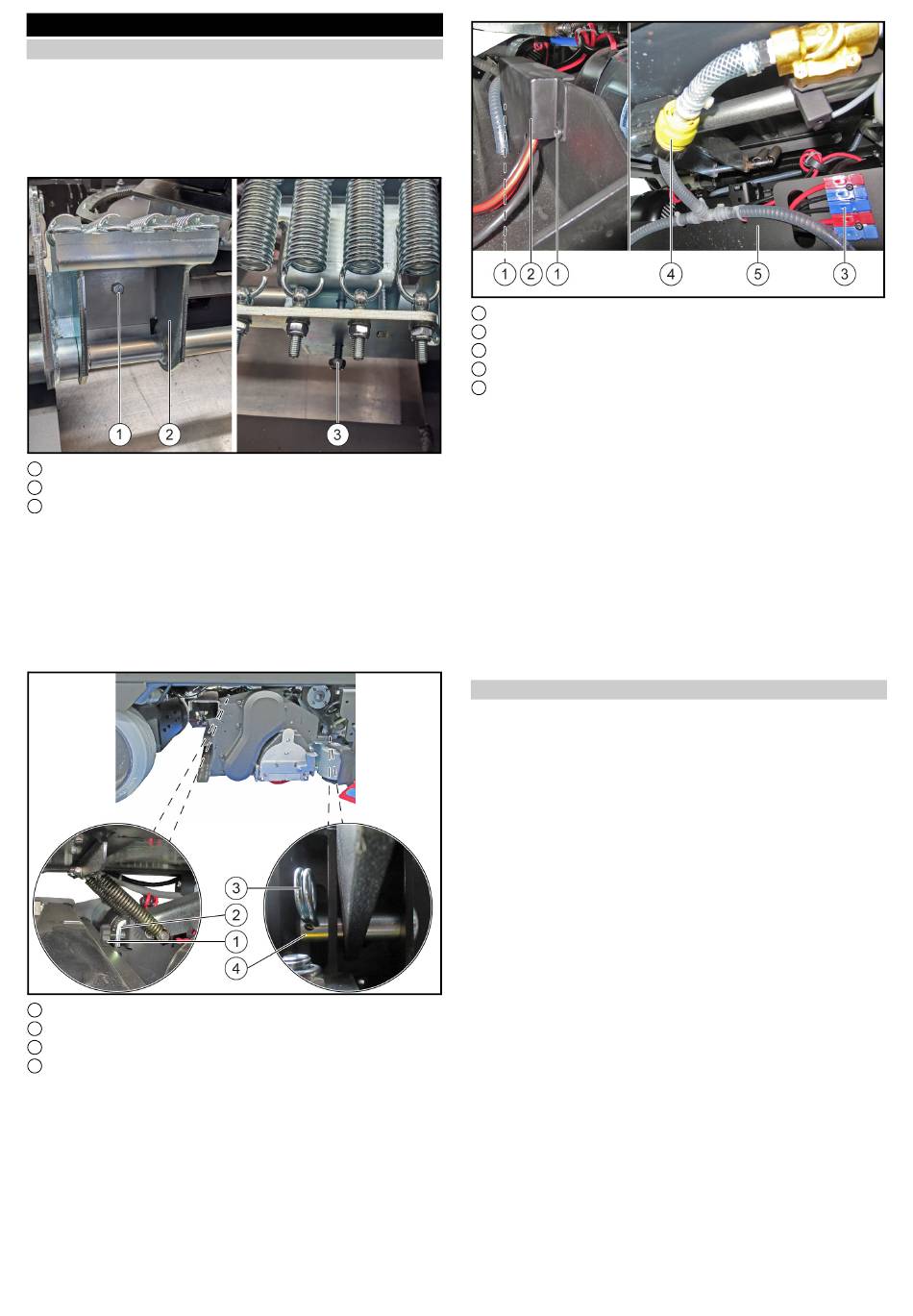

Desmontaje/montaje del cabezal de cepillos
Nota
Antes de desmontar y montar los nuevos cabezales para limpie-
za industrial (carcasa de acero), deben retirarse los cilindros de
cepillos o los cepillos circulares para que el cabezal de limpieza
no se enganche en las piezas del bastidor. El cabezal de limpieza
puede desplazarse sobre los rodillos de dirección.
Tornillo M6 x 60
1
Elevador del cabezal de limpieza
2
Contratuerca
3
1. Atornillar el elevador del cabezal de limpieza con el tornillo y
la contratuerca.
Nota
Para poder montar y desmontar el cabezal de limpieza, el eleva-
dor debe bloquearse con un tornillo para que el cabezal de lim-
pieza pueda bajar completamente hasta el suelo. Para ello, el
tornillo debe montarse por completo con el cabezal de limpieza
elevado.
Tuerca moleteada
1
Cierre
2
Pasador
3
Perno
4
2. Desconectar el interruptor de seguridad para mantener el ca-
bezal de cepillos hacia abajo.
3. Desenchufar las clavijas de la batería
4. Desenrosque la tuerca moleteada.
5. Extraiga el bloqueo.
6. Conectar el conector de la batería.
7. Conectar el interruptor de seguridad.
8. Apague la máquina.
9. Retire el pasador en ambos lados.
10.Extraiga el perno en ambos lados.
12
Tornillos
1
Cubierta
2
Conexiones eléctricas de enchufe
3
Conexión de agua
4
Cabezal de limpieza
5
11.Desenrosque los tornillos.
12.Retire la cubierta.
13.Desconecte las conexiones eléctricas de enchufe.
14.Desconectar la conexión de agua.
15.Extraiga/tire por completo del cabezal de limpieza.
Nota
Después de sustituir el cabezal de cepillos, volver a retirar siem-
pre el "tornillo de servicio M6 x 60" para que pueda activarse el
control de la presión de aplicación de cepillos.
Nota
Antes de montar el cabezal de cepillos, montar los resortes de
descarga si es necesario.
16.Para montar el cabezal de cepillos, siga los pasos descritos
en orden inverso.
Comprobar/ajustar la superficie de barrido
Nota
● El cabezal de limpieza se puede bajar y subir en el modo de
prueba en el menú "Brush head". Para esto se requiere la lla-
ve KIK roja.
● La superficie de barrido debe colocarse en una superficie pla-
na y resistente con nuevos cilindros de cepillos.
● La suspensión del cabezal de limpieza no debe estar doblada
ni dañada.
● Con el cabezal de limpieza correctamente ajustado, ambos
motores de cepillos deben consumir la misma corriente. Esto
puede comprobarse en el modo de prueba.
● Girar el volante a la posición de conducción en línea recta.
● Arranque los motores de cepillos en modo de prueba y des-
place el motor de elevación hacia abajo hasta que ambos ci-
lindros de cepillos se apoyen en el suelo.
● Observe el consumo de corriente de ambos motores. Si se
produce una desviación, el ajuste del cabezal de limpieza
puede realizarse en las barras de tracción.
● Si se aprietan (reducen) las tuercas de las barras de tracción,
el cilindro de cepillos trasero se presiona más contra el suelo.
Si se afloja (extiende) la tuerca de la barra de tracción, se ali-
via la presión del cilindro de cepillos trasero.
● Cambie siempre ambas barras de tracción en paralelo.
● Tras ajustarla correctamente, bloquee la tuerca de la barra de
tracción.
