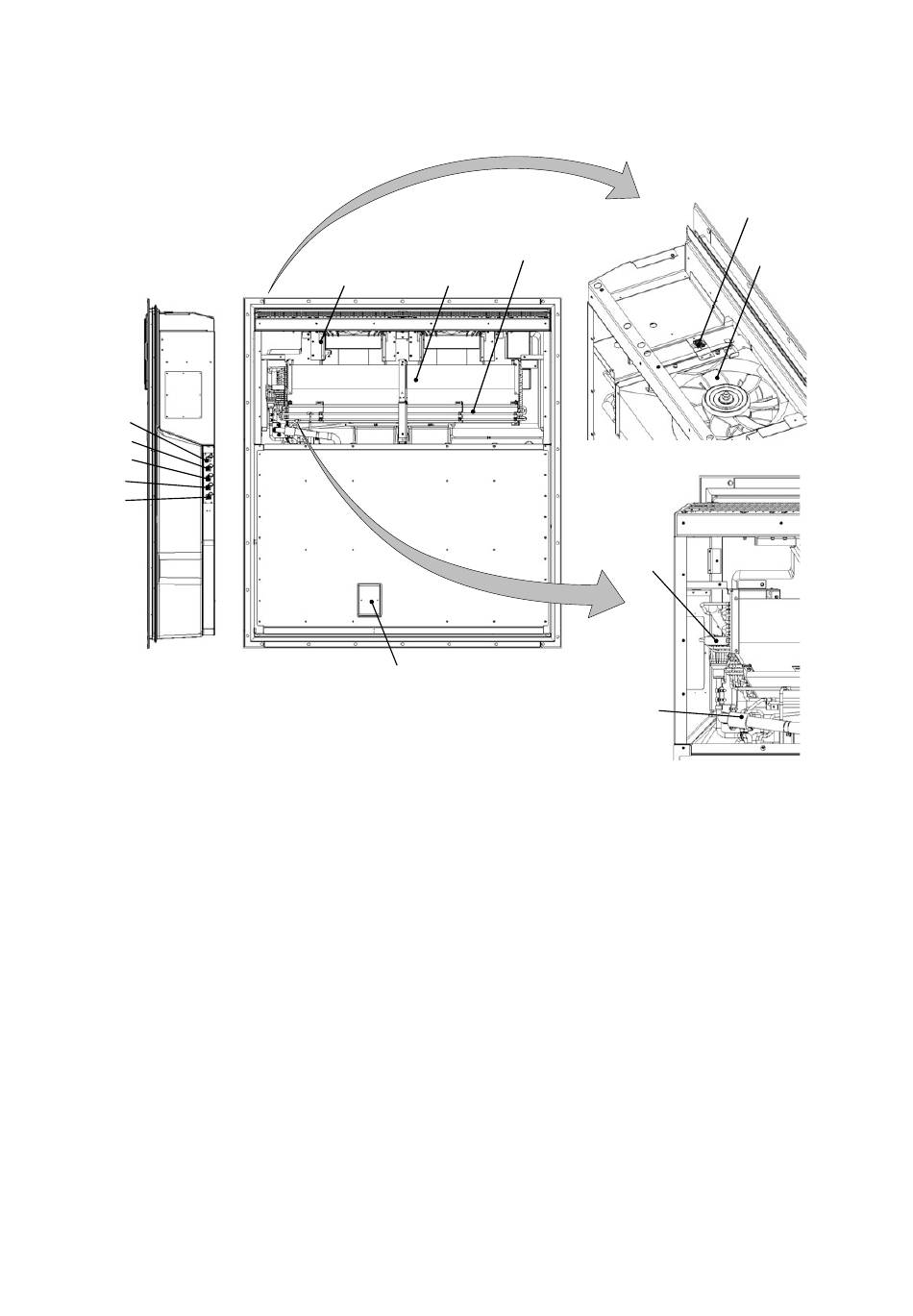

1.3.2 Inside View

(Option)
USDA1
USDA2
USDA3
CTR
RPP2
【Sensor】
CTR ： Cargo Temperature Sensor Receptacle
(Option)
DRS ： Return Air Temperature Sensor for Data
Recorder (Option)
DSS ： Supply Air Temperature Sensor for Data
Recorder
EIS ：Evaporator Inlet Temperature Sensor
EOS ：Evaporator Outlet Temperature Sensor
HuS ：Humidity Sensor (Option)
HuS (Option) Evaporator
SS, DSS
1-5
Reheat coil
(Option)
EIS
EOS
RPP2 ：PC Port Receptacle （Option）
RS ：Return Air Temperature Sensor
SS ：Supply Air Temperature Sensor
USDA1 ：USDA Sensor 1 Receptacle （Option）
USDA2 ：USDA Sensor 2 Receptacle （Option）
USDA3 ：USDA Sensor 3 Receptacle （Option）
〈TOP OF VIEW〉
RS, DRS (Option)
Evaporator
fan
