12 RS 232 Schnittstelle

12.1 Technische Daten:

RS-232-Anschluß zur Ausgabe der Wägedaten
ASCII Code
Baudrate 1200 - 115200
8 Datenbits
Keine Parität

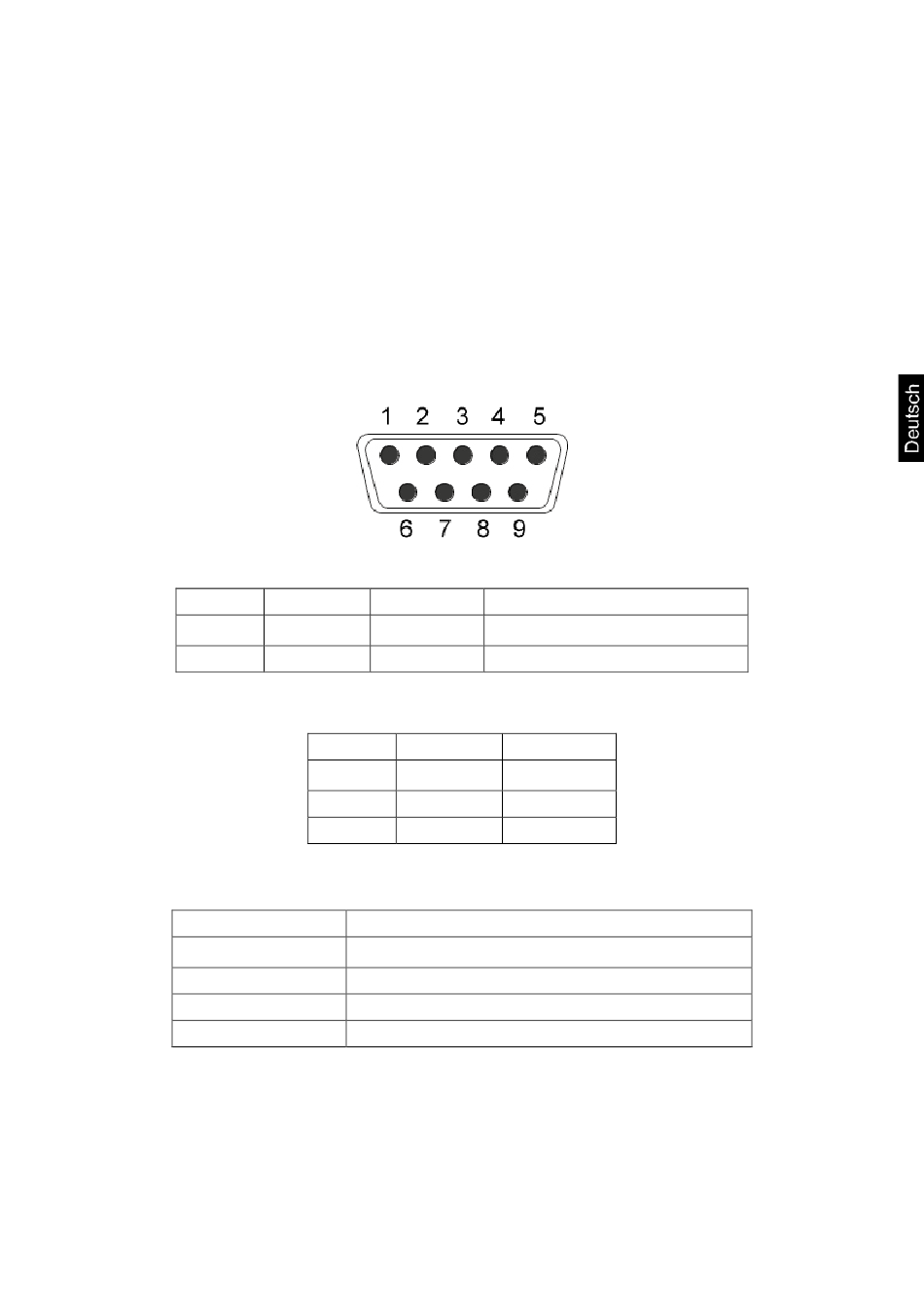

12.2 Pinbelegung der Waagenausgangsbuchse

Pin 2
Pin 3
Pin 5
9pin D Connector:

12.3 Fernsteuerbefehle

Fernsteuerbefehl
T
Z
S
W
RFC-BA-d-2113
RXD Input
TXD Output
―
GND
Waage
―
Pin 2
―
Pin 3
―
Pin 5
Ausgabe stabiler Wägewerte
Ausgabe stabiler oder instabiler Wägewerte
Receiving data
Transmission data
Signal ground
Computer
Pin 3
Pin 2
Pin 5
Computer
Tarieren
Nullstellen
