Faith2 Pro

使用说明书

Operation Manual

V1.1

飞行安全认识对于您、周围人群与环境的安全非常重要 , 请务必仔细阅读《使用说明书》。

Please Take proper operation and flight safety guidelines in mind as it is very important

for all of us.

扫码下载 APP

Download APP

Table of Contents

Chapters

Table of Contents

Need help?

Do you have a question about the Faith2 Pro and is the answer not in the manual?

Questions and answers

Summary of Contents for C-Fly Faith2 Pro

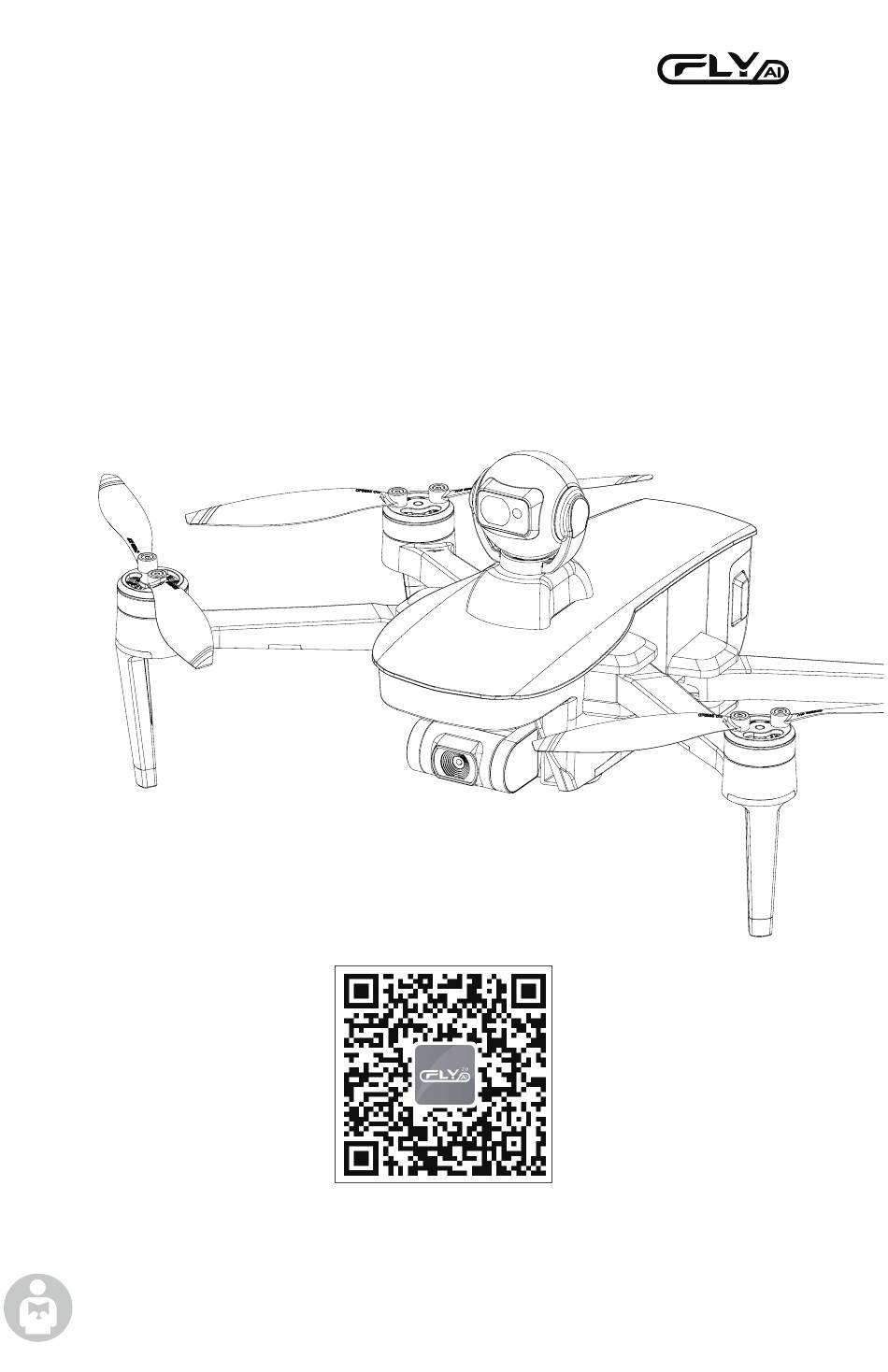

Page 1 Faith2 Pro 使用说明书 Operation Manual V1.1 扫码下载 APP Download APP 飞行安全认识对于您、周围人群与环境的安全非常重要 , 请务必仔细阅读《使用说明书》。 Please Take proper operation and flight safety guidelines in mind as it is very important for all of us.
Page 3: Table Of Contents
目录一、产品概述 ………………………… 1 四、CFLY 2 APP ………………… 23 1. 简介 …………………………………… 2 1. 关于 CFLY 2 ………………………… 24 2. 下载 CFLY2 …………………………… 24 2. 首次使用 ……………………………… 2 3. 激活飞行器 …………………………… 5 3. 注册帐户与登录 ……………………… 24 4. 升级 …………………………………… 5 4.
Page 6: 首次使用
Faith2 Pro 安装了光流定位及 GPS 定位系统，在室内、室外均可稳定悬停飞行，且具备自动返航，环绕飞行、智能跟随、航点飞行等智能飞行功能。Faith2 Pro 还配备了避障模块，安装避障模块后可发现在无人机前进方向的障碍物并及时刹停，让飞行更容易，更安全。 Faith2 Pro 搭载三轴机械增稳云台相机，可拍摄超高清图片和视频。在飞行过程中通过调整相机拍摄角度，以获取独特视角与构图，拍摄出与众不同的照片及视频，您将获得更佳的航拍体验。 Faith2 Pro 通过操控遥控器与 APP，可实现飞行与相机的各种操作与设置，并通过 APP 在移动设备中实时显示高清画面，同时显示飞行参数等信息。您可使用“冲天、渐远、螺旋、彗星”等一键短片功能，即能轻松获取独特效果的小视频。 Faith2 Pro 最大飞行速度为 50km/h，飞行时间最长可达 32 分钟，最长飞行距离达 6000m。 2. 首次使用 Faith2 Pro 出厂时处于收纳状态，请按照以下步骤准备飞行器和遥控器。 1). 准备飞行器 (1). 展开机臂和螺旋桨 (a). 向外展开前、后机臂； (b). 展开四个电机上的螺旋桨； (2). 取下云台保护罩...
Page 7 ●用户需自行准备 USB 电源适配器。USB 电源适配器的功率大小决定充电时间长短。 ●当使用 5V 2A 的 USB 电源适配器充电时，时间约 270 分钟。 (5). 安装避障模块避障模块单独存放在包装内，使用前需取出避障模块并安装在飞行器上。 (b). 将避障模块对准面壳的上接口插入，并 (a). 取下面壳上的保护盖；确保固定牢靠。注意： ●确保安装或拆卸避障模块时无人机处于关机状态。在无人机开机时拆装避障模块可能会损坏避障模块，以致功能异常。 ●安装或拆卸避障模块时，请捏住避障模块的底座两侧并用力取出。避障模块的上面旋转部分不得受力，否则可能会损坏避障模块导致功能异常。 (6). 安装飞行器电池如下图所示，将电池插入电池仓并向内压紧，确保电池两侧的锁扣完全上锁。警告： ● 务必留意：电池插入时卡扣会发出“咔嗒”的声音，即安装到位。 ● 请确保电池安装到位。电池若未安装到位，在飞行过程中可能导致飞行器空中断电坠落事故。 Copyright 2022 C-Fly all rights reserved...
Page 8 产品概述 2). 准备遥控器 (1). 安装摇杆出厂时，摇杆放在产品的包装袋内。使用时，须如下图示将摇杆装在遥控器上。 (2). 展开天线遥控器包装时天线处于收纳状态，请参照如下图示展开天线。 (3). 给遥控器充电请参照第 17 页说明检查当前遥控器电量。如电量不足，请按如下图示给遥控器充电。遥控器充电线电家用电源源适配器 (4). 展开手机支架与安装手机，并用数据线连接手机和遥控器展开手机支架并放入手机用数据线连接手机和遥控器 Copyright 2022 C-Fly all rights reserved...
Page 9: 激活飞行器
在激活飞行器与遥控器后，若 CFLY 2 提示有新固件可升级，推荐用户按照 CFLY 2 的提示进行升级，以获得更好的体验。 5. 飞行器部件名称 a 正转电机 / CW 正桨 c 反转电机 / CCW 反桨 b 避障模块 d 机头指向灯 ( 光流状态指示灯 ) e 云台 / 相机 f 飞行器电源开关及状态指示灯 g 超声波定高模组 h 光流摄像头 i 存储卡槽 Copyright 2022 C-Fly all rights reserved...
Page 10: 遥控器部件名称
当开关在 “OFF” 位置时，飞行器处于普通飞行模式，绿灯常亮时已连接飞行器，红灯常亮时未连接到飞飞行动作比较平稳；行器。当开关在 “ON” 位置时，飞行器进入运动飞行模式， g 遥控器电量指示灯此时飞行动作比较灵活，飞行速度较快。 o 返航 / 暂停按键指示当前遥控器电量。 h 相机变焦按键在飞行过程中，长按此按键 2 秒以上，飞行器进入自动返航模式；按住此按键同时拔动 a 云台俯仰控制拔轮，将可在其它任何自动飞行的模式下（低电返航模式除调整相机变焦量，画面将随之放大或缩小。 i 数据线接口外），短按此按键，飞行器将进入悬停模式。连接手机，与手机互传数据。 Copyright 2022 C-Fly all rights reserved...
Page 12: 飞行器状态指示灯
飞行状态指示灯提示序号指示灯状态含义蓝灯闪烁遥控器未连接，GPS 未定位蓝灯常亮遥控器未连接，GPS 已定位绿灯常亮遥控器已连接，GPS 已定位绿灯闪烁遥控器已连接，GPS 未定位红蓝交替闪烁指南针水平旋转校准中红绿交替闪烁指南针垂直旋转校准中红灯常亮严重错误红灯闪烁低电量报警红灯双闪严重低电量报警新手模式 (GPS 未定位 ) 绿灯双闪蓝绿交替闪烁指南针干扰过大 Copyright 2022 C-Fly all rights reserved...
Page 13: 飞行挡位
飞行过程中，如遥控信号持续中断超过 2 秒，飞行控制系统将接管飞行器控制权，控制飞行器飞回到记录的返航点。如果在返航过程中遥控信号恢复，飞行器返航过程仍将继续，但用户可通过遥控器暂停键取消返航，夺回飞行器控制权。在返航过程，用户可通过摇杆操控飞行器高度，其调整范围在设定的返航高度和限飞高度之间。注意： ● 起飞点必须要确保方圆 10 米是平坦的地面，且周围 50 米内无大型钢构建筑物。返航高度设置或飞行高度必须高于附近最高的建筑物，才能保证因不确定因素导致信号断连后飞行器安全返航。若不满足起飞和设置条件，风险须由用户自己承担。 ● 关于设置“返航高度”和“限飞高度”，请参照第 25 页的“飞行器设置”部分说明介绍。 ● 当 GPS 信号欠佳或 GPS 不工作时，无法返航。 ● 自动返航时，当飞行器飞行高于 30m 高度时，飞行器将立即执行返航操作，低于 30m 高度时， Copyright 2022 C-Fly all rights reserved...
Page 14: 飞行器电池
红灯闪烁 , 充电中绿灯常亮，充电完成充电器充电线电源适配器家用电源提示： ●必须使用官方提供的专用充电器进行充电。 ●用户需自行准备 USB 电源适配器。USB 电源适配器的功率大小决定充电时间长短。 ●当使用 5V 2A 的 USB 电源适配器充电时，时间约 270 分钟。注意事项： ● 给充电电池充电时，必须在成人监护下进行，不要给儿童使用，充电时必须远离易燃物，充电时监护人请不要离开本产品的监视范围。 ● 请不要短路、挤压电池，以免发生爆炸。 ● 切勿将电池短路、分解或投入火中；切勿将电池放在高温、受热的地方（如火中或电热装置附近）。 ● 只能使用官方推荐的充电器，定期检查充电器的电线、插头、外壳和其他部件是否损坏，发现损坏时应及时停止使用。 Copyright 2022 C-Fly all rights reserved...
Page 15: 飞行器开关机
指示灯及电池电量指示灯点亮。再次长按飞行器电源开关约 2 秒，飞行器关机，所有指示灯熄灭。 6. 更换螺旋桨飞行器出厂时已安装好螺旋桨。使用过程中如若螺旋桨出现损伤，请按下图示更换。逆时针方向拧动螺丝，拆下装上螺旋桨和螺丝，顺时针装桨时须确认桨上面的箭头和机螺旋桨。方向拧动螺丝锁紧。臂上的箭头标识方向一致。注意事项： ● 同一个电机上的螺旋桨务必同时更换，否则可能会产生较大的震动，以致影响飞行及影像性能。 ●更换螺旋桨时，确保安装的螺旋桨与拆下的螺旋桨上面的字符相同（如都是 CW，或都是 CCW），同时确认螺旋桨上箭头标识与机臂上的箭头标识方向一致。若螺旋桨安装错误，飞行器将不能正常飞行并可能导致损伤。 ● 由于螺旋桨较薄，安装时请小心操作，以防意外划伤。 ● 请使用官方提供的螺旋桨配件。 ● 螺旋桨属于易损消耗品，如有需要，请另行购买配件。 7. 云台相机 1). 云台概述三轴增稳云台为相机提供稳定的平台，使得在飞行器高速飞行的状态下，相机也能拍摄出稳定的画面。云台可控角度范围为俯仰 -90°至 20°。 Copyright 2022 C-Fly all rights reserved...
Page 16: 光流定位和超声波定高系统
卡上的视频与照片可下载到手机 APP 中。 ● 在不同手机和不同环境下，图传效果和距离会有不同。 ● 请尽量在空旷无干扰环境中飞行，以获得更好的图传体验。 ● 经过实际测试，在无干扰环境中图传距离可达到 6000m。注意事项： ●请勿在飞行器开机的状态下插拔 Micro SD 存储卡。录像过程中插拔存储卡或在开机的状态下拔出电池将可能导致存储卡损坏以及存储数据丢失。 ●在使用相机拍摄前检查相机参数设置，确保参数正确。 ●在使用本设备拍摄重要影像时，请在实际拍摄之前进行数次测试拍摄，以确保设备处于正常的工作状态。 ●关闭飞行器电池前，请先停止录像，否则将会损坏正在录制的视频。对于损坏的视频，请将存储卡重新插回飞行器并开机，有概率会自动修复好文件。Cfly 对无法读取的视频和照片造成的损失不承担任何责任。 ●请在标称的温、湿度范围内使用及保存相机，以保持相机镜头良好的性能。 ●对于镜头表面的脏污或灰尘，建议使用专业镜头清洁工具清洁镜头，以免损伤镜头或对画质产生影响。 ●确保相机无任何遮挡覆盖，否则高温可能导致相机损坏，甚至烫伤您或他人。 8. 光流定位和超声波定高系统 Faith2 Pro 配备了下光流定位和超声波定高系统，为飞行器提供了更好的环境适应能力。光流定位系统位于机身底部，如下图示机身底部安装了摄像头模块②。光流定位系统通过图像获取飞行器位置信息。超声波定高系统由一对超声波传感器模组①（一发一收）组成。超声波传感器可以通过超声波测量当前飞行器高度。 Copyright 2022 C-Fly all rights reserved...
Page 17: 关于避障模块
●避障模块在某些物殊情况不能识别障碍物（如细小的树枝、电线等，镜面反射的障碍物表面等），会存在避障失败的风险。因此在飞行过程中需谨慎飞行，密切注意环境及时操控飞行器。 1). 开启避障功能当同时满足如下条件时，无人机将自动启用避障功能： ●室外飞行； ●在无人机开机前，安装好避障模块 ; ●在 APP 避障设置菜单中，启用“飞行避障功能”( 参照第 26 页的说明 ); ●在飞行过程中，关闭运动模式 ( 参照第 17 页的说明，将遥控器上的开关拔到 OFF 位置 )。 2). 关闭避障功能当满足如下任一条件，无人机将自动关闭避障功能： ●室内飞行； Copyright 2022 C-Fly all rights reserved...
Page 18 飞行方向 20m 避障有效区域避障有效区域如上右图所示，当无人机向正右方侧飞时，无人机前进方向（此时是正右方） ±45°、距离 20 米的三角形空间为避障模块的有效工作范围。当无人机向上爬升时，避障模块将旋转向上并检测顶部的障碍物，在上方 ±45°、距离 20 米的三角形空间为避障模块的有效工作范围。当无人机向其它方向飞行时，避障模块的有效工作范围同理类推。 5). 发现障碍物后的操作如下左图所示，无人机在距障碍物约 20 米处会检测到障碍物，然后在距离障碍物约 2 米的位置停止前进并保持悬停状态。障碍物障碍物不能前进可以侧飞可以侧飞可以后退发现障碍物此时，如上右图所示，不能操控无人机前进，但可以操控无人机向其它方向飞行（如侧飞或后退）。 Copyright 2022 C-Fly all rights reserved...
Page 20: 遥控器指示灯状态说明
序号指示灯状态提示音含义充电过程中，绿灯闪烁无充电中充电过程中，绿灯常亮无充电完成绿灯常亮无遥控器正常工作中 B-,B-,B-,··· 绿灯慢闪低电报警，请立即给遥控器充电 B-B-B-······ 开机闲置超过 9 分钟，操作遥控器后该提示自动消失绿灯常亮 2. 遥控器功能操作说明 1). 遥控器开关机按键按键 2 秒打开遥控器电源。在遥控器关机状态时，长按按键按键 2 秒关闭遥控器电源。在遥控器开机状态时，长按电源开关按键 Copyright 2022 C-Fly all rights reserved...
Page 21 2). 检查遥控器电池电量当遥控器关机时，轻按一下遥控器的按键，遥控器的电源指示灯将点亮。参照下图及指示灯点亮的状态，了解电池当前电量。电池电量 <25% 25%< 电池电量 <50% 50%< 电池电量 <75% 75%< 电池电量 3). 给遥控器充电如遥控器电量不足，请按如下图示充电。遥控器充电线电源适配器家用电源 4). 运动（SPORT）飞行模式当遥控器上的开关在“ON”的位置时，飞行器进入运动飞行模式，此时飞行器动作比较灵活，飞行速度比较快。当遥控器上的开关拔到“OFF”的位置时，飞行器将切换到普通飞行模式，此时飞行器动作比较稳定。 SPORT( 运动 ) 模式开关 Copyright 2022 C-Fly all rights reserved...
Page 22 ● 关机前请停止录像，否则可能导致文件损坏。 ● 录像过程中不能拍照。 7). 一键起飞 / 降落按键 2~3 秒，飞行器自动起飞到 1.2m 左右高度悬停。当飞行器飞行准备完成后，长按按键 2~3 秒，飞行器将自动降落到地面上。当飞行器在飞行时，长按一键起降按键 8). 智能返航及暂停按键 2 秒以上或点击 APP 操控界面中的返航图标启智能返航由用户主动触发。按遥控器的动智能返航。启动智能返航功能后，遥控器发出“嘀嘀 - 嘀嘀……”声，飞行器将自动返航至起飞点。在返航的上升及返回过程中，所有摇杆将不能操控。在下降过程中，可以推动摇杆操控飞行器，改变着陆位置。返航 / 暂停按键 Copyright 2022 C-Fly all rights reserved...
Page 23: 摇杆模式
●返航高度默认设置为 30m。请参考第 25 页的介绍说明，根据需要在 APP 的“飞行器设置” 页面自行设置返航高度。 3. 摇杆模式 1). 摇杆的操控方法比较常用的遥控器摇杆操控方式有右手油门模式（Mode 1，即日本手）、左手油门模式（Mode 2，即美国手）两种。其操控方法分别如下图所示： (1). 右手油门模式（Mode 1）前进上升向左旋转向右平移后退下降向左平移向右旋转 (2). 左手油门模式（Mode 2）上升前进向左旋转向右平移后退下降向右旋转向左平移 Copyright 2022 C-Fly all rights reserved...
Page 24 向左移动后退 (2). 左手油门模式 ( 美国手， Mode2) 遥控器飞行器遥控器飞行器向右旋转向左旋转上升下降前进向左移动向右移动后退 2). 切换摇杆模式 ●切换至左手油门 (Mode 2，即美国手 ) 模式如下图所示，先将左摇杆拉至最低位置，再同时按住和两个按键打开电源。当遥控器 “嘀” 一声响且绿灯常亮即成功切换到左手油门模式。然后松开摇杆和按键，重启遥控器后即可使用。 Copyright 2022 C-Fly all rights reserved...
Page 25: 遥控器通信范围
当天线与遥控器背面呈 180°或 270°夹角时，且天线平面正对飞行器，可让遥控器与飞行器的信号质量达到最佳状态。注意： ●请保持飞行器在遥控器前方范围内飞行，且遥控器和飞行器中间无任何障碍物遮挡。 ●请尽可能避免天线顶端朝向飞行器，此时飞行器处于较差的通信区域。 ●请勿同时使用其它同频段的通信设备，以免对遥控器信号造成干扰。 5. 绑定飞行器套装版产品出厂时无人机已与遥控器绑定，用户开机就可以使用。如更换了遥控器，或是其他原因飞行器与遥控器未配对绑定，请按照如下步骤完成对频： 1) 分别打开飞行器和遥控器电源； 2) 使用数据线连接遥控器和手机。注意数据线上有“ ”标识的一端连接遥控器，另一端连接手机； 3) 打开“CFLY2” APP，进入“首页设备→ 我的 → 遥控器配对”，点击“遥控器配对”选项； 4) 在对话框中点击扫描将显示扫描到的飞行器的名称； 5) 请选择飞行器的名称，如“Drone-xxxxxx”，确认无误后点击“确定”并等待； 6) 当飞行器尾灯变为绿灯慢闪或常亮时，表示遥控器已与飞行器绑定。 Copyright 2022 C-Fly all rights reserved...
Page 26: 中位校准
遥控器 6. 中位校准在飞行或使用过程中，有如下任一现象时，请对遥控器进行中位校准： ● 未操控遥控器摇杆时，飞行器在 GPS 定位良好且无干扰的情况下，不能悬停飞行并往一个方向偏移。 ● 未操控遥控器拨轮时，相机自动向上或者自动向下转动。校准方式如下： 1) 遥控器关机 , 并保持关机状态 20 秒以上。 2) 按住遥控器的按键不放，然后长按按键开启遥控器电源。在操作过程中不得触碰遥控器的左、右摇杆及拨轮。 3) 当遥控器开机后松开按键 , 此时已完成中位校准，可以正常使用了。按键和 Copyright 2022 C-Fly all rights reserved...
Page 28: 关于 Cfly 2
● CFLY2 支持 Android 6.0 及以上系统，支持 iOS 10.0 及以上系统。 ●使用 CFLY2 前请确保手机电量充足。 ●当您在手机上使用 CFLY2 时，请将注意力集中在操控飞行器上，切勿在飞行过程中接听来电，收发短信或使用其他手机功能。 ●地图界面中使用的地图需从互联网下载。使用该功能前，建议将移动设备接入互联网以缓存地图。 ●在中国大陆地区使用飞行器的用户，需根据中国民用航空局的相关规定完成实名登记，请通过民航局无人机实名登记系统登记。如需了解更多信息，请访问 https://uas.caac.gov.cn。 3. 注册帐户与登录安装 CFLY2 并打开 APP，参照如下提示界面注册帐号并登录。 4. 连接飞行器打开遥控器电源，用数据线连接手机和遥控器。打开 “CFLY 2”进入 APP 主页，当界面左上角显示“已连接设备”，点击“开始飞行”进入相机界面。 Copyright 2022 C-Fly all rights reserved...
Page 29: 相机界面功能说明
点击“操控界面”右上角的“ ”图标进入如下图示的“飞行器设置”界面。 a 新手模式开关 : e 动态返航点 : 开启“新手模式”后，“距离限制”选项显示。此更新返航点。 f 传感器校准 : 时可以设定限制距离与高度，飞行器将在此限定空间内飞行。当“新手模式”开启后，飞行器必须在其功能参考相关章节说明。 GPS 定位后才能解锁起飞。 g 飞行器激活时间 b 重力感应切换横竖屏 c 高度限制 : 显示飞行器的激活时间。 h 飞行器序列号设定最大的飞行高度。 d 返航高度设置 : 显示飞行器的序列号。设定智能返航的飞行高度。 Copyright 2022 C-Fly all rights reserved...
Page 30 遥控器配对 : 降速度。 d 允许云台仰视进行遥控器配对，其功能参考相关说明。开启后，最大可操控相机水平向上 20 度。 4). 飞行器电池设置点击“ ”图标进入如下图示的飞行器“电池设置”界面。在此可设定低电报警电量，设定范围在 10%~80% 之间。在此界面还可查询电池的其它信息。 5). 其它设置点击“ ”图标进入如下图示的“其它设置”界面。 a 找飞机 c 语音播报开关 d 版本信息当飞行器遇特殊情况飞丢时，可用此功能辅助寻找飞行器。连接飞行器及遥控器后，在此处可查看当前 APP 及 b 辅助网格线各系统固件版本信息。选择合适的网格线，用于拍摄时构图参考。 Copyright 2022 C-Fly all rights reserved...
Page 32: 飞行环境要求
让飞行器自行返回。强烈建议初学者使用新手模式，此时飞行器的飞行高度将被限制在 30m、距离将被限制在 50m 以内（可手动调节限制高度与距离），而且必须要在有良好的 GPS 信号的情况下才能起飞。如果已经熟练掌握了飞行器的操作，那么可以在 APP 的通用设置栏目里关闭新手模式。 5. 飞行前检查事项 1) 遥控器、飞行电池以及移动设备是否电量充足。 2) 所有螺旋桨是否完整无损，是否正确安装。 3) 所有机臂以及桨叶是否完全展开。 4) 云台保护罩是否移除。 5) 确保相机镜头清洁。 6) 是否安装 Micro SD 存储卡。 7) 确保电池安装到位、稳固牢靠。 8) 务必使用原厂配件或本公司认证的配件。使用非原厂配件有可能对飞行器的安全使用造成危险。 9) 如有避障模块，请确认模块安装牢靠，且镜片清洁无脏污。 Copyright 2022 C-Fly all rights reserved...
Page 33: 指南针校准
● APP 及飞行器提示校准指南针时； ● 悬停或飞行过程中严重漂移时。校准指南针方法如下： (1). 进入校准模式：当 APP 连接飞行器后，点击如下左图示 “操控界面” 右上角的 “ ” 图标进入如图 “飞行器设置” 菜单，再点击如下右图所示“校准指南针”图标；动态返航点当 APP 弹出提示语后，请按照提示内容检查当前环境并远离金属物体，然后点击如下左图所示 “校准”图标。此时，飞行器状态指示灯将变为红、蓝灯交替闪烁时，即进入指南针校准模式，此时 APP 进入如下右图所示界面。 (2). 校准指南针校准指南针分两个步骤：第一步：水平校准当 APP 提示水平旋转飞行器后，如下图所示，先将飞行器水平放置并水平方向转动，直到飞行器状态指示灯变为红绿灯交替闪烁，即水平校准成功。平置并水平方向转动飞行器 Copyright 2022 C-Fly all rights reserved...
Page 34: 基础飞行步骤
8) 飞行器着地后，将油门杆拉到最低的位置并保持，直至电机停止。 9) 依次关闭飞行器和遥控器电源。 8. 飞行操控说明 1). 开启电源，飞行器初始化检测将飞行器放置在水平地面上，分别打开遥控器与飞行器电源。确保飞行器水平静置 30 秒以上，以使飞行器完成自检。当飞行器状态指示灯由蓝灯闪烁或常亮转换为绿灯闪烁或常亮，表明飞行器已与遥控器成功连接。飞行器初始化过程中，如地面震动可能导致飞行器及云台工作异常，请关机并置于静止的水平地面重启飞行器，即可进入正常工作状态。 2). 连接飞行器启动 CFLY 2 APP，参照第 24 页“连接飞行器”部分说明，连接飞行器。 3). GPS 信号状态说明当飞行器状态指示灯为绿灯常亮时，表示 GPS 成功定位，此时飞行器可以安全起飞。当飞行器状态指示灯显示绿灯闪烁时，则表示 GPS 信号弱或没有信号。此时 GPS 未能定位， Copyright 2022 C-Fly all rights reserved...
Page 35: 航拍提示和技巧
(2). 使用 APP 的“一键降落”：点击 APP 界面上的图标“ ”，APP 弹出确认对话框，点击“确认”后，飞行器将从当前位置垂直降落着地，直至螺旋桨停止转动。在此过程中，请注意保持安全距离。 (3). 手动操控遥控器降落：缓慢向下拉动油门摇杆 , 飞行器将缓慢降落。当飞行器着地后，继续保持油门摇杆在最低位置直至螺旋桨停止转动。 7). 关闭电源完成飞行后，请依次关闭飞行器和遥控器的电源。注意：飞行完毕后电机温度较高，请勿触碰！ 9. 航拍提示和技巧 ● 每次飞前仔细检查飞行器各部件是否正常。 ● 选择晴朗、少风的天气进行拍摄。 ● 飞行前可进行试飞，以帮助规划航线和取景。 ● 飞行过程中尽量小幅度地推杆以使飞行器平稳地飞行。 ● 选择合适的云台拍摄角度。 ● 尽量在智能定点飞行模式下进行拍照或摄像。 Copyright 2022 C-Fly all rights reserved...
Page 38: 规格参数
主控安霸 A12，Sensor Sony CMOS；影像传感器 5120×3840 (2000 万 ) 照片尺寸照片拍摄模式单拍，连拍，延时拍摄 3840×2160（4K），30 帧录像分辨率 50Mbps 视频最大码流 FAT32 支持文件系统 JPEG 图片格式视频格式 Micro SD 最大支持 128GB 容量，传输速度为达到 UHS-1 评级以上支持存储卡类型的 Micro SD 卡 0~40℃ 工作环境温度 Copyright 2022 C-Fly all rights reserved...
Page 39 700mA @ 3.7V （与移动设备有关） 2600mAh 电池容量 3.7V 电池电压 Li Po 18650 1S 电池类型 9.62 Wh 电池能量 0℃ ~40℃ 工作环境温度厚度 6.5-8.5 mm，最大长度 80 mm 移动设备支架充电方式最大充电功率 < 2.5 小时 ( 推荐使用 5V 2A 的电源适配器，其功率决定充电时间 ) 充电时间 Copyright 2022 C-Fly all rights reserved...
Page 40: 物品清单
螺旋桨 x4 L 形扳手 x1 免责声明 x1 使用说明书 x1 3. 重要声明无人机飞行和航拍是一种鼓舞人心、令人兴奋和有趣的休闲活动，充满欢乐和乐趣。另外在技术和电子领域，也给无人机爱好者提供了广泛的活动空间。并且，无人机是一种将机械、电子、空气力学、高频发射等专业知识整合为一体的精密设备，需要正确组装和调试才可避免事故发生。该产品持有人必须使用安全的方式来操作控制；操作不当，可能引起严重的人身伤害或财产损失。同时，无人机不仅仅是操作飞行，广泛的护理、保养和维修工作是不可或缺的。如果未正确操作和维护，则无人机或无人机的组件可能会在很短的时间内损坏。特别是对于电池，必须严格遵守文件中给出的安全说明和正确操作的规定。此外，许多单个零件的负载在很大程度上取决于维护和使用，因此它们被认为是易损件。正因为如此，保证 / 担保只限于材料、生产和设计缺陷。。使用无人机通常还需要适当的责任保险，以保障对人员或财产的损害。由于操作和维护都需要一定的专业知识和经验，因此无人机在任何情况下都不能被看作是一种玩具。对于以下几点，在没有证据证明风险转移时存在缺陷的情况下，就不能接受保证 / 担保索赔： • 意外损坏。由于无人机的设计目的不是与墙壁或其他物体碰撞，即使是一次性的碰撞 / 撞击 Copyright 2022 C-Fly all rights reserved...
Page 41: 售后保修信息
操作说明书上操纵，注意飞行器飞行时与使用者或其他人保持 1-2m 的距离，避免飞行器飞行、降落时撞向人的头部、脸部和身体等，引起伤害。远离潮湿、高温环境飞行器内部是由许多精密的电子元件和机械零件组成，所以，必须防止飞行器潮湿或水气进入机体，以免机械，电子元件故障而引发意外。维护保养时请用干净抹布擦拭表面污渍。请在 0~40 ℃的环境内存放本产品，长时间高、低温存储，将加速机械零件及电子元器件的老化，影响产品寿命。避免独自操控遥控飞行器操控技巧在学习初期有着一定的难度，要尽量避免独自操作飞行，需有经验的人士指导。正当使用本产品请使用原装零件进行改装或者维修，以确保飞行的安全。请在产品功能允许的范围内进行操作和使用，且不得用于安全法令之外的其他非法用途。安全操作 (1). 请根据自身的状态和飞行技能，操作遥控飞行器。疲劳、精神不佳或操作不当，将会增加意外风险的概率。 (2). 不要靠近耳朵使用！误用可能导致听力损坏。远离高速旋转部件当飞行器旋翼在高速旋转时，请飞行员、周围人群和物体远离旋转部件，以免造成危险及损坏。远离热源及高温环境遥控飞行器是由金属、纤维、塑料、电子元件等材料组成，因此要尽量远离热源、防止日晒，避免因高温引起变形，甚至损坏。电池单独存放当飞行器不在工作状态时，务必从飞行器内取出电池单独存放。以避免在存储时误触开机，以致发热器件工作且在包装内因散热不良产生高温，进而导致机器损坏或引发事故。环保要求随意丢弃该产品，可能会对环境造成影响，请按当地法律法规要求妥善回收处理。 Copyright 2022 C-Fly all rights reserved...
Page 43 Content Product Overview ---------------------------------41 CFLY2 APP -------------------------------------------65 1.Introduction -------------------------------------------------------- 42 1.APP introduction -------------------------------------------------- 66 2.First use ------------------------------------------------------------- 42 2.Download CFLY2 APP ----------------------------------------- 66 3.Activate the aircraft ----------------------------------------------- 45 3.Register / log in --------------------------------------------------- 66 4.Upgrade ------------------------------------------------------------ 45 4.Connect the aircraft ---------------------------------------------- 66 5.Aircraft diagram --------------------------------------------------- 45 5.Camera setting ---------------------------------------------------- 67 6.Remote controller diagram ------------------------------------- 46...
Page 45: Product Overview
Product Overview Product Overview This section describes Faith2 Pro and lists the components of the aircraft and remote controller. Copyright 2022 C-Fly all rights reserved...
Page 46: Introduction
Product Overview 1. Introduction Faith2 Pro is equipped with a vision positioning and GPS positioning system, which allows it to fly and hover stably indoors and outdoors, and has functions such as one-key RTH, circle mode, follow me, and waypoint flight, etc. Faith2 Pro is equipped with a 3-axis mechanical stabilization gimbal to capture high-resolution pictures and videos.
Page 47 If the battery is not installed in place, it may cause the aircraft to lose power and fall during flight. ● Be careful: the buckle will make a "click" sound when the battery is inserted, that is, it is installed in place. Copyright 2022 C-Fly all rights reserved...
Page 48 Please charge the remote controller as shown. Remote Charge Power Household power socket adapter controller wire (4). Unfold the phone support and insert the phone as shown,Choose correct data wire to connect RC and phone. Copyright 2022 C-Fly all rights reserved...
Page 49: Activate The Aircraft
The new aircraft must be activated. Please turn on the aircraft and RC open CFLY2 APP then operate according to the interface prompts. The Internet is required during activation. 4. Upgrade After activating the RC and aircraft, C-fly recommend user to upgrade when there is new firmware to get better flight experience. 5. Aircraft diagram...
Page 52: Leds And Status Indicator Of Aircraft
If the aircraft has installed obstacle avoidance module and the flight obstacle avoidance function in the app setting menu is enabled (refer to the description on P68), the aircraft will automatically enable the obstacle avoidance function after switching to the normal mode (Sport off). Copyright 2022 C-Fly all rights reserved...
Page 54: Battery Of Aircraft
● The aircraft battery must be charged by using the officially supplied dedicated charger. ● The power of USB power adapter determines the charging time. ● With 5V 2A adaptor, the charging time is about 270 minutes. Copyright 2022 C-Fly all rights reserved...
Page 55: Aircraft Power Switch
● As the propellers are thin, be careful when installing them to prevent accidental scratches. ● Please use the official dedicated propellers for replacement. ● Propellers are consumables. Please purchase the official dedicated propellers if necessary. Copyright 2022 C-Fly all rights reserved...
Page 56: Gimbal Camera
● Stop recording before turning off the aircraft, otherwise the video being recorded will be corrupted. For the damaged video, please insert the memory card back into the flight and Copyright 2022 C-Fly all rights reserved...
Page 57: Optical Flow Position And Ultrasonic Altitude Hold
● Make sure that the light is bright enough and the surfaces is with clear textures so that the vision system can acquire the movement information through recognizing the ground textures. ● The vision system may not function properly when the Aircraft is flying over water, low light Copyright 2022 C-Fly all rights reserved...
Page 58: Obstacle Avoidance
The flight control system will control the aircraft to stop moving at an appropriate distance, so as to achieve the effect of obstacle avoidance. Copyright 2022 C-Fly all rights reserved...
Page 59 As shown in the figure on the right, when the aircraft finds an obstacle and stops and cannot move forward, it can be controlled to fly in other directions (such as side flight or backward flight). Copyright 2022 C-Fly all rights reserved...
Page 62: Status Indicator Of Remote Controller
2. Function instructions of remote controller 1) RC power on/off Power on and power off the remote controller by pressing the power button for more than 2 seconds. RC power on/off Copyright 2022 C-Fly all rights reserved...
Page 63 As shown in the figure below, dial the pulley in the upper left corner of the remote control to control the camera pitch angle. Slide the control slider to the left,The camera rotates down. Slide the control slider to the right,The camera rotates up. Copyright 2022 C-Fly all rights reserved...
Page 64 Please do not use other functions during the process of return. Please ensure there are no obstacles in way of return in case of any potential accidents. Copyright 2022 C-Fly all rights reserved...
Page 65: Throttle Control Stick Mode
The default setting mode is left hand throttle mode (mode 2, i.e. american hand). After taking off, control the aircraft as shown in the figure below. Mode1 Aircraft Aircraft Right Rotation Left Rotation Ascend Descend Forward Left Right Backward Copyright 2022 C-Fly all rights reserved...
Page 66: Optimal Transmission Zone
When operating the aircraft, the orientation and distance between the remote controller and the aircraft shall be adjusted in time, and the antenna position shall be adjusted to ensure that the aircraft is always within the good communication range. Copyright 2022 C-Fly all rights reserved...
Page 67: Pair The Aircraft
(1) Turn off the RC. (2) Press the button, and hold still, then press to turn on the RC. Attention: during this process, do not touch the left or right joystick. (3) loose the button, calibration is completed. Copyright 2022 C-Fly all rights reserved...
Page 70: App Introduction
Turn on RC, connect RC and phone via data wire. Open CFLY2 APP to check whether the aircraft status in the upper left corner is connected. If 'connected ' is displayed, click 'start flying' to enter operation interface. Copyright 2022 C-Fly all rights reserved...
Page 71: Camera Setting
30 meters. f Sensor calibration: b Switch horizontal to vertical screens Refer to relevant chapters for its functions. g Aircraft activation time c Height limit: h Aircraft serial number Set the maximum flight altitude. Copyright 2022 C-Fly all rights reserved...
Page 72 Find the aircraft picture viewfinder. Find the lost aircraft through the navigation c Voice broadcast switch function. d Version information b Auxiliary gridlines Display version information. It is used for the composition calibration of Copyright 2022 C-Fly all rights reserved...
Page 74: Flight Environment Requirements
6) Ensure that the battery is firmly installed. 7) Always use original components or accessories certified by the manufacturer. The use of non-original accessories may pose a hazard to the use of the aircraft. Copyright 2022 C-Fly all rights reserved...
Page 76: Basic Flight Operation Steps
Put the aircraft on the fat surface, turn on the remote controller and aircraft successively, wait for aircraft on flat ground for about 30 seconds for self-diagnostic tests. When the aircraft 's indicator light turns from flashing or solid blue to flashing or solid green, Copyright 2022 C-Fly all rights reserved...
Page 77 Click the ' ' on app, then click confirm, the aircraft will automatically land and propeller stop to rotate. Please make sure the safe distance for operate (3) Landing manually: Slowly pull the throttle, the aircraft will descend to land, keep pulling the throttle, propeller stop to rotate. Copyright 2022 C-Fly all rights reserved...
Page 78: Suggestion And Tips For Recording Video
3) Perform test flights to establish flight routes and to preview scenes. 4) Push the control stick gently to keep the aircraft movement smooth and stable. 5) Choose appropriate gimbal shooting angle. 6) Try to record the videos under positioning mode. Copyright 2022 C-Fly all rights reserved...
Page 80: Specification
Video recording resolution 3840×2160 Maximum video bit 50 Mbps Supported file systems FAT32(<=32GB) /exFAT(>32GB) Photo JPEG Video Supported SD cards Micro SD™ Max capacity:128GB. UHS-I speed grade 3 rating required Operating temperature range 0~40℃ Copyright 2022 C-Fly all rights reserved...
Page 81 2600mAh Battery capacity (built-in) 3.7V Battery type LiPo 18650 1S Battery power 9.62Wh Operating temperature range 0~40℃ Supported mobile device size Thickness supported:6.5-8.5mm Charge Maximum charge power Charge time < 2.5h(with 5V 2A adapter) Copyright 2022 C-Fly all rights reserved...
Page 83: Warranty Information
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: 1) This device may not cause harmful interference, and; 2) This device must accept any interference received, including interference that may cause undesired operation. Copyright 2022 C-Fly all rights reserved...
Page 84 FCC radiation exposure statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. Copyright 2022 C-Fly all rights reserved...
