Instructions

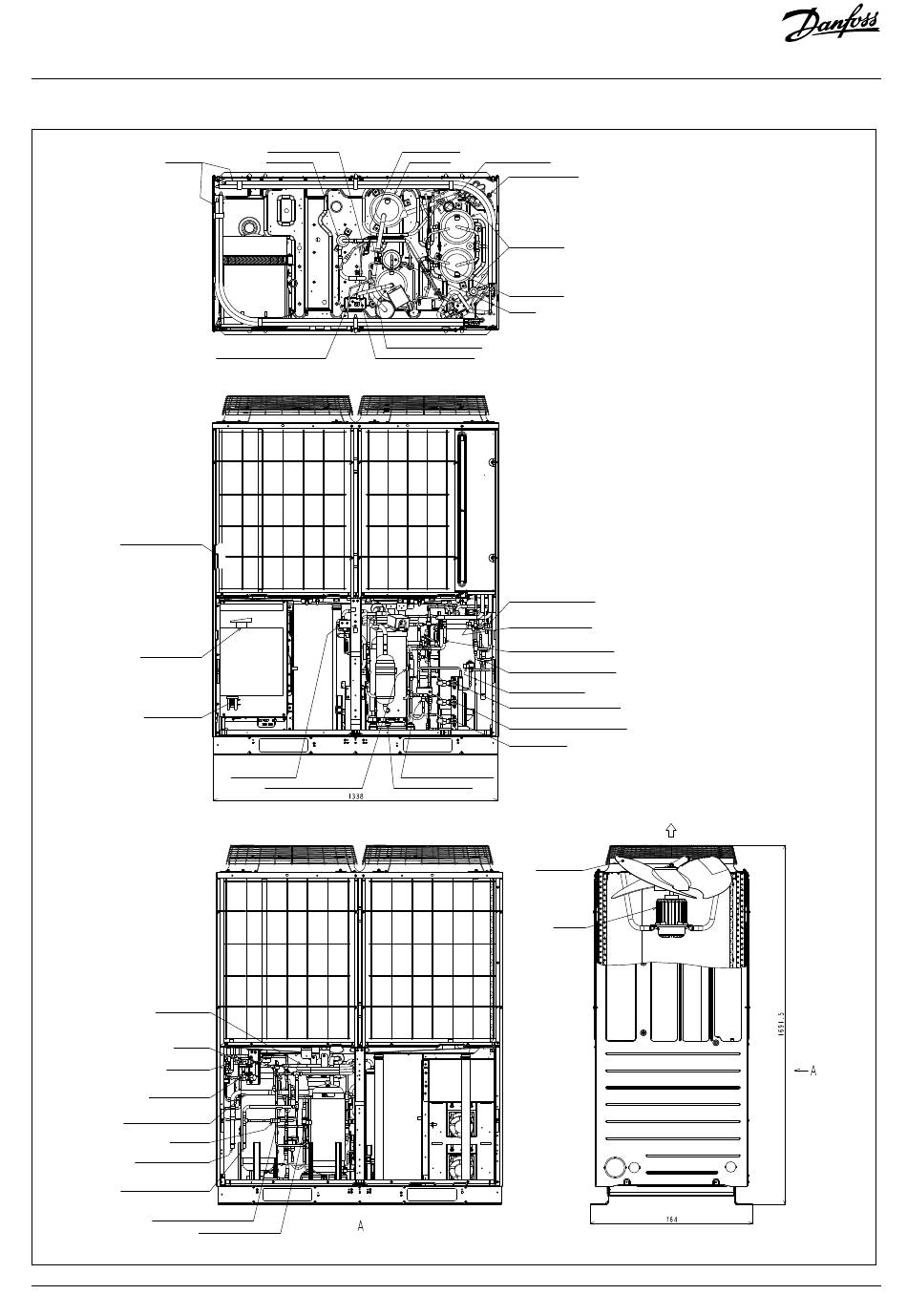

Structural drawing
Gas cooler
Outdoor air temperature sensor
7-segment display
Operation switch
Subcooling coil
Stop valve
Safety valve
Low pressure side service port
Suction pipe temp. sensor
Sight glass
Gas refrigerant inlet
ø19.05 copper tube,
brazing connection
Liquid refrigerant outlet
ø12.7 copper tube,
brazing connection
Liquid feed temp. sensor
© Danfoss | Climate Solutions | 2023.02 | LCA012A024
High pressure switch
Oil separator
Solenoid valve for oil return
Solenoid valve for
hot gas bypass
Injection inlet temp. sensor
EEV for subcooling coil
Oil level sensor
Subcooling coil
temperature sensor
Accumulator
Low pressure sensor
Middle pressure receiver
Middle pressure sensor
Oil pod
Compressor (scroll - rotary)
Discharge pipe temperature sensor
Middle pressure receiver
inlet temperature sensor
EEV for middle pressure
receiver inlet
Gas cooler temperature sensor (inlet)
Gas cooler temperaturesensor (outlet)
EEV for liquid bypass
High pressure side service port
Middle pressure side service port
Oil service port
Solenoid valve for middle
pressure injection
Under dome temp. sensor
Propeller fan
Fan motor
Air out
All dimensions in mm
118A5495A - AN405821998738en-000102 | 51
