Instructions / Vejledning / Anleitung / Instructions / Instrucciones / Istruzioni / Instruktioner / Instruções / Instructies /
Ohjeet / Οδηγίες / Instruksjoner / Инструкции / Instrucţiuni / Pokyny / Instrukcje / Инструкция

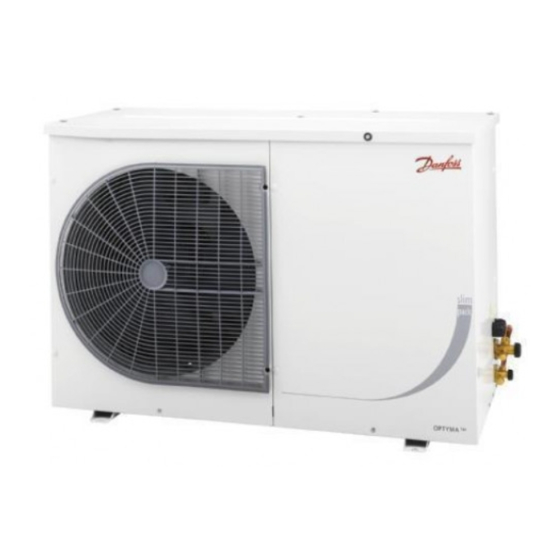

Optyma™ Slim Pack
OP-LSQM / LSHM / MSXM / MSHM
MSGM / MSYM / MSBM
English / English
Dansk / Danish
Deutsch / German
Français / French
Español / Spanish
Italiano / Italian
Português / Portuguese
Nederlands / Dutch
Suomi / Finnish
Eλληνικά / Greek
Norsk / Norwegian
български (Bălgarski) / Bulgarian
Română / Romanian
Čeština / Czech
Polski / Polish
Русский / Russian
GA Drawings / GA-tegninger / GA-Zeichnungen /
Schémas GA / Diagramas GA / Disegni d'assieme /
GA Drawings / Desenhos GA / GA-tegninger / GA-
piirustukset / Σχεδιαγράμματα / GA-tegninger / GA
Чертежи / Diagrame AG / Výkresy / Rysunki GA /
Компоновочные чертежи
Wiring Diagram / El-diagram / Schaltplan / Schéma
électrique / Diagrama eléctrico / Schema elettrico
/ Kopplingsschema / Diagrama de ligações / El-
diagram / Kytkentäkaavio / Διάγραμμα καλωδίωσης
/ Koblingsskjema / Диаграма на окабеляване /
Diagramă de conexiuni / Schéma zapojení / Sche-
mat elektryczny / Электрическая схема
© Danfoss | DCS (CC)| 2019.01
www.danfoss.com
p. 2
p. 6
p. 10
p. 14
p. 18
p. 22
p. 26
p. 30
p. 34
p. 38
p. 42
p. 46
p. 50
p. 54
p. 58
p. 62
p. 66
p. 68
Optyma™
EcoDesign
2018
by Danfoss
AN23308644013404-001201 | 1
