Page 1

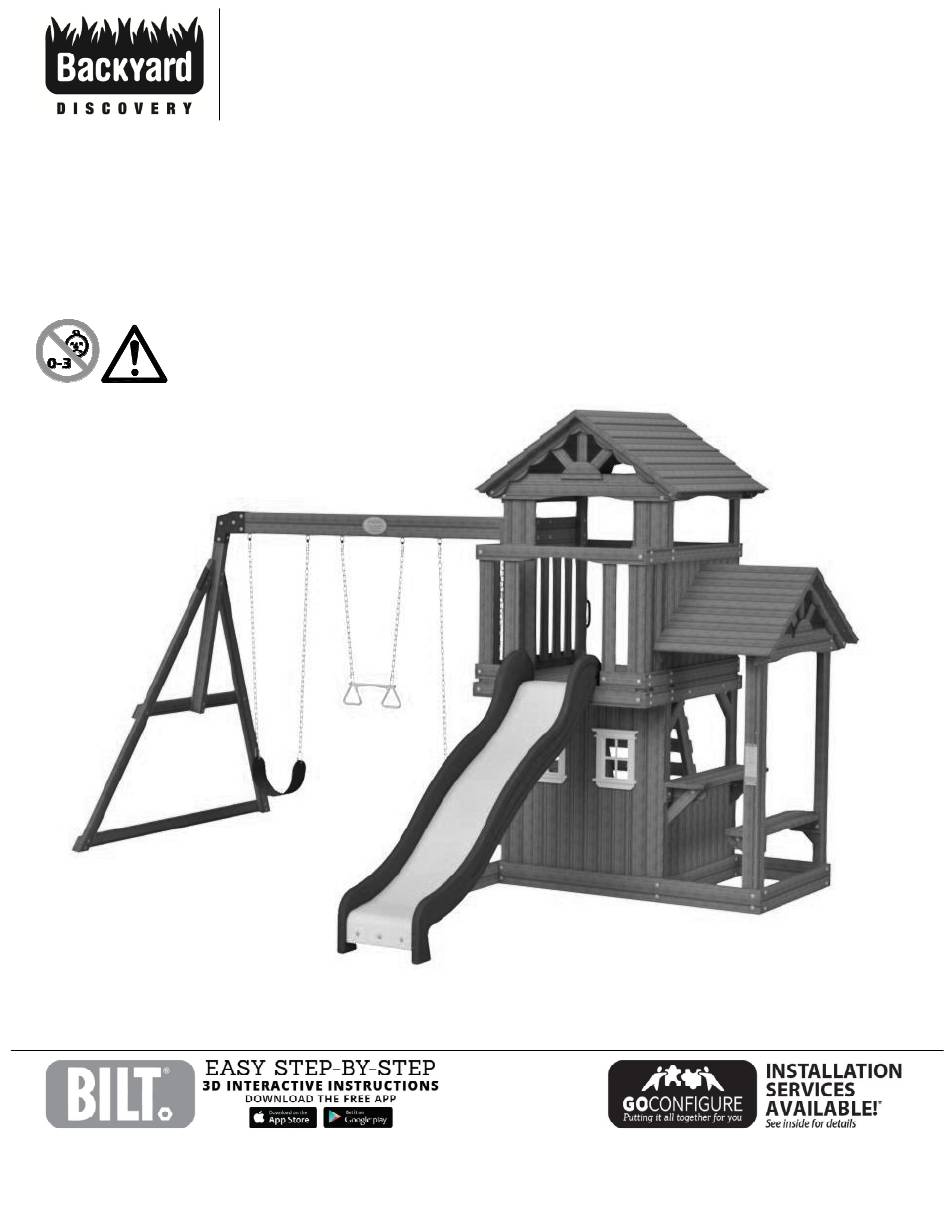

Basepoint Business Centre: Rivermead Drive,Westlea, Swindon SN5 7EX Phone: 0800-118-2476 J.P. Coenstraat 7, The Bridge, The Hague, 2595 WP, Netherlands Phone: 0800-567-8990 Tanglewood Swing Set Model # 55010B The assembly manual must be retained since it contains important information WARNING Adult Assembly Required.
Page 2
Owner's Manual - Basic Setup Dimensions & Assembly Notes Place the set on level ground, not less than 6'-7" [2 m] from any structure or obstruction such as a fence, garage, house, overhanging branches, laundry lines, or electrical wires. • While assembling unit, take time before and after each phase to make sure fort is level.
Page 10
Owner's Manual - Parts Identification Accessory Components (Not to Scale) L BRACKET A100140 (x2) 66x66x127 A6P00410 PICKET PAL (x1) PLASTIC A100320 WINDOW (x2) 44x266x329 HAND GRIP A100028 L BRACKET A4M01046 (x2) GREEN PLASTIC (x5) 2.5x38x55x55 A100069 QUICK LINK (x6) A100314 "A"...
Page 11
Owner's Manual - Parts Identification Accessory Components (Not to Scale) A100027 SWING SEAT GREEN 26" A6P00034 (x2) TRAPEZE YELLOW (x1) H100099 A100178 9 1/2" SWING HANGER QUICK LINK AUGER GROUND STAKE (x6) (x6) A100177 CHAIN GREEN 31" (x2) A100068 CHAIN GREEN 51.25" (x4) A100056 SLIDE BED 8' YELLOW...
Page 12
PRE-ASSEMBLY STEP 1 - SORTING PARTS It is critical for ease of assembly that you take the time to sort and organize the wood and hardware. WOOD PARTS: • Organize wood parts by the three-digit, alpha-numeric number stamped on each board (ex. P01). •...
Page 13
PRE-ASSEMBLY STEP 2 - TOOLS REQUIRED Drill Attachments: Phillips Head Open End Wrenches 1/2" & 9/16" 1/8", 3/16", 3/8" & 7/16" Drill Bits 3/8" Drive Ratchet, 1/2" & 9/16" STD Sockets 1/2" & 9/16" Deep Sockets Phillips Screw Driver Cordless Drill or Electric Drill Rubber Mallet - Optional Claw Hammer...
Page 14
PRE-ASSEMBLY STEP 3 - CHOOSE YOUR ASSEMBLY METHOD There are several types of assembly instructions available to you. 1. Printed Assembly Manual included with your set 2. BILT APP - 3D interactive instructions 3. Combination of the Printed Manual and BILT APP (Note: Step numbers can differ between the two methods)
Page 17
STEP 3 - SWING BEAM ASSEMBLY PART DESCRIPTION NUMBER H100128 SCREW PWH 8x5/8 A100164 BYD ID TAG (x1) (x1) BYD ID TAG (LARGE) AGES 3-10 (x4) SCREW - 5/8...
Page 21
STEP 1 - ROCK LADDER ASSEMBLY QTY PART NUMBER DESCRIPTION H100073 T-NUT 3/8 H100086 SCREW PFH 8x1-1/2" H101105 BOLT FA 3/8x1 3/4 ROCK BOARD - W4L16335 1"x3 3/8"x23 1/4" (24x86x592) (x7) A100060 CLIMBING ROCK (x7) GREEN SMALL TIP: INSTALL T-NUTS IN WOOD FIRST (x7) CLIMBING ROCK GREEN SMALL (x7)
Page 22
STEP 2 - ROCK LADDER ASSEMBLY QTY PART NUMBER DESCRIPTION H100089 SCREW PFH 8x1-3/4" ROCK WALL SLAT - W4L16336 1"x3 3/8"x23 1/4" (24x86x592) (x1) ROCK WALL RAIL - W4L16337 (x1) 1 3/8"x3 3/8"x50 7/8" (36x86x1292) ROCK WALL RAIL - W4L16339 1 3/8"x3 3/8"x50 7/8"...
Page 24
STEP 1 - SLIDE ASSEMBLY PART DESCRIPTION NUMBER H100074 T-NUT 5/16 H100115 BOLT WH 5/16x1/2 A100056 SLIDE BED 8' YELLOW (x1) SLIDE BRACE - W100544 5/8"x3 3/8"x17 1/4" (16x86x438) (x1) NOTE: TAKE NOTE OF SLIDE BED SURFACE FINISH, THE DULL SIDE WILL BE TOWARDS THE GROUND. PLACE SLIDE BRACE CENTERED ON THE BOTTOM (DULL SIDE) AND 1/2"...
Page 25
STEP 2 - SLIDE ASSEMBLY PART DESCRIPTION NUMBER H100090 SCREW PFH 8x2 1/2 A100054 SLIDE RAIL 8' GREEN RIGHT (x1) CENTER SLIDE BRACE - W100545 5/8"x3 3/8"x17 1/4" (16x86x438) (x2) A100055 SLIDE RAIL 8' GREEN LEFT (x1) NOTE: PLACE THE SLIDE RAIL ON FLAT SURFACE. STARTING AT THE BOTTOM, INSERT THE SLIDE BED INTO THE CHANNEL ON THE INSIDE OF THE RAIL.
Page 26
STEP 1 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100012 BOLT WH 5/16x2 H100013 BOLT WH 5/16x2 1/4 FORT UPRIGHT - W4L16345 H100030 WASHER LOCK EXT 8x19 (x1) 1 3/8"x3 3/8"x89 1/2" (36x86x2274) H100074 T-NUT 5/16 FORT UPRIGHT - W4L16347 1 3/8"x3 3/8"x89 1/2"...
Page 27
STEP 2 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100012 BOLT WH 5/16x2 H100030 WASHER LOCK EXT 8x19 FORT UPRIGHT - W4L16344 H100074 T-NUT 5/16 1 3/8"x3 3/8"x89 1/2" (36x86x2274) (x1) H100013 BOLT WH 5/16x2 1/4 FORT UPRIGHT - W4L16346 1 3/8"x3 3/8"x89 1/2"...
Page 28
STEP 3 - FORT ASSEMBLY PART DESCRIPTION NUMBER H100028 LAG SCREW WH 5/16x2 1/2 H100030 WASHER LOCK EXT 8x19 GROUND BOARD - W103969 1"x5 1/4"x63 1/2" (24x134x1612) (x2) (x2) (x8) WASHER - 8x19 (x8) LAG SCREW - 2 1/2"...
Page 29
STEP 4 - FORT ASSEMBLY PART DESCRIPTION NUMBER H100028 LAG SCREW WH 5/16x2 1/2 H100027 LAG SCREW WH 5/16x2 ARCH BOARD - W103989 H100030 WASHER LOCK EXT 8x19 1"x3 3/8"x45 3/8" (24x86x1154) (x1) WALL RAIL - W103973 (x1) 5/8"x3 3/8"x40 3/8" (16x86x1024) (x4) WASHER - 8x19 (x2)
Page 30
STEP 5 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100111 SCREW PFH 8x2 H100128 SCREW PWH 8x5/8 A100314 SHELF SUPPORT - W104004 "A" REVISION TAG (x1) 1"x3 3/8"x7 7/8" (24x86x200) (x2) (x1) "A" REVISION TAG (x4) SCREW - 2" (x2) SCREW - 5/8 (x2)
Page 44
STEP 19 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100011 BOLT WH 5/16x1 3/4 H100013 BOLT WH 5/16x2 1/4 H100030 WASHER LOCK EXT 8x19 H100074 T-NUT 5/16 TIP: INSTALL T-NUTS IN WOOD FIRST THIS RUNG MAY NEED TO BE TEMPORARILY REMOVED FOR INSTALLATION OF ROCK LADDER.
Page 45
STEP 20 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100027 LAG SCREW WH 5/16x2 3/4 in 1 3/4 in H100030 WASHER LOCK EXT 8x19 [18 mm] [43 mm] SHORT WALL RAIL - W4L16352 5/8"x3 3/8"x8 1/4" (16x86x208) (x2) SHORT WALL RAIL - W103982 5/8"x3 3/8"x8 1/4"...
Page 83
STEP 58 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100072 T-NUT 1/4 H100137 BOLT WH 1/4x1 H100138 WASHER LOCK EXT 6x15 H100145 LAG SCREW WH 1/4x1-1/2 A100028 HAND GRIP (x2) GREEN PLASTIC TIP: INSTALL T-NUTS IN WOOD FIRST (x2) HAND GRIP GREEN PLASTIC (x2) (x2) WASHER - 6x15...
Page 84
STEP 1 - FINAL ASSEMBLY QTY PART NUMBER DESCRIPTION H100074 T-NUT 5/16 H100115 BOLT WH 5/16x1/2 TIP: INSTALL T-NUTS IN WOOD FIRST 6 1/2 in 6 1/2 in [164 mm] [164 mm] 1 1/8 in 1 1/8 in [30 mm] [30 mm] 1 5/8 in [40 mm]...
