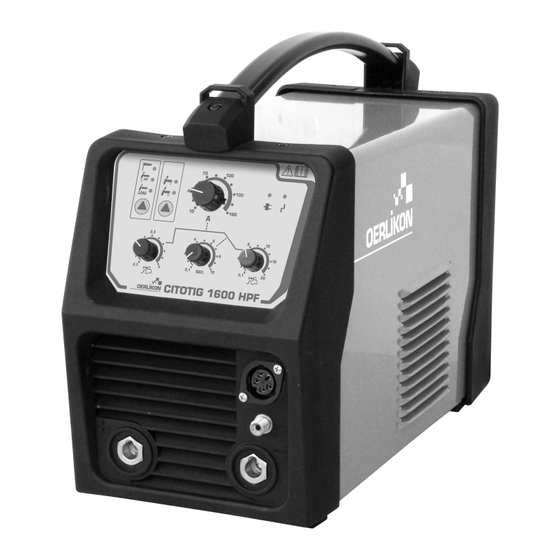

CITOTIG 1600 HPF
EN Safety instruction for use and maintenance - Do not destroy this manual
FR Instruction de securite d'emploi et d'entretien - Conserver ce livret d'instructions
ES Instrucciones de seguridad, empleo y mantenimiento - Conservar el presente manual
IT Istruzioni per la sicurezza nell'uso e per la manutenzione - Conservare il presente libretto
DE Betriebs-Wartungs und Sicherheitsanleitung - Das vorliegende Handbuch gut aufbewahren
PT Instrucões de segurança de utilização e de manutenção - Conserve este manual
SV Instruktioner för säkerhet, använding och underåll - Spar denna handledning
NL Veiligheidsinstructies voor gebruik en onderhoud - Bewaar deze handleiding
DA Sikkerhedsanvisninger for anvendelse og vedligeholdelse – Ødelæg ikke denne betjeningsvejledning
NO Sikkerhetsmessige oppfordringer for anvendelser og vedlikehold – Ikke destruer denne manualen
FI Käyttöä ja huoltoa koskevat turvallisuusohjeet – Säilytä tämä käyttöohjekirja ehjänä
RO Instructiuni privind siguranta in exploatare si intretinerea - Pastrati acest manual
SK Bezpečnostné pokyny pri používaní a pri údržbe - Odložte si tento návod na použitie
CS Bezpečnostní pokyny pro používání a údržbu - Návod na používání si uchovejte
PL Instrukcje bezpieczeństwa podczas obsługi i konserwacji - Zachować niniejszą instrukcję na przyszłość
RU Руководство по безопасной эксплуатации и техническому обслуживанию
TR Kullanım ve bakım için güvenlik talimatı - Bu klavuzu kaybetmeyin.
Cat. Nr.:
800035736
Rev.:
04
Date:
03. 03. 2018
Lincoln Electric Bester Sp. z o.o.
ul.Jana III Sobieskiego 19A
58-263 Bielawa
Made in Poland

Advertisement

Table of Contents
loading

Related Manuals for Oerlikon CITOTIG 1600 HPF

Summary of Contents for Oerlikon CITOTIG 1600 HPF

  • Page 1 CITOTIG 1600 HPF EN Safety instruction for use and maintenance - Do not destroy this manual FR Instruction de securite d’emploi et d’entretien - Conserver ce livret d’instructions ES Instrucciones de seguridad, empleo y mantenimiento - Conservar el presente manual IT Istruzioni per la sicurezza nell’uso e per la manutenzione - Conservare il presente libretto...
