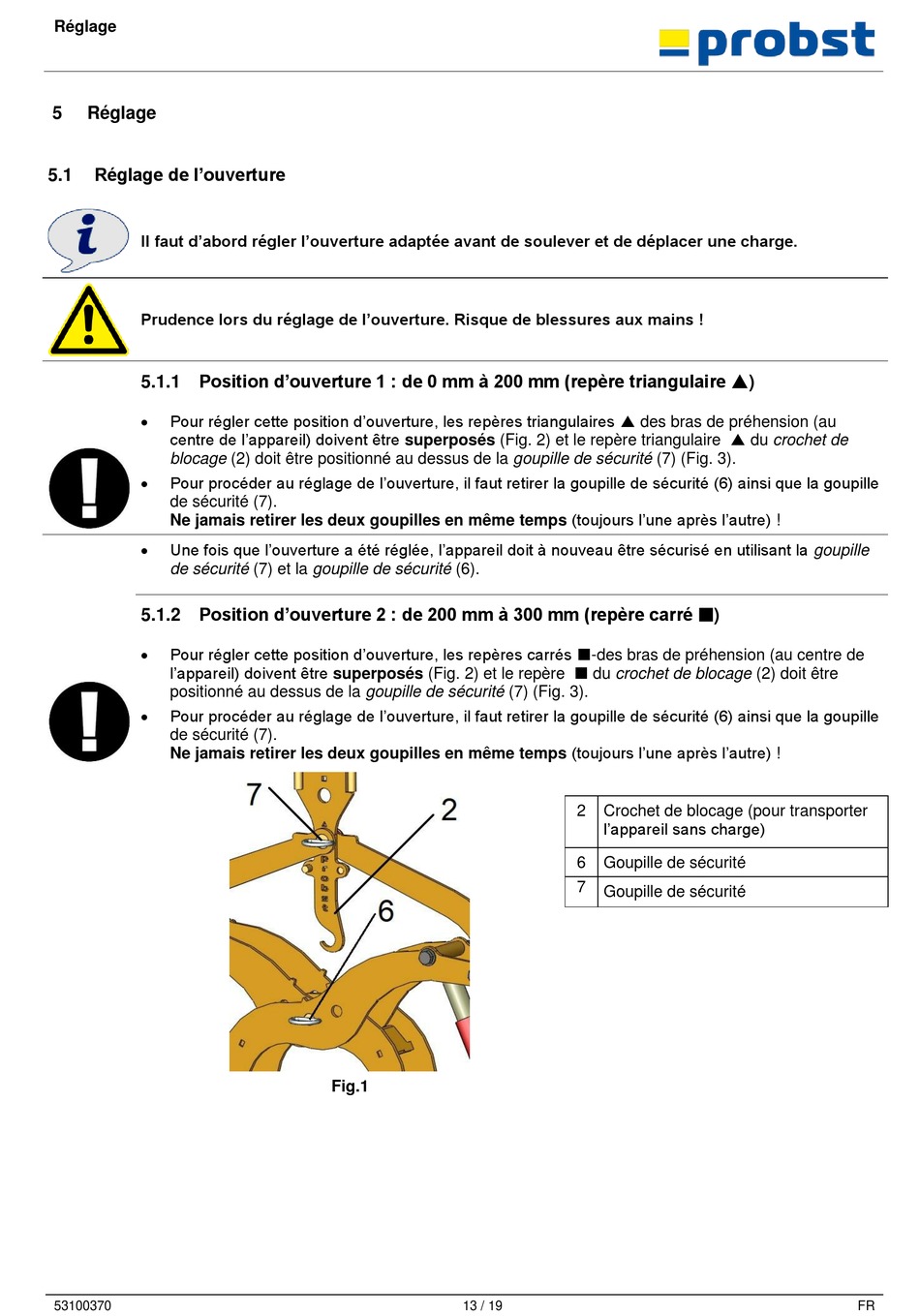

Réglage
5 Réglage
Réglage de l'ouverture
5.1
Il faut d'abord régler l'ouverture adaptée avant de soulever et de déplacer une charge.
Prudence lors du réglage de l'ouverture. Risque de blessures aux mains !
5.1.1 Position d'ouverture 1 : de 0 mm à 200 mm (repère triangulaire )
•
Pour régler cette position d'ouverture, les repères triangulaires  des bras de préhension (au
centre de l'appareil) doivent être superposés (Fig. 2) et le repère triangulaire  du crochet de
blocage (2) doit être positionné au dessus de la goupille de sécurité (7) (Fig. 3).
•
Pour procéder au réglage de l'ouverture, il faut retirer la goupille de sécurité (6) ainsi que la goupille
de sécurité (7).
Ne jamais retirer les deux goupilles en même temps (toujours l'une après l'autre) !
•
Une fois que l'ouverture a été réglée, l'appareil doit à nouveau être sécurisé en utilisant la goupille
de sécurité (7) et la goupille de sécurité (6).
5.1.2 Position d'ouverture 2 : de 200 mm à 300 mm (repère carré )
•
Pour régler cette position d'ouverture, les repères carrés -des bras de préhension (au centre de
l'appareil) doivent être superposés (Fig. 2) et le repère  du crochet de blocage (2) doit être
positionné au dessus de la goupille de sécurité (7) (Fig. 3).
•
Pour procéder au réglage de l'ouverture, il faut retirer la goupille de sécurité (6) ainsi que la goupille
de sécurité (7).
Ne jamais retirer les deux goupilles en même temps (toujours l'une après l'autre) !
53100370
Fig.1
13 / 19
2 Crochet de blocage (pour transporter
l'appareil sans charge)
6 Goupille de sécurité
7
Goupille de sécurité
FR
