Einstellungen

5 Einstellungen
5.1 Einstellung auf Rohraußendurchmesser
Die Ketten sind vom Werk bereits auf die maximale Länge eingestellt. Falls
die Ketten kürzer eingestellt werden müssen (Bauhöhe zu groß), so sind
die Bolzen (F) zu lösen. Die Ketten müssen genau auf die gleiche Länge
eingestellt und gesichert werden. Der Neigungswinkel darf nicht größer
sein als 45°. Absturzgefahr !
5.2 Einstellung der Öffnungsweite
Klemme durch Drehen der Verstellschraube (E) öffnen (Abb. 3). Die maximale Öffnungsweite (siehe Typenschild)
nicht überschreiten, da die Mutter der Verstellschraube nicht gesichert ist; Absturzgefahr! Die Klemmen so auf die
Rohrwand stecken, daß sich der Winkelhebel (B) auf der Innenseite befindet (Abb. 4). Winkelhebel (B) gegen die
Federkraft bis zum Anschlag nach unten drücken . Verstellschraube (E) so weit eindrehen, bis die Öffnungsweite 5-
10 mm größer ist als die Wandstärke. Die Öffnungsweite muß bei allen Klemmen gleich eingestellt sein.
54400001 / 54400002 / 54400003

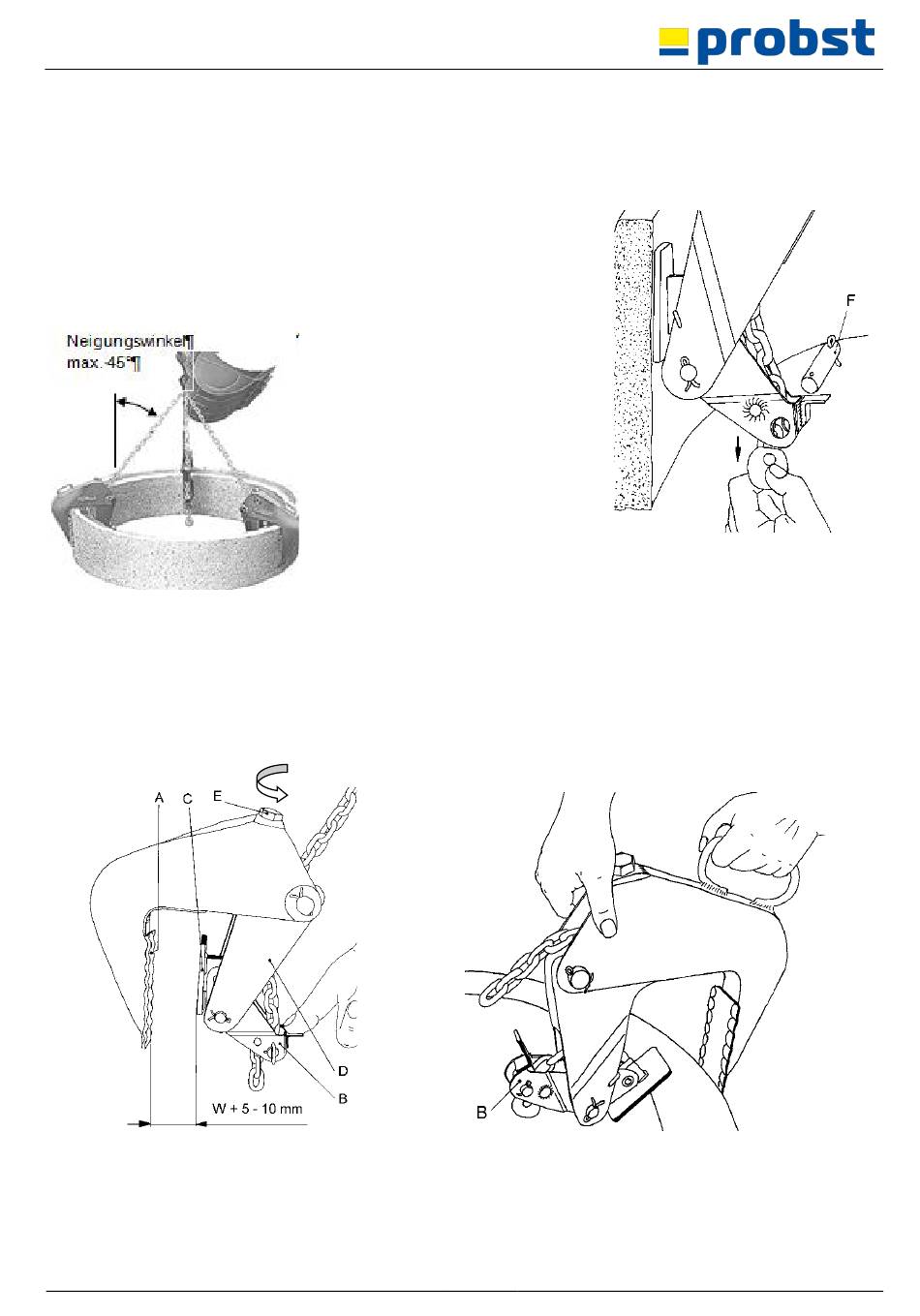

Abb. 1
